1.1.7 遵循 EU 聲明
以下產品 / 裝置 1
產品： 取置機
型號： SIPLACE D1 SIPLACE D2
料號： 00119800 00119850 1
製造者
S
IPLACE
Electronics Assembly Systems
Rupert-Mayer-Str. 44
81379 München 1
符合現行 EU 符合性聲明所列之各項法規及標準。
1.1.8 依規定使用
本產品僅限用於型錄及技術說明中規定之用途，即取置 SMD 元件，並只能使用經 SIPLACE EA 建
議或核可之協力廠商設備和元件。本手冊未對產品之其他或擴充用途進行說明。
若未依規定使用取置機，SIPLACE 將對由
此造成的任何損失不承擔責任，並且無法保證元件
能否正常運
作或不發生故障。
「依規定使用」也包括遵循使用手冊中的所有指示。
為使產品正確可靠運作，必須正確搬運、儲存、安置、裝設，並且必須謹慎作業和維護。
1.1.9 未依規定使用產品
未依規定使用，可能危及生命或身體，並且造成材料受損。因此，任何規定用途外之使用，必須
加以禁止。若未依規定使用取置機， Seimens AG 將對由此造成的任何損失不承擔責任，並且無
法保證元件能否正常運作或不發生故障。
未依規定使用取置機的範例包括以下情形 :
– 取消或移除安全配備時，操作取置機。
– 取置不符合許可規格的元件。
– 使用未經核可的元件送料器模組。
– 使用未經授權的配件及額外模組。
– 由非合格人員使用取置機。
1 前言 用戶手冊 SIPLACE D1/D2
1.1 取置機說明 源自軟體版本 SR.605.xx 07/2008 英文版
24
– 如果並不是每個料位都裝有送料器，在沒有手部防護板 （「虛擬送料器」） 的情況下操作取
置機。
– 到每部取置機及所裝選購配件的連接纜線配置不清楚。
– 變更組態時，同時有兩名或兩名以上工作人站在料站台車位置上。
1.1.10 噪音排放
1.1.11 重要注意事項 : 以對環境無害的方式處理材料及元件
SIPLACE 系統僅使用對環境無害並可輕易分解與處理的材料與零件製造。
請注意 1
以對環境無害的方式正確處置取置機、工作材料、耗材及損耗零件是取置系統所有人的專屬責
任。
→ 請遵循相關在地廢棄物處置及環境保護的法令法規。
1.1.12 電磁相容性 (EMC)
SIPLACE 取置機針對各類專業工業應用而設計，並經過相關專業測試。在其他任何環境下，都無
法確保干擾輻射的電磁相容性。
1.1.13 SIPLACE 原廠配件的注意事項
→ 只能使用 SIPLACE 原廠備用零件及授權製造的配件。使用他牌配件將影響到設備安全，並
且 SIPLACE EA 不
對因此導致的重大損失承擔責任。
最大噪音排放
量
74 dB (A)
用戶手冊 SIPLACE D1/D2 1 前言
源自軟體版本 SR.605.xx 07/2008 英文版 1.2 生產線原理
25
1.2 生產線原理
1.2.1 建議的生產線原理說明
1
SIPLACE 的設計概念具有組配彈性、模組化、精巧及高動力密度等特點，可讓生產線依相同及不
同模組個別設定。若生產要求發生變動，由於每部取置系統的設計都非常緊湊、精巧，可快速重
新組合。
1
圖

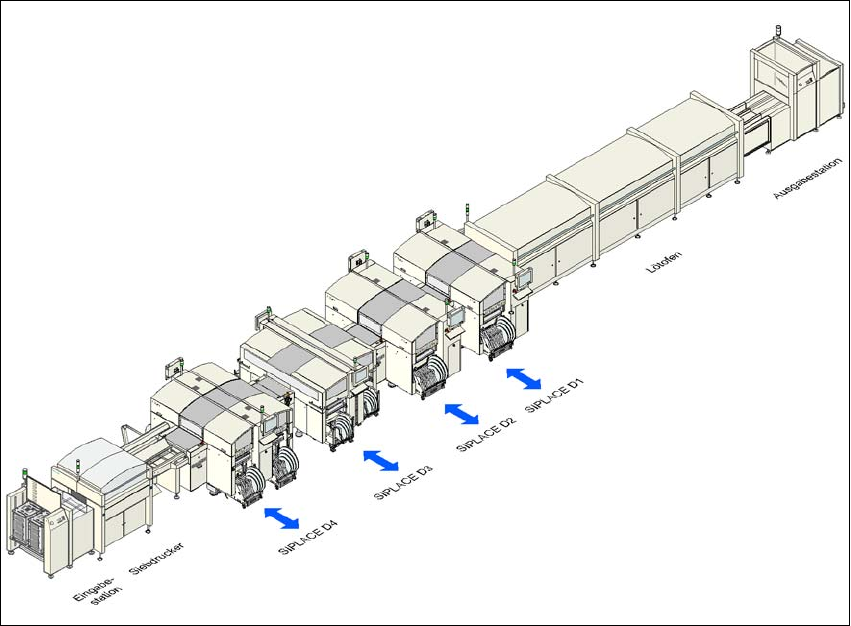

1.2 - 1
生產線概念範例
1
無論輸出要求如何， SIPLACE 取置機系列都能提供相應的取置系統：
SIPLACE D-
系列
取置機 可高速取置 IC、倒裝晶片、bare die 和稀有元件（OSC），包 括 01005
至 85 x 85 / 125 x 10 mm² 的元件系列。
