用戶手冊 SIPLACE D1/D2 5 作業員的工作 源自軟體版本 SR.605.xx 07/2008 英文版 5.5 進行全面檢查 247 5.5.5 使用芯軸作為大型料帶捲盤 → 在使用大 型料帶捲盤時，請將芯軸插 入分隔板中。 請注意 5 如果料帶捲盤直徑超過 15 英寸 (381 mm) ， 我們建議使用芯軸。這可以確保送 料器順利操作。 5 圖 5.5 - 3 插入大型料帶捲盤芯軸 5 (1) 料站台車 (2) 分隔板 (3…
5 作業員的工作 用戶手冊 SIPLACE D1/D2
5.5 進行全面檢查 源自軟體版本 SR.605.xx 07/2008 英文版
246
5

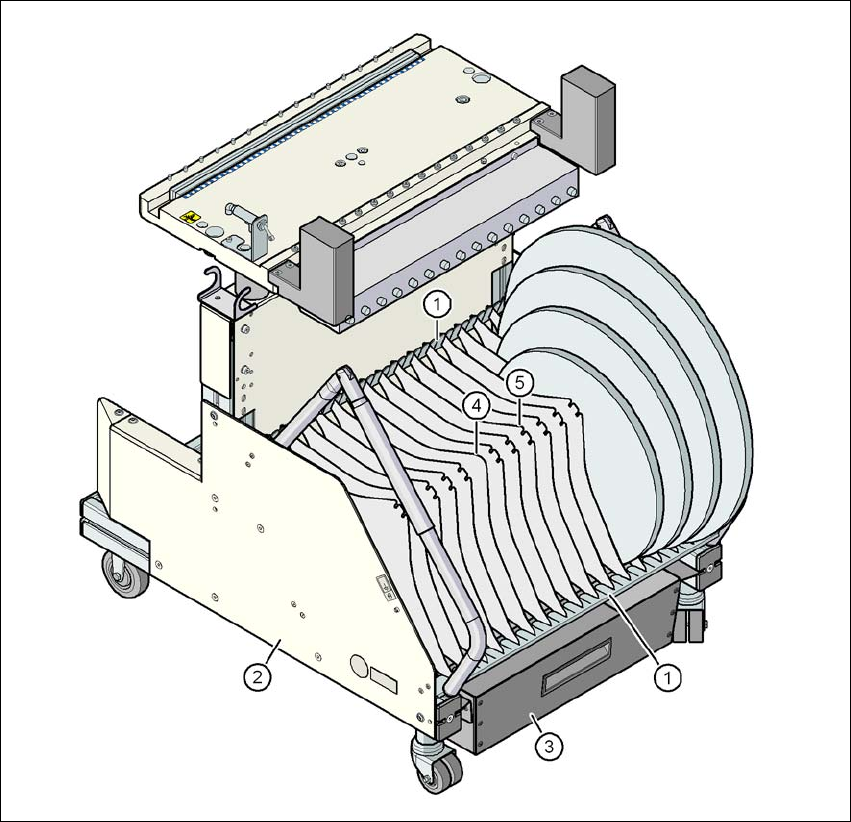

圖
5.5 - 2
料帶容器中的分隔板
(1) 分隔板的導軌
(2) 料帶容器
(3) 廢料帶容器
(4) 未使用芯軸時分隔板的位置
(5) 使用芯軸時分隔板的位置
用戶手冊 SIPLACE D1/D2 5 作業員的工作
源自軟體版本 SR.605.xx 07/2008 英文版 5.5 進行全面檢查
247
5.5.5 使用芯軸作為大型料帶捲盤
→ 在使用大型料帶捲盤時，請將芯軸插入分隔板中。
請注意 5
如果料帶捲盤直徑超過 15 英寸 (381 mm)，我們建議使用芯軸。這可以確保送料器順利操作。
5
圖
5.5 - 3
插入大型料帶捲盤芯軸
5
(1) 料站台車
(2) 分隔板
(3) 芯軸的位置
(4) 芯軸 ( 放大 )
5 作業員的工作 用戶手冊 SIPLACE D1/D2
5.6 安裝送料器 源自軟體版本 SR.605.xx 07/2008 英文版
248
5.6 安裝送料器
5
圖
5.6 - 1
料站台上有
15
個用於放置
S
送料器的位置
(1) S 送料器
(2) 定位針
(3) 定位珠
(4) 料站台
(5) S 送料器模組連接纜線
