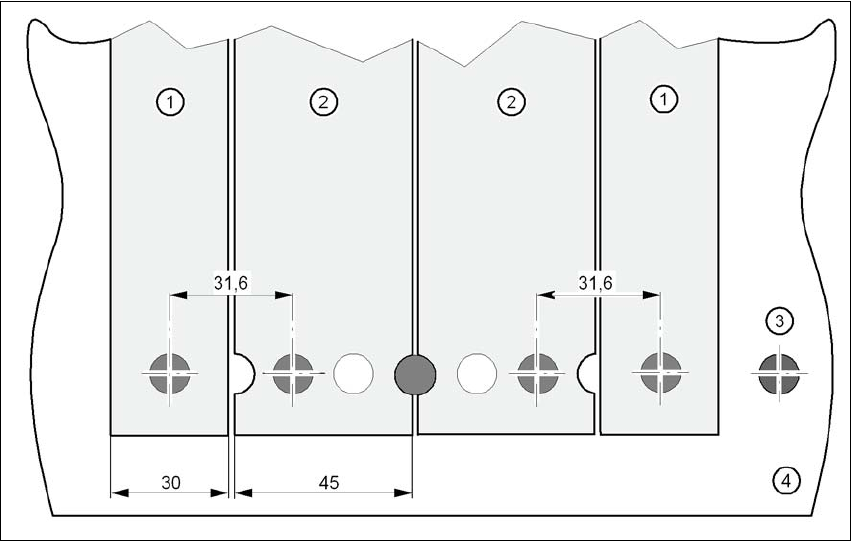

5 作業員的工作 用戶手冊 SIPLACE D1 /D2 5.6 安裝送料器 源自軟體版本 SR.605.xx 07/2008 英文版 250 圖 5.6 - 2 在料站台上插入 30 或 45 mm 寬的 S 送料器 (1) 送料器， 30 mm 寬 (2) 送料器， 45 mm 寬 (3) 定位珠 (4) 料站台
用戶手冊 SIPLACE D1/D2 5 作業員的工作
源自軟體版本 SR.605.xx 07/2008 英文版 5.6 安裝送料器
249
5.6.1 備妥料站台和 S 送料器，準備安裝
→ 清潔送料器的接觸表面。
→ 清洗料站台的接觸表面。
→ 用帶適合吸嘴的吸塵器或毛刷清除料站台上散落的元件。
→ 使用螺絲起子移除無法輕鬆移除的元件。
注意 5
不要用手指從料站台上移除元件。否則細小的金屬碎片可能刺傷手指。
5.6.2 插入 S 送料器
→ 首先，將送料器的前端 ( 圖 5.6 - 1 中的第 1 項，第 248 頁 )，即帶槽腳架的側面，插入料站
台 ( 圖 5.6 - 1
中的第 4 項，第 248 頁 )，讓料站台上的定位針 ( 圖 5.6 - 1 中的第 2 項，第 248
頁 ) 滑入送料器腳架槽中。
→ 然後，降低送料器的後端，直至定位珠 ( 圖 5.6 - 1
中的 3，第 248 頁 ) 進入送料器的孔裡看
不見為止。
→ 確保送料器正確放在料站台上，並且寬度適當 ( 見圖 5.6 - 2
，第 250 頁 ) 。
→ 用手指敲擊送料器的側面，檢查送料器是否已牢固裝設在料站台上。無法移動即可。
→ 將送料器插頭 ( 圖 5.6 - 1
中的第 5 項，第 248 頁 ) 插在其所在位置底部的插座中。插頭上的
紅點必須對準插座上的紅點。
請注意 5
由於送料器透過此插座接收控制脈衝，所以連接送料器時，要確保連接到正確的插座上。如
果沒有連接到正確的插座上，送料器無法正確運作。送料器使用手冊中詳細說明了插頭與插
座指定的相關資訊。
5 作業員的工作 用戶手冊 SIPLACE D1/D2
5.6 安裝送料器 源自軟體版本 SR.605.xx 07/2008 英文版
250
圖
5.6 - 2
在料站台上插入
30
或
45 mm
寬的
S
送料器
(1) 送料器， 30 mm 寬
(2) 送料器， 45 mm 寬
(3) 定位珠
(4) 料站台
用戶手冊 SIPLACE D1/D2 5 作業員的工作
源自軟體版本 SR.605.xx 07/2008 英文版 5.7 變更組態
251
5.7 變更組態
5.7.1 變更組態前，列印轉換指示。
變更組態之前，請依 「SIPLACE Pro」手冊或線上說明，利用 SIPLACE Pro 電腦的印表機的印
出轉換指示。
5.7.2 更換送料器時的注意事項
→ 將送料器插入料站台或從料站台移除送料器時，需要相當小心。確保 X 送料器不會與料站台
碰撞。
→ 必要時，請依 《預防性維護手冊》中的說明，用吸塵器清潔料站台和料站台表面。
注意
避免用手指從料站台的磁性導軌上移除元件，切勿不可碰觸細小的金屬碎屑，否則可能傷到
自己的身體。 5
→ 利用毛刷或帶有用配備適合吸嘴的吸塵器，清除掉落的元件。
