用戶手冊 SIPLACE D1/D2 5 作業員的工作 源自軟體版本 SR.605.xx 07/2008 英文版 5.10 靠接分離料站台車 257 圖 5.10 - 2 靠接分離料站台車 5 (1) 升高料站台的按鈕 (2) 用於連接料站台車纜線的插頭 (3) 料站台 ( 可升高或降低 ) (4) 用於降低料站台的按鈕 (5) 料站台車把手 (6) 定位針的定位孔 (7) 料站台的支承表面 ( 左和右 ) (8) 料站台的定位針
用戶手冊 SIPLACE D1/D2 5 作業員的工作
源自軟體版本 SR.605.xx 07/2008 英文版 5.10 靠接分離料站台車
257

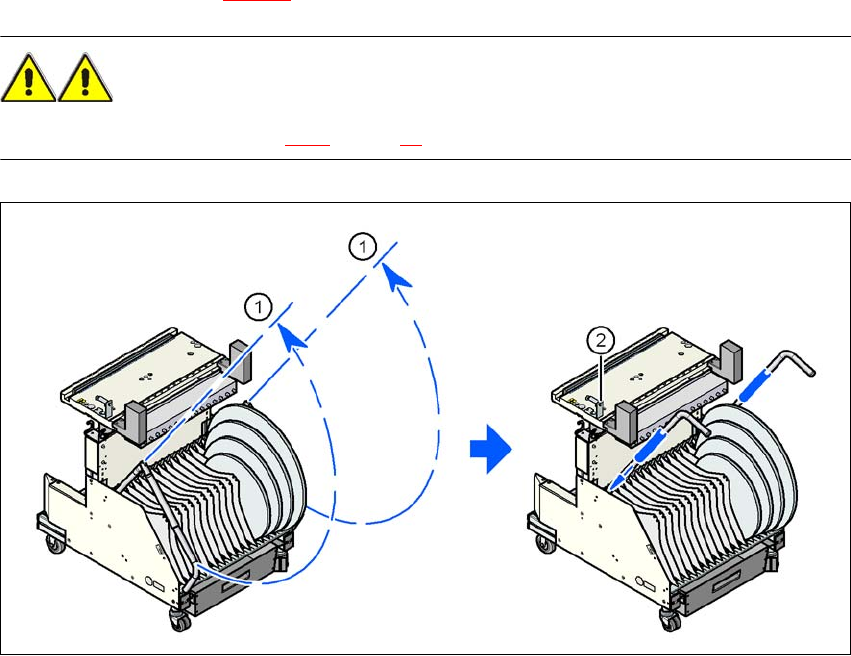

圖
5.10 - 2
靠接分離料站台車
5
(1) 升高料站台的按鈕
(2) 用於連接料站台車纜線的插頭
(3) 料站台 ( 可升高或降低 )
(4) 用於降低料站台的按鈕
(5) 料站台車把手
(6) 定位針的定位孔
(7) 料站台的支承表面 ( 左和右 )
(8) 料站台的定位針
5 作業員的工作 用戶手冊 SIPLACE D1/D2
5.10 靠接分離料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
258
5.10.3 靠接料站台車
請注意 5
靠接料站台車前，將 S 送料器前端的元件料帶長度縮短至約 1 公分。
注意 5
請檢查取置頭是否在料站台車的移動範圍以外。
→ 檢查料站台車的左右接觸表面 ( 圖 5.10 - 2
中的第 7 項，第 257 頁 ) 是否乾凈。
→ 檢查料站台的下表面是否乾淨。
→ 小心將料站台車推入取置機中。
→ 將料站台車的連接纜線插入取置機的插槽中 ( 圖 5.10 - 2
中的第 2 項，第 257 頁 ) 。
→ 打開料站台的開關 ( 圖 5.10 - 2
中的第 4 項，第 257 頁 ) 。
→ 按住按鈕，直到料站台到達上部最終位置 ( 圖 5.10 - 2
中的第 1 項，第 257 頁 ) 為止。
→ 小心地將料站台車推入取置機直到停止。
→ 檢查料站台底座的定位孔是否與取置機的定位針 ( 圖 5.10 - 2
中的第 8 項，第 257 頁 ) 精確定
位。
警告 ! 有壓傷危險 5
降低料站台底座時，不可將手伸到送料器和廢料帶導槽的間隙中。 5
→ 關閉料站台的開關 ( 圖 5.10 - 2
中的第 4 項，第 257 頁 ) 。
料站台被降低。
→ 確保定位針插入料站台中的定位孔，讓料站台完全降下來。
→ 關閉保護蓋。
→ 按下取置機的 Start ( 啟動 ) 鈕。
