用戶手冊 SIPLACE D1/D2 6 工作站擴充 源自軟體版本 SR.605.xx 07/2008 英文版 6.1 吸嘴更換器 263 6.1.1.3 D1 取置機上 C&P12 取置 頭吸嘴更換器的位置 12 段位器收取置放頭的吸嘴更換器可以安裝到料位 2 （圖 6.1 - 2 中的第 1 項） 。 這樣， 總容量可 達 6 個吸嘴匣，共計 72 個吸嘴格。 6 圖 6.1 - 2 D1 取置機上 12 段位器收取置放頭吸…

100%1 / 334
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
262
6.1.1.1 說明
這個吸嘴更換器中可容納最多 6 個吸嘴匣，每匣有 12 個吸嘴格。吸嘴匣固定在一個共用的支架
上。吸嘴匣以 2 個平行針定位，並以固定夾固定。
6.1.1.2 技術資料
6
12 段位器收取置放頭吸嘴更換器
尺寸 （長 x 寬 x 高）
565 x 63 x 78 mm³
吸嘴匣的數量 6，每個吸嘴匣含 12 個吸嘴格
吸嘴型式
9xx
吸嘴更換時間 每個吸嘴大約 2 秒
壓縮空氣接頭
0.48 MPa (4.8 bar)
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.1 吸嘴更換器
263
6.1.1.3 D1 取置機上 C&P12 取置頭吸嘴更換器的位置
12 段位器收取置放頭的吸嘴更換器可以安裝到料位 2（圖 6.1 - 2 中的第 1 項）。這樣，總容量可
達 6 個吸嘴匣，共計 72 個吸嘴格。
6
圖
6.1 - 2 D1
取置機上
12
段位器收取置放頭吸嘴更換器的位置
6
(1) 吸嘴更換器
(2) 吸嘴匣
(3) 吸嘴移走裝置 （8xx 型）
(4) 吸嘴移走裝置 （9xx 型）
(5) 吸嘴回收筒
(6) 元件回收筒
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
264
6.1.1.4 D2 取置機上 C&P12 取置頭吸嘴更換器的位置
12 段位器收取置放頭的吸嘴更換器可以安裝到料位 1 和 2（圖 6.1 - 2 中的第 1 項）。這樣，總容
量可達 2 個吸嘴更換器，即 12 個吸嘴匣，共計 144 個吸嘴格。
6

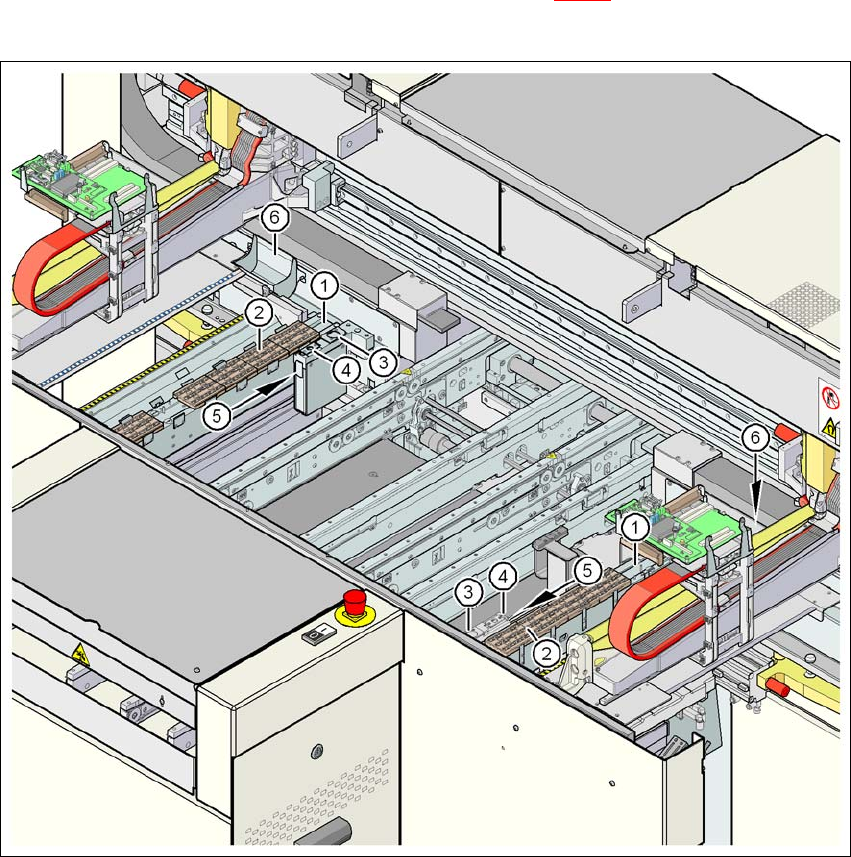

圖
6.1 - 3 D2
取置機上
12
段位器收取置放頭吸嘴更換器的位置
6
(1) 吸嘴更換器
(2) 吸嘴匣
(3) 吸嘴移走裝置 （8xx 型）
(4) 吸嘴移走裝置 （9xx 型）
(5) 吸嘴回收筒
(6) 元件回收筒
