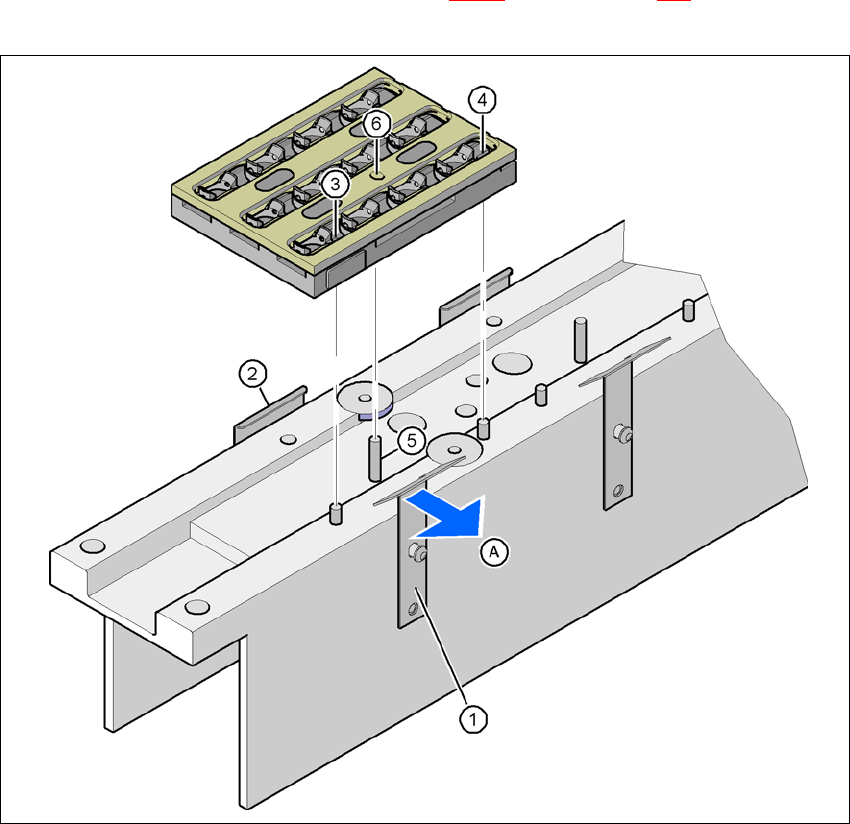

用戶手冊 SIPLACE D1/D2 6 工作站擴充 源自軟體版本 SR.605.xx 07/2008 英文版 6.1 吸嘴更換器 267 6.1.1.7 更換吸嘴匣 → 要取出吸 嘴匣，應 從吸嘴匣邊撥開彈簧扣 （圖 6.1 - 5 中的第 1 項， 第 267 頁） 。 將吸嘴匣提 出基座。 6 圖 6.1 - 5 更換吸嘴匣 (1) 彈簧扣 (2) 固定夾 (3) 定位孔 (4) 槽 (5) 滑動機構的平行針 (6) 滑動機構平行…
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
266
注意 6
在裝填吸嘴匣前，確定收取置放頭上的所有吸嘴都已置入吸嘴匣中。 6
→ 吸嘴更換器的設定，請參閱 SIPLACE Pro 使用手冊。
請注意 6
→ 不可讓元件落在吸嘴匣上。如果掉落，元件會卡住鎖定片。
→ 不要讓元件掉在空的送料器位置上。它們會吸附在磁桿上。如果送料器沒有在料站台上的正
確位置，生產可能會被迫中斷。因此，您應定時清理吸嘴匣以及閒置的位置。
6
6
6
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
268
請注意 6
插入吸嘴匣時，請注意下列要點：
→ 定位針插入定位孔 ( 圖 6.1 - 5
中的第 3 項，第 267 頁 ) 和槽 ( 圖 6.1 - 5 中的第 4 項，第 267
頁 ) 中。
→ 滑動裝置 ( 圖 6.1 - 5
中的第 5 項，第 267 頁 ) 的平行針插入吸嘴匣的孔 ( 圖 6.1 - 5 中的第 6
項，第 267 頁 ) 中。
→ 首先將吸嘴匣中有編號為吸嘴 1、 2、 3、 4 的一側放到基座上。固定夾 ( 圖 6.1 - 5
中的第 2
項，第 267
頁 ) 必須插入吸嘴匣內插槽中。
→ 將彈簧扣從吸嘴匣 ( 圖 6.1 - 5
中的 A，第 267 頁 ) 上打開。
→ 向下壓吸嘴匣讓它在基座上放平，然後鬆開彈簧扣 ( 圖 6.1 - 5
中的第 1 項，第 267 頁 ) 。彈
簧扣必須扣在正確的位置上。
6.1.1.8 位置偵測
吸嘴更換器的每個吸嘴匣有一個定位基準點可用來偵測位置。
6

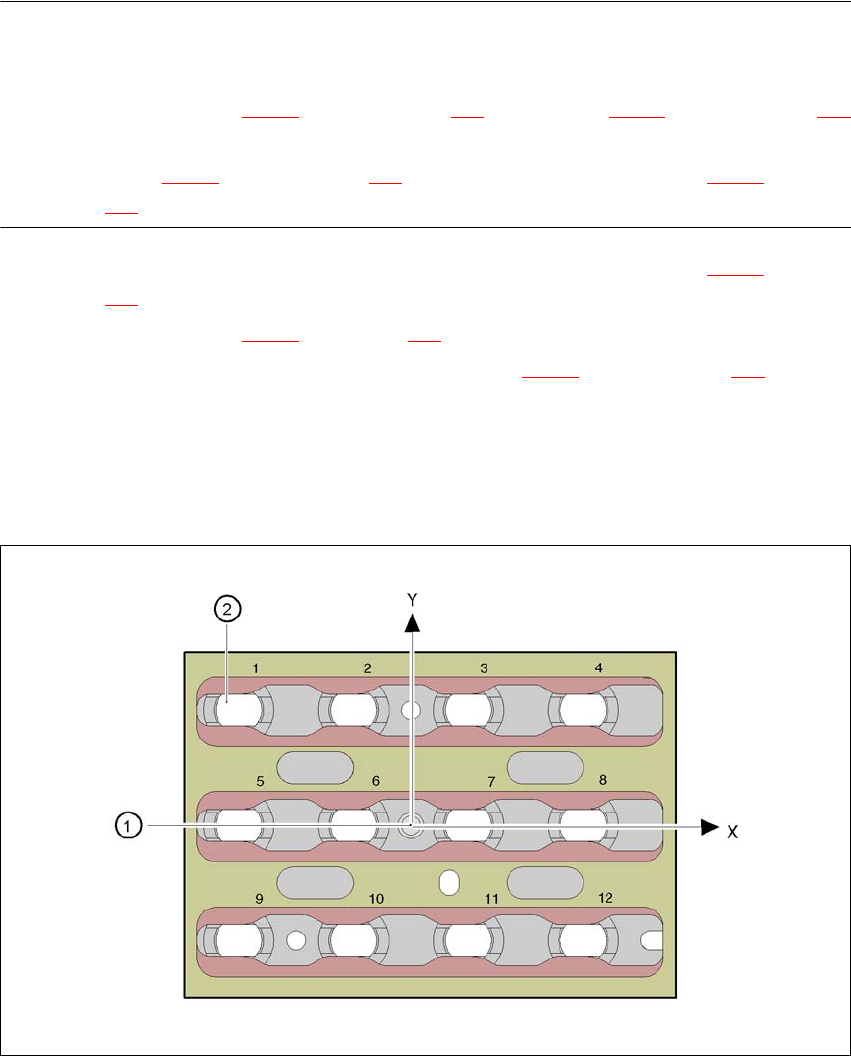

圖
6.1 - 6
吸嘴更換器
-
位置偵測
(1) 定位基準點
(2) 吸嘴在吸嘴匣中相對於定位基準點的位置
