6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
270
6.1.2.2 技術資料
6
6.1.2.3 6 段位器收取置放頭吸嘴更換器的位置
D1 取置機 6
6 段位器收取置放頭的吸嘴更換器可以安裝在料位 2。可裝設在 12 段位器收取置放頭吸嘴更換器
的位置上 （圖 6.1 - 2
中的第 1 項，第 263 頁）。這樣，總容量可達 4 個吸嘴匣，共計 24 個吸嘴
格。
D2 取置機 6
6 段位器收取置放頭的吸嘴更換器可以安裝於料位 1 和 2。可裝設在 12 段位器收取置放頭吸嘴更
換器的位置上 （圖 6.1 - 3
中的第 1 項，第 264 頁）。這樣，總容量可達 2 個吸嘴更換器，即 8 個
吸嘴匣，共計 48 個吸嘴格。
6 段位器收取置放頭吸嘴更換器
尺寸 ( 長 x 寬 x 高 )
565 x 69 x 87 mm³
吸嘴匣的數量 4，每個吸嘴匣含 6 個吸嘴格
吸嘴型式
8xx, 9xx
吸嘴更換時間 每個吸嘴大約 2 秒
壓縮空氣接頭
0.48 MPa (4.8 bar)
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.1 吸嘴更換器
271
6.1.2.4 組件
每個吸嘴更換器都被固定到廢料帶導槽 ( 見圖 6.1 - 2 和 6.1 - 3，第 263 頁 ) 上。
→ 對正吸嘴更換器，使移動的彈簧扣隨時對著操作人員，而固定夾隨時朝向 PCB 輸送帶。
6

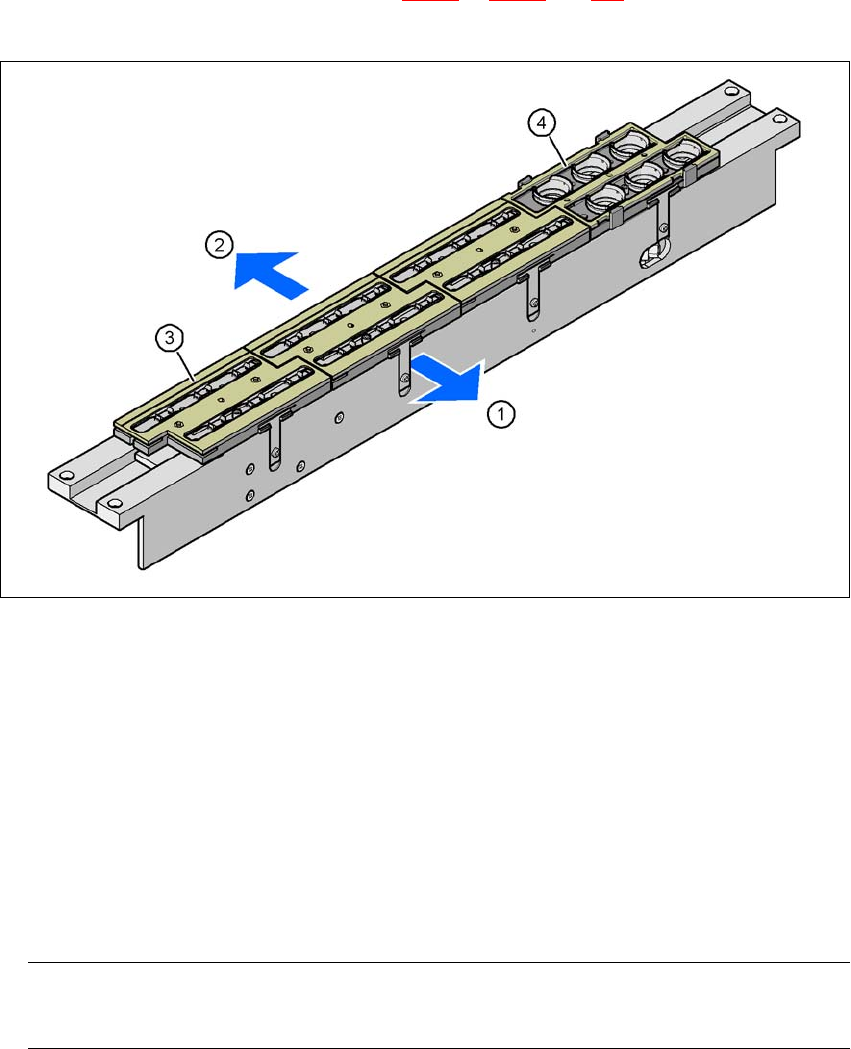

圖
6.1 - 8 裝配位置
(1) 對著操作人員的彈簧扣
(2) 朝向 PCB 輸送帶的固定夾
(3) 8xx 吸嘴型式的吸嘴匣
(4) 9xx 吸嘴型式的吸嘴匣
6.1.2.5 操作說明
→ 您可以在吸嘴匣內裝填同一個吸嘴系列的不同型式吸嘴：例如， 8x 吸嘴匣可以填裝 821、
822、 823 吸嘴﹔ 9x 吸嘴匣可以填裝 911、 914 等吸嘴。
請注意 6
請在取置機外部裝填吸嘴，並隨時更換裝填完整的吸嘴匣。 6
→ 開啟鎖定片，並將吸嘴放入吸嘴格中。
→ 關閉鎖定片，使吸嘴不會掉出吸嘴匣外。
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
272
注意 6
在裝填吸嘴匣前，確定收取置放頭上的所有吸嘴都已置入吸嘴匣中。 6
→ 吸嘴更換器的設定，請參閱 SIPLACE Pro 使用手冊。
請注意 6
→ 不可讓元件落在吸嘴匣上。如果掉落，元件會卡住鎖定片。
→ 不要讓元件掉在空的送料器位置上。它們會吸附在磁桿上。如果送料器沒有在料站台上的正
確位置，生產可能會被迫中斷。因此，您應定時清理吸嘴匣以及閒置的位置。
