用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.1 吸嘴更換器
275
6.1.3 SIPLACE 拾取取置頭的吸嘴更換器
料號 00119817-xx 吸嘴更換器， P&P, D1
料號 03048676-xx 可容納 2 個吸嘴的吸嘴匣
料號 03048639-xx 可容納 1 個吸嘴的吸嘴匣
6.1.3.1 說明
這個吸嘴更換器中可容納最多最多 10 個吸嘴匣。有兩種吸嘴匣可供選擇：標準吸嘴匣及特殊吸
嘴或夾爪匣。吸嘴匣固定在一個共用的支架上。吸嘴匣以 2 個平行針定位，並用埋頭螺絲固定。
標準組態： 2 個吸嘴匣，每個吸嘴匣可容納兩個吸嘴
專屬吸嘴或夾爪的 1 個吸嘴匣
6

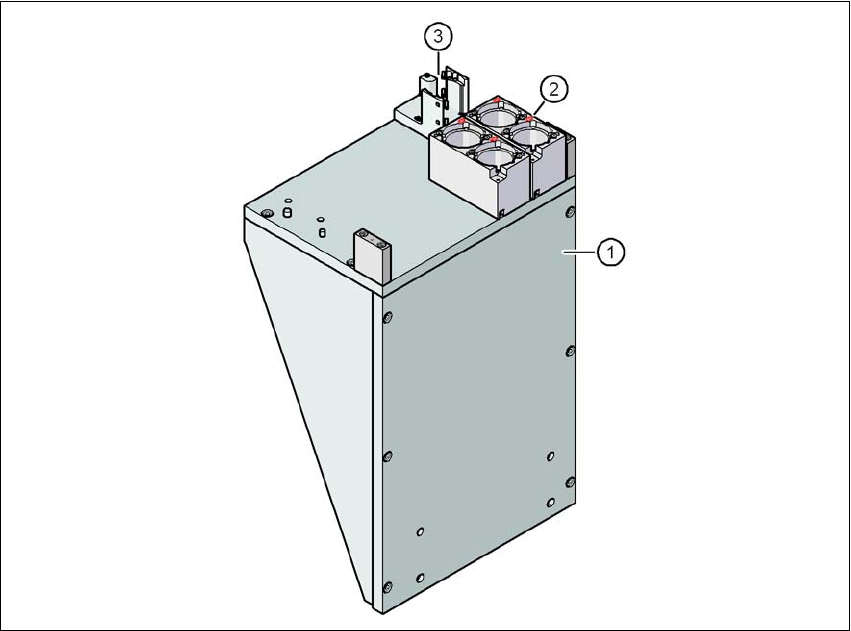

圖
6.1 - 11 SIPLACEP&P
取置頭的吸嘴更換器
(1) 盤架
(2) 可容納 2 個吸嘴的吸嘴匣
(3) 特殊吸嘴或夾爪匣
6
6
6
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.1 吸嘴更換器 源自軟體版本 SR.605.xx 07/2008 英文版
276
警告 6
每個取置頭只能安裝對應的吸嘴更換器。使用混合組態，取置頭會有碰撞的危險。
6.1.3.2 技術資料
6
6
6
6
6
6
6
6.1.3.3 D1 取置機上拾取取置頭吸嘴更換器的位置
拾取取置頭的一個吸嘴更換器可安裝於 D1 取置機的料位 1 中。支架上最多裝載 10 個吸嘴匣。這
樣，總容量最高可達 20 個吸嘴格。
SIPLACE 拾取取置頭的吸嘴更換器
尺寸 ( 長 x 寬 x 高 )
192 x 138 x 314 mm³
吸嘴格的數量 標準吸嘴， 20 個
特殊吸嘴或夾爪， 10 個
吸嘴型式 5xx，標準
4xx，附轉接頭
8xx，附轉接頭
9xx，附轉接頭
吸嘴更換時間 每個吸嘴大約 2 秒
