用戶手冊 SIPLACE D1/D2 6 工作站擴充 源自軟體版本 SR.605.xx 07/2008 英文版 6.2 元件格盤更換器 (WPC) 281 6.2.3.3 容許的環境因素 6.2.4 WPC 的安裝注意事項 WPC 可安裝到 D1 取置機料位 1 中的取置機右側位置。 在料位 1 中安裝升級套件。然後 裝入 WPC 中。如果您在其他料位使用 WPC ，空置的 位置中可再次設定一部料站台車。 室內溫度 攝氏 15° C 至…
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.2 元件格盤更換器 (WPC) 源自軟體版本 SR.605.xx 07/2008 英文版
280
6.2.3 技術資料
6.2.3.1 尺寸，重量
6.2.3.2 電氣額定值
尺寸 ( 長 x 寬 )
1560 x 360 mm²
高度
830 mm ± 15 mm PCB 輸送帶高度
900 mm ± 15 mm PCB 輸送帶高度
930 mm ± 15 mm PCB 輸送帶高度
950 mm ± 15 mm PCB 輸送帶高度
1360 mm ± 15 mm
1430 mm ± 15 mm
1460 mm ± 15 mm
1480 mm ± 15 mm
重量 約 240 kg
單位面積的載荷
4.19 kN/m²
元件格盤架的尺寸 ( 長 x 寬 x 高 )
360 x 260 x 6 mm³
元件格盤架的重量
0.8 kg
元件格盤架的尺寸，含元件
341 x 235 x 15 mm³
最大 341 x 235 x 23 mm³
元件格盤架的重量，含元件格盤架和元件
最大 1.2 kg
儲存容量 最大 28 WTC
28 個元件格盤架的總重量
27.6 kg
吸嘴匣存放裝置、元件格盤架、元件格盤和元件的重量
最大 50 kg
元件格盤架的更換時間
1 層以上
10 層以上
27 層以上
1.9 秒
2.3 秒
2.9 秒
電源電壓 3 x 200 VAC ± 5%; 50/60 Hz( 日本版本 )
3 x 208 VAC ± 5%; 50/60 Hz( 美國版本 )
3 x 230 VAC ± 5 %; 50/60 Hz
3 x 380 VAC ± 5 %; 50/60 Hz
3 x 400 VAC ± 5 %; 50/60 Hz( 歐洲版本 )
3 x 415 VAC ± 5 %; 50/60 Hz
標準視在功率
800 VA
額定電流 交流 3 x 400 V 時， 0.7 A
保險絲 3 x 10 或 3 x 16 A
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.2 元件格盤更換器 (WPC)
281
6.2.3.3 容許的環境因素
6.2.4 WPC 的安裝注意事項
WPC 可安裝到 D1 取置機料位 1 中的取置機右側位置。在料位 1 中安裝升級套件。然後裝入
WPC 中。如果您在其他料位使用 WPC，空置的位置中可再次設定一部料站台車。
室內溫度 攝氏 15°C 至 35°C
空氣濕度 攝氏 20°C 時 30 - 90%
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.2 元件格盤更換器 (WPC) 源自軟體版本 SR.605.xx 07/2008 英文版
282

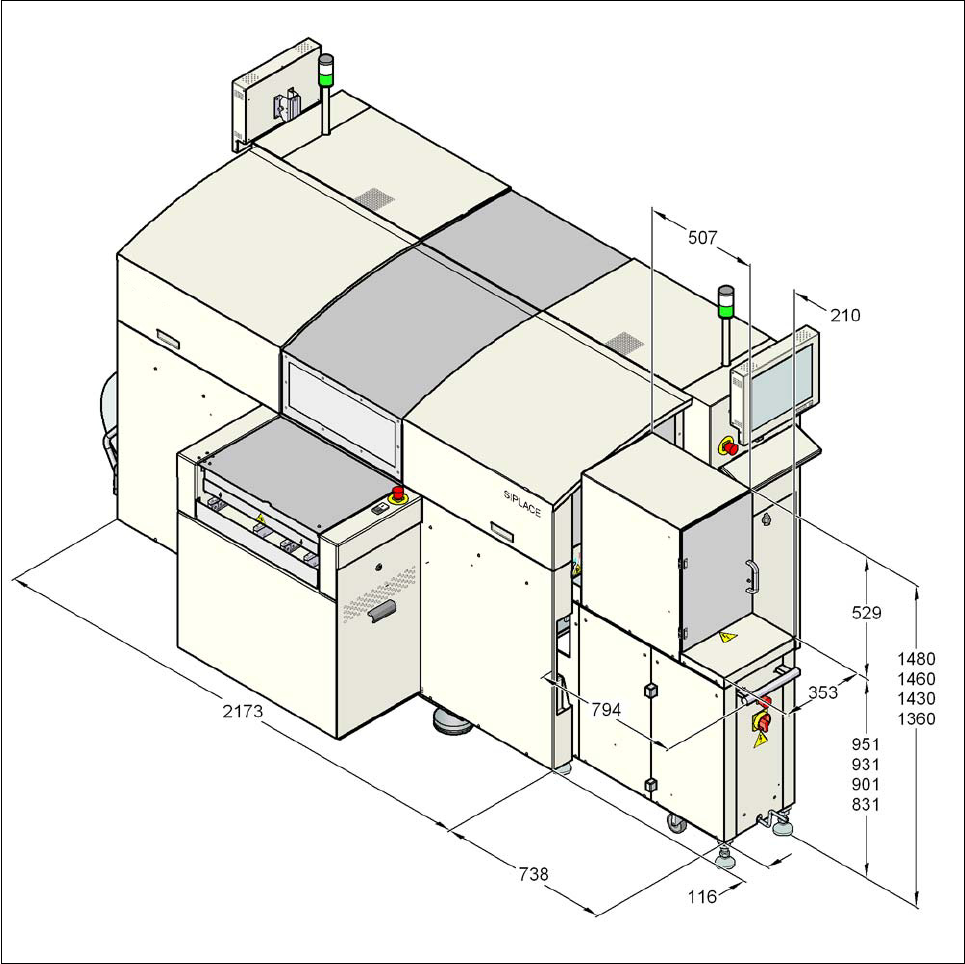

6.2.5 配備 WPC 的 D1 取置機的尺寸
6
圖
6.2 - 1
配備
WPC
的
D1
取置機的尺寸
