用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.3 拾取取置頭的元件攝影機
285
6.3 拾取取置頭的元件攝影機
6.3.1 固定式 P&P 元件攝影機 (Type 25， 16 x 16，數位， FC 攝影機 )
料號 00119718-xx 元件攝影機 ( 固定式， 16x16，數位， type 25)
6
圖
6.3 - 1
固定式
P&P
元件攝影機
(type 25
，
16 x 16
，數位，
FC
攝影機
)
(1) 內含整合式攝影機與攝影機放大器的攝影機外殼
(2) 玻璃板 - 在照明及鏡頭高度上方
6
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.3 拾取取置頭的元件攝影機 源自軟體版本 SR.605.xx 07/2008 英文版
286

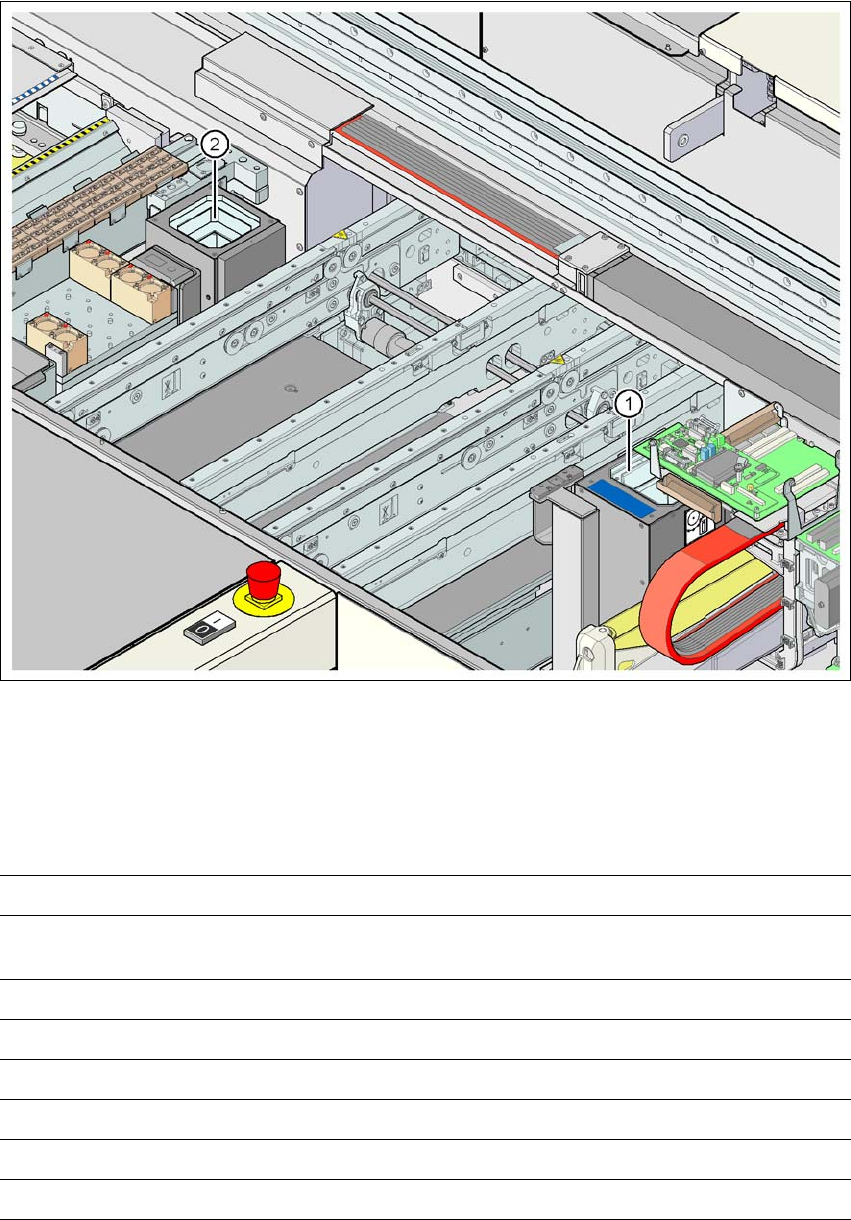

6.3.1.1 D1 取置機上拾取取置頭元件攝影機的位置
6
圖
6.3 - 2 D1
取置機上拾取取置頭元件攝影機的位置
(1) 固定式元件攝影機 (P&P， Type 36 (32 x 32) 或 Type 33 (55 x 45)) 的裝設位置
(2) 固定式元件攝影機 (P&P， Type 25， 16 x 16) 的裝設位置
6.3.1.2 技術資料，元件攝影機，固定式， P&P， Type 25
6
元件尺寸
單個元件測量為 0.2 x 0.2 mm² ，最大 16 x 16 mm²
元件範圍 0201 至 SO、 PLCC、 QFP、插座、插頭、 BGA、特殊元件、 Bare
Dies、倒裝晶片和遮罩
最小零件腳距
0.25 mm
最小腳距寬度
0.1 mm
最小錫球間距
0.14 mm
最小錫球直徑
0.08 mm
檢視範圍
19.4 x 19.4 mm²
照明方法 前方照明 (6 級，可依需要設定 )
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.3 拾取取置頭的元件攝影機
287

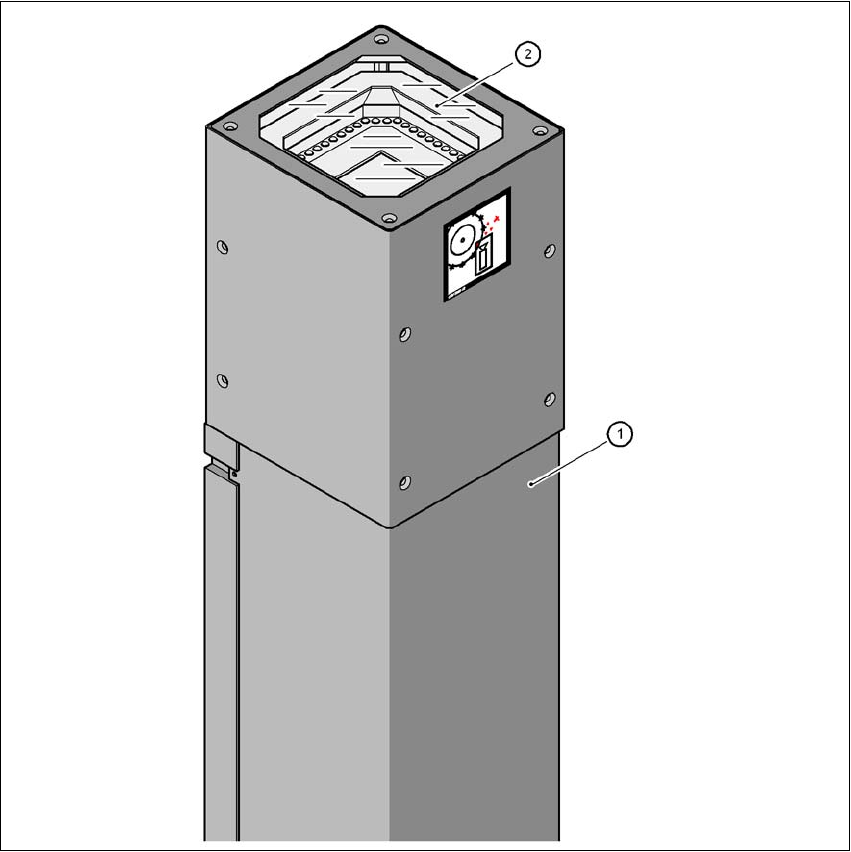

6.3.2 固定式 P&P 元件攝影機， Type 33， 55 x 45，數位 ( 細間距攝影機 )
料號 00119818-xx 固定式元件攝影機， Type 33，數位 (55 x 45)
6
圖
6.3 - 3
固定式
P&P
元件攝影機，
Type 33
，
55 x 45
，數位
(
細間距攝影機
)
6.3.2.1 技術資料
6
6.3.2.2 位置
細間距攝影機 (Type 33) 的位置 ( 圖 6.3 - 2，第 286 頁 ) 。
(1) 內含整合式攝影機與攝影機放大
器的攝影機外殼
(2) 玻璃板 - 在照明及鏡頭高度上方
元件尺寸
0.5 x 0.5 mm² 至 55 x 45 mm²
元件範圍 0402、 MELF、 SO、 PLCC、 QFP、 電解電容和 BGA
最小零件腳距
0.3 mm
最小腳距寬度
0.15 mm
最小錫球間距
0.35 mm
最小錫球直徑
0.2 mm
檢視範圍
65 x 50 mm²
照明方法 前方照明 (6 級，可依需要設定 )
