用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.3 拾取取置頭的元件攝影機
287
6.3.2 固定式 P&P 元件攝影機， Type 33， 55 x 45，數位 ( 細間距攝影機 )
料號 00119818-xx 固定式元件攝影機， Type 33，數位 (55 x 45)
6

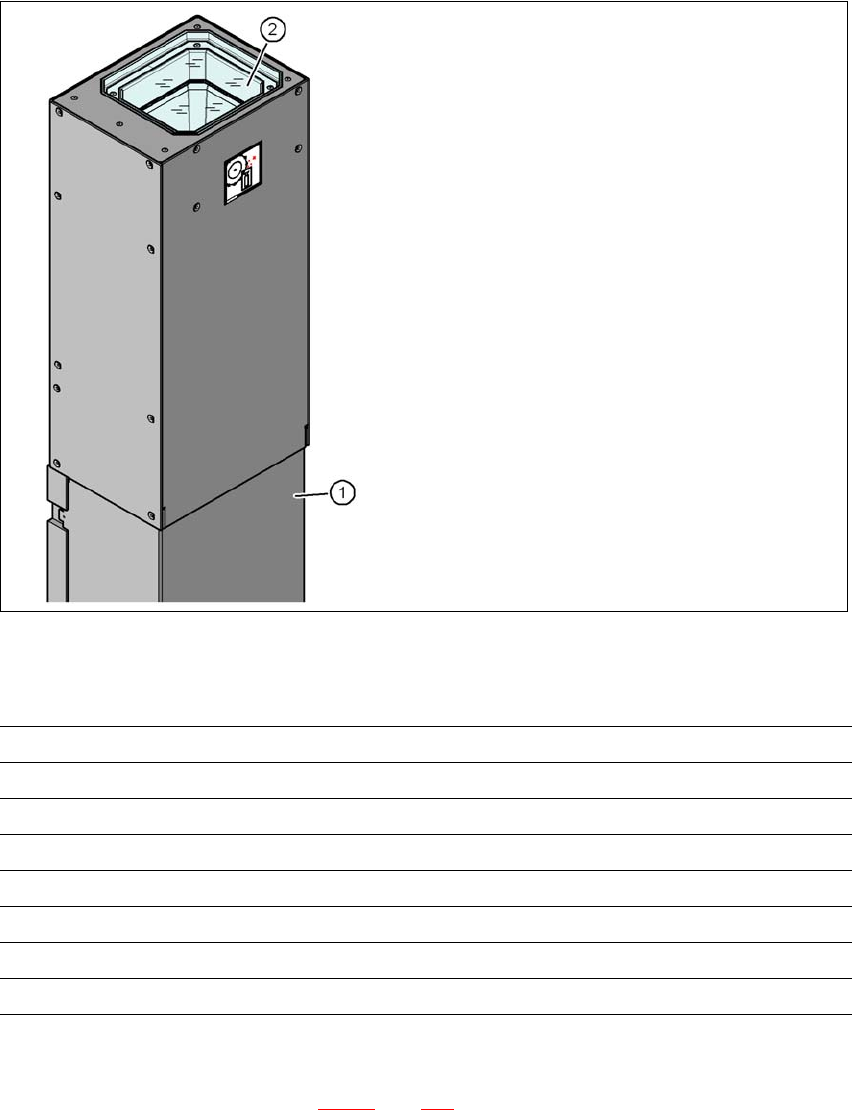

圖
6.3 - 3
固定式
P&P
元件攝影機，
Type 33
，
55 x 45
，數位
(
細間距攝影機
)
6.3.2.1 技術資料
6
6.3.2.2 位置
細間距攝影機 (Type 33) 的位置 ( 圖 6.3 - 2，第 286 頁 ) 。
(1) 內含整合式攝影機與攝影機放大
器的攝影機外殼
(2) 玻璃板 - 在照明及鏡頭高度上方
元件尺寸
0.5 x 0.5 mm² 至 55 x 45 mm²
元件範圍 0402、 MELF、 SO、 PLCC、 QFP、 電解電容和 BGA
最小零件腳距
0.3 mm
最小腳距寬度
0.15 mm
最小錫球間距
0.35 mm
最小錫球直徑
0.2 mm
檢視範圍
65 x 50 mm²
照明方法 前方照明 (6 級，可依需要設定 )
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.4 PCB 條碼掃瞄器 源自軟體版本 SR.605.xx 07/2008 英文版
288
6.4 PCB 條碼掃瞄器
6.4.1 說明
料號 00119682-xx 1D PCB 條碼掃瞄器
料號 00119679-xx 2D PCB 條碼掃瞄器
料號 00119430-xx PCB 條碼掃瞄器裝配套件
PCB 條碼掃瞄器可用來對 PCB 上的條碼進行自動記錄及解碼 。PCB 條碼掃瞄器將所讀取的條碼
透過它的序列介面傳送給輸送控制器，然後透過 CAN 匯流排傳送給取置機控制單元作進一步的
處理。
6
圖
6.4 - 1 PCB
條碼方框圖
PCB 條碼掃瞄器安裝在 PCB 輸送帶的取置機輸入側。每部取置機最多可以改裝 4 個裝置。配備
有條碼掃瞄器，使雙輸送帶的兩個料軌可以掃瞄貼在 PCB 頂面及底面上的條碼標籤。
有兩種不同的條碼掃瞄器：
– 1D 條碼掃瞄器
這個條碼掃瞄器可以處理條碼。 6
– 2D 條碼掃瞄器
此條碼掃瞄器可以處理矩陣碼。矩陣碼主要是用在沒有足夠的空間可以貼設條碼標籤時。
2D 條碼掃瞄器也可以讀取傳統條碼。 6
裝置號碼
1
BC
掃瞄器
上側
分配板
輸送
控制器
右側
BC
掃瞄器
下側
2
3
BC
掃瞄器
上側
分配板
輸送
控制器
左側
BC
掃瞄器
下側
4
取置機
控制器
控制
電腦
SIPLACE Pro
電腦
LAN
CAN 匯流排
V-24V-24
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.4 PCB 條碼掃瞄器
289
6
圖
6.4 - 2 1D
和
2D
條碼掃瞄器
PCB 條碼掃瞄器利用扣件固定在上下設定軌上。這些閱讀機可依要求在設定軌上調整不同的位
置，以對準條碼標籤。依條碼帶的位置，可以利用一些簡單的步驟來裝設條碼掃瞄器，讓閱讀機
以平行或橫越 PCB 輸送方向的方式來讀取條碼帶。
6.4.2 技術資料 - 1D 條碼掃瞄器
6
雷射二極體 紅光
波長
670 nm
雷射等級 等級 2，依 DIN EN 60825-1:2001
掃瞄頻率
400 ... 1200 Hz
解析度
0.15 mm ... 0.5 mm
條碼類別 代碼 39，代碼 128，代碼 93，
Codabar， EAN， EAN 128， UPC，
2/5 隔行掃瞄， Pharma 代碼
( 其他可依要求供應 )
條碼長度
單輸送帶
雙輸送帶，非同步
雙輸送帶，同步
最多 40 個字元
最多 40 個字元
最多 40 個字元
光學顯示裝置 4 x LED 功能顯示裝置
聲音指示裝置 蜂鳴器
