用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.9 磁鐵針腳支架
299

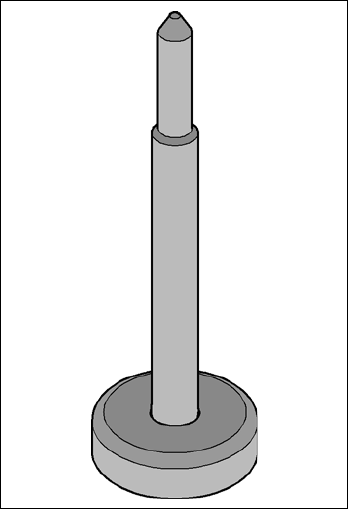

6.9 磁鐵針腳支架
料號 00119680-xx 磁鐵針腳支架
寬形電路板容易在某些情況下置放時容易偏斜，導致元件無法置放在精確的位置。非常彎曲的
PCB 也會影響置放精確度。這個問題可以藉由在升降平台裝設磁鐵針腳支架輕易地改善。
6
圖
6.9 - 1
磁鐵針腳支架
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.10 送料器蓋板 源自軟體版本 SR.605.xx 07/2008 英文版
300
6.10 送料器蓋板
料號 00119810-xx 送料器蓋板，料位 1 和 2， D1
料號 00119811-xx 送料器蓋板，料位 2， D1
料號 00119812-xx 送料器蓋板，料位 1， D1
料號 00119854-xx 送料器蓋板，料位 1， D2
料號 00119855-xx 送料器蓋板，料位 1 和 2， D2
料號 00119856-xx 送料器蓋板，料位 2， D2
6
元件送料器區上方安裝有送料器蓋板。它是設計用來避免取置頭撞擊到沒有正確安裝的直立式送
料器定位器。送料器蓋板也可以避免送料器的前面板由於不正確的操作而進入取置頭的移動範圍
內。
除此之外，如果取置頭位於送料器模組上方，則在更換料站台車時，可避免取置頭碰撞。在取置
頭超出送料器模組範圍和蓋板開啟之前，無法透過按下按鈕提升料站台。
6
圖
6.10 - 1
送料器蓋板
(1) 送料器蓋板
(2) 機械鎖
(3) EMERGENCY STOP （緊急停機） 迴路中的開關
送料器蓋板的開關迴路也併入 EMERGENCY STOP （緊急停機） 迴路中。送料器蓋板必須以機
械方式上鎖，這樣，可使斷開的 EMERGENCY STOP （緊急停機） 迴路接通。
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.11 C&P12 取置頭元件感應器
301
6.11 C&P12 取置頭元件感應器
料號 00118021-xx C&P12 取置頭元件感應器
6
圖
6.11 - 1
配備元件感應器的
12
段位器收取置放頭
(1) 12 段位器收取置放頭
(2) 元件感應器
