用戶手冊 SIPLACE D1/D2 6 工作站擴充 源自軟體版本 SR.605.xx 07/2008 英文版 6.16 共平面雷射模組 311 6 圖 6.16 - 5 共平面雷射模組 (1) 雷射感應器 (2) 偵測器 (3) 雷射發射器 (4) 組裝支架 (5) 控制器 (6) LED 顯示裝置和控制器接頭 LED avg avg1 avg2 關關 無 均 值 紅關 均 值 1 關紅 均 值 2 紅紅 均 值 3 LED 狀態 狀…
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.16 共平面雷射模組
311
6

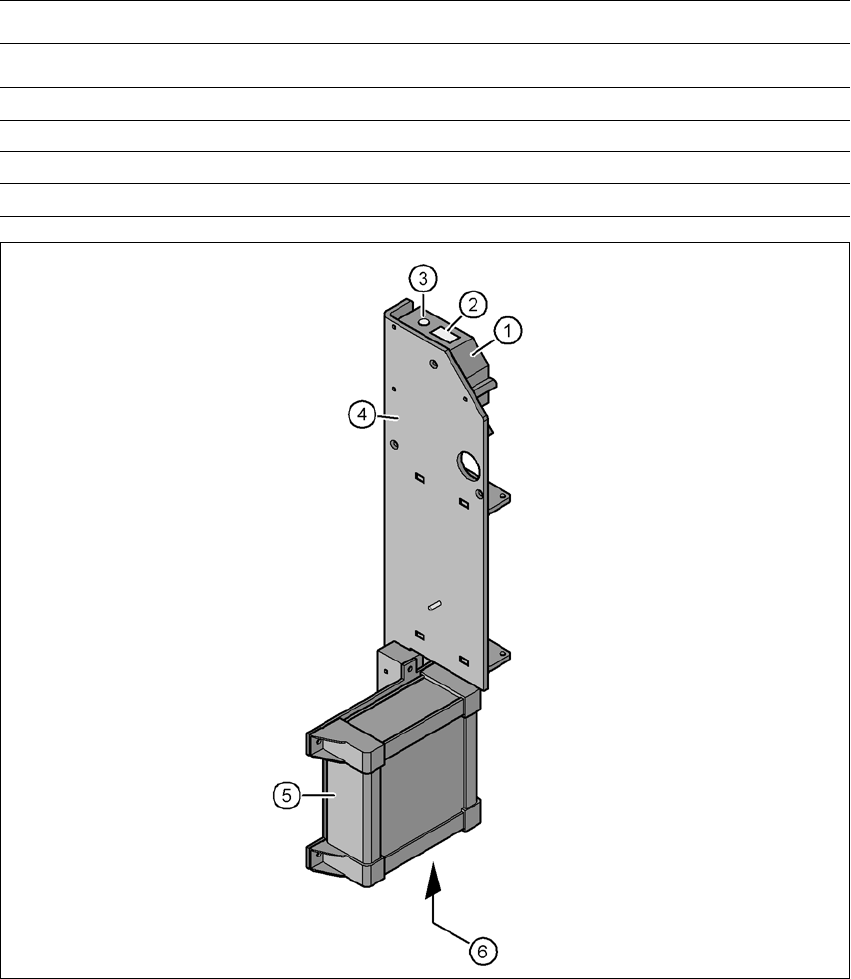

圖
6.16 - 5
共平面雷射模組
(1) 雷射感應器
(2) 偵測器
(3) 雷射發射器
(4) 組裝支架
(5) 控制器
(6) LED 顯示裝置和控制器接頭
LED avg avg1 avg2
關關無均值
紅關均值 1
關紅均值 2
紅紅均值 3
LED 狀態 狀態顯示
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.17 真空幫浦 源自軟體版本 SR.605.xx 07/2008 英文版
312

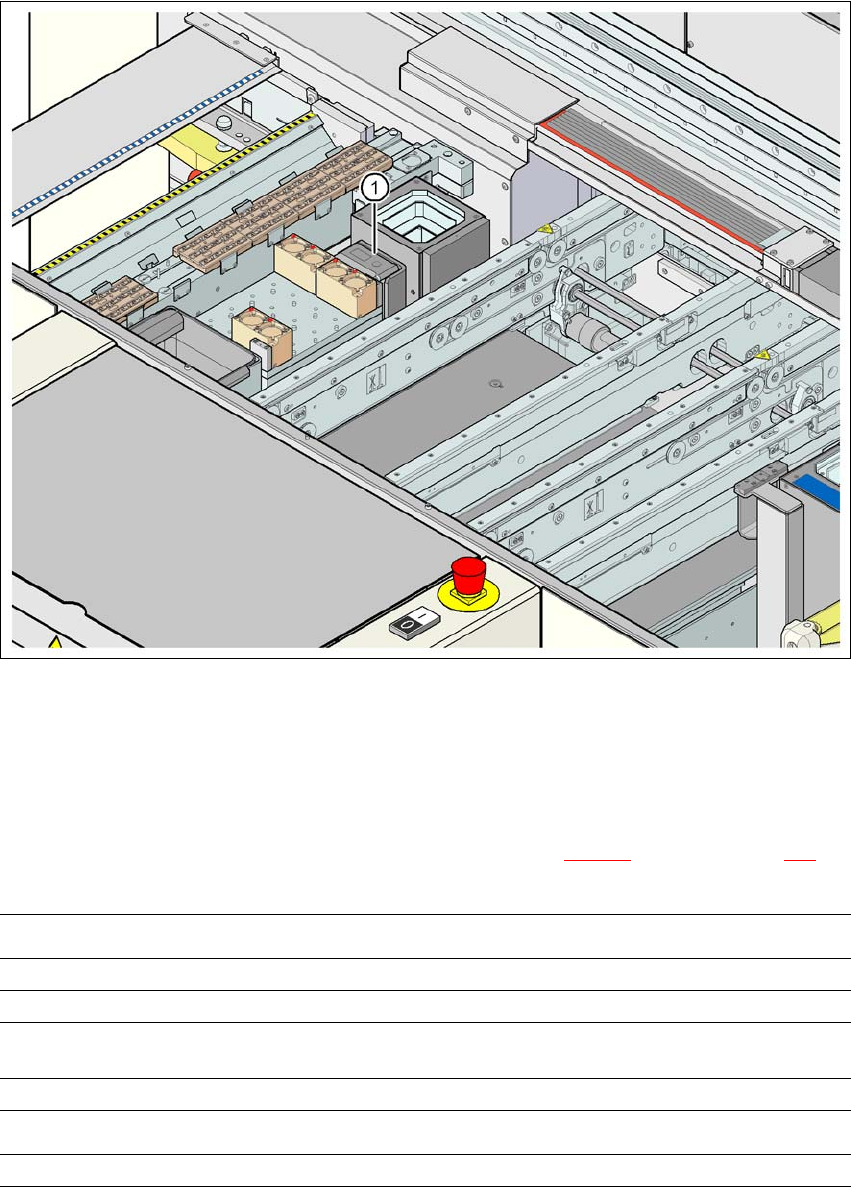

6.17 真空幫浦
料號 00119017-xx 真空幫浦
料號 00119899-xx 真空幫浦 D1/D2 的接頭零件組
每個收取置放頭都有各自的真空產生器供應其所需的保持及置放迴路。真空產生器依 Venturi 原
理運作。
D2 取置機的壓縮空氣消耗量約為 485 Nl/min，也就是說壓縮空氣供應需要做相應的調整。如果取
置機所有人的工廠設備不足，那麼將會提高相關的投資成本，我們提供真空幫浦來供應必要的真
空。
使用真空幫浦的其他優點：
– 可大約減少取置機壓縮空氣的一半消耗
– 降低輸入壓力
– 取置機更易於整合到現有生產線上。
– 因能源成本的降低而降低持續運作成本
真空幫浦免保養並且 100% 無油。它們有足夠的力量來供應收取置放頭的保持迴路。
取置機
a
取置機的壓縮空氣消耗量
a) 在溫度為 20°C、壓力為 1013 hPa 的正常大氣環境下
SIPLACE D1
不含真空幫浦
含真空幫浦
345 st. l/min (C&P/P&P)
205 st. l/min (C&P/P&P)
SIPLACE D2
不含真空幫浦
含真空幫浦
485 st. l/min (2 x C&P)
205 st. l/min (2 x C&P)
