6.18.2 進行並列取置
有多度取置機以並列方式安排的生產線會佔用較多的空間，因此並列取置概念會連同地板下輸送
帶及水平 / 垂直吊車 （HV 移載機）來實施。取置機仍以序列方式排列，但吊車單元及地板下輸
送帶可以讓生產線以並列方式作業。透過這種方法， SIPLACE 生產線仍可維持同樣的緊湊空間。
地板下輸送帶 6
兩個輸送帶攜帶取置機下麵空的或取置的 PCB （見圖 6.18 - 1，第 313 頁） 。
水平 / 垂直吊車 （水平 / 垂直垂直移載機） 6
在生產線的開端有一個 HV 移載機，介於取置機與生產線末端之間。它可以在地板下與處理高度
之間以及在地板下輸送帶的兩個軌道之間載送 PCB。
6

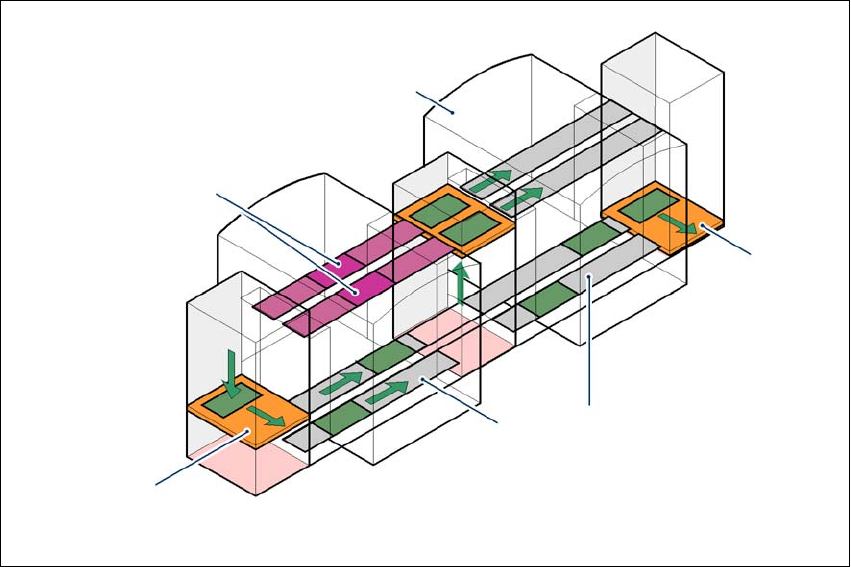

圖
6.18 - 2
水平
/
垂直移載機
（
HV
移載機）
，輸送帶變更和升降功能
水平輸送帶
HV 移載機
升降功能
垂直輸送帶
未取置
已取置
標準
輸送帶高度
地板下
輸送帶高度
HV 移載機
輸送帶變更
用戶手冊 SIPLACE D1/D2 6 工作站擴充
源自軟體版本 SR.605.xx 07/2008 英文版 6.18 SIPLACE 生產力提升
315
6.18.3 生產力提升系統的優點
「生產力提升系統」可以提升整體生產線的生產力，因為它增加了生產線上的取置機的取置速度。
6

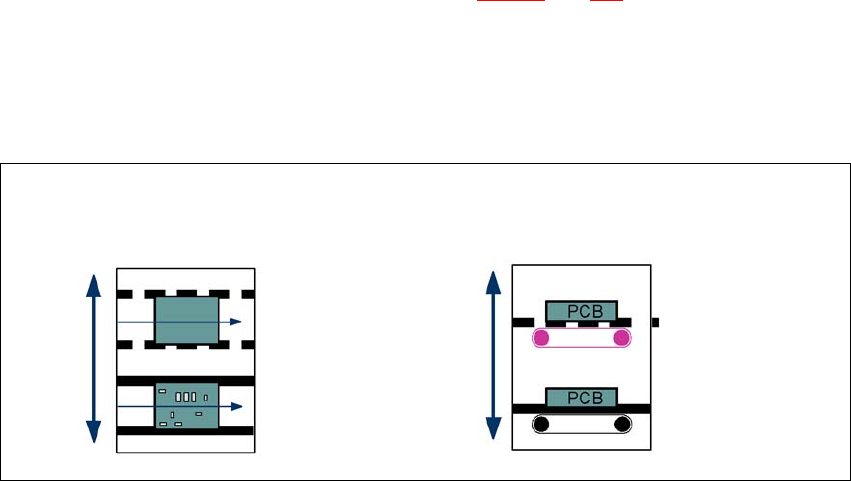

圖
6.18 - 3
生產力提升系統，避免停機
如果生產線以並聯方式連結，個別取置機可能會故障但不會讓整個生產線停下來。它也可以進行
個別取置機的維修，但生產線中的其他取置機仍可繼續進行取置而不必中斷。
這可以用來
– 進行與製程有關的調查或測試
– PCB 定位基準點、封裝型式的設定操作，或測試
– 保養或維修
– 操作上的錯誤，例如沒有在適當時間疊接料帶或元件遺失。
另一個優點是生產線可以利用軟體視需要重新設定組態，而不會影響到其他的取置機。
輸送帶區段，處理
取置機
水平
及垂直吊車
地板下輸送帶
軌道變更
6 工作站擴充 用戶手冊 SIPLACE D1/D2
6.19 影像示教站 源自軟體版本 SR.605.xx 07/2008 英文版
316
6.19 影像示教站
料號 00119788-xx 影像示教站
6
圖
6.19 - 1

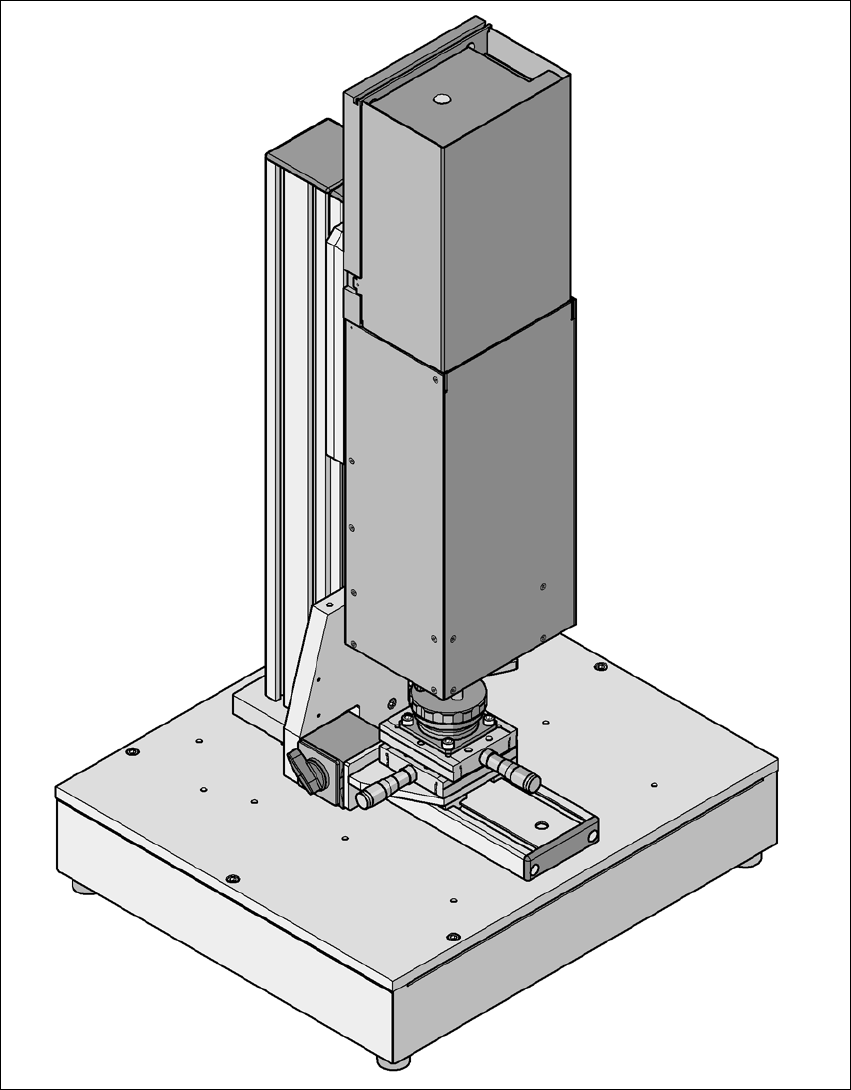

配備元件攝影機
