00195755-0102_UM_D1_D2_SR605_ZF - 第51页
用戶手冊 SIPLACE D1/D2 2 作業安全 源自軟體版本 SR.605.xx 07/2008 英文版 2.2 警告標籤 51 2.2.4.1 伺服放大器總電源護蓋上 的警告標籤 W 圖 2.2 - 8 伺服放大器總電源護蓋上的警告標 籤 W 2 位置 W ，見圖 2.2 - 8 （每個電源供應裝置的編號： 4 ） 也可參見圖 2. 2 - 7 ，第 50 頁
2 作業安全 用戶手冊 SIPLACE D1/D2
2.2 警告標籤 源自軟體版本 SR.605.xx 07/2008 英文版
50
2.2.4 總電源上的警告標籤
2

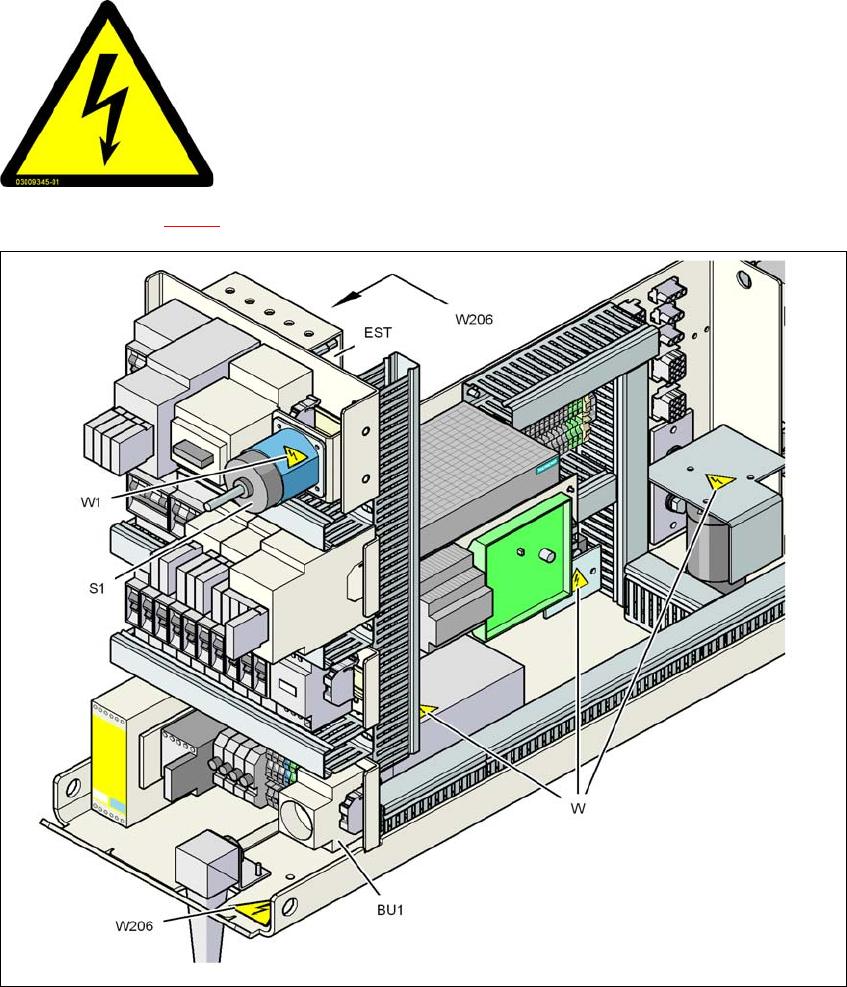

位置 W206，見圖 2.2 - 7，料號 03009345-01 （每部取置機的編號：2）， 位 置 W 和位置 W1
圖
2.2 - 7
電源供應裝置上的警告標籤
W206
、
W
和
W1
位置 W206 在維修插座 BU1 下，衝擊電流限制器 （EST） 的護蓋上
位置 W 主濾波器、整流器
和電解質電容器蓋板上的警告標籤
位置 W1 總電源開關 S1 上的警告標籤
危險電壓！
有此標示的零件在總電源開關切斷後仍有電壓存在。
維修前，應切斷取置機的總電源。
NAFTA 區域：有觸電或灼傷的危險！
2 作業安全 用戶手冊 SIPLACE D1/D2
2.2 警告標籤 源自軟體版本 SR.605.xx 07/2008 英文版
52
2.2.5 軸單元上的警告標籤
2

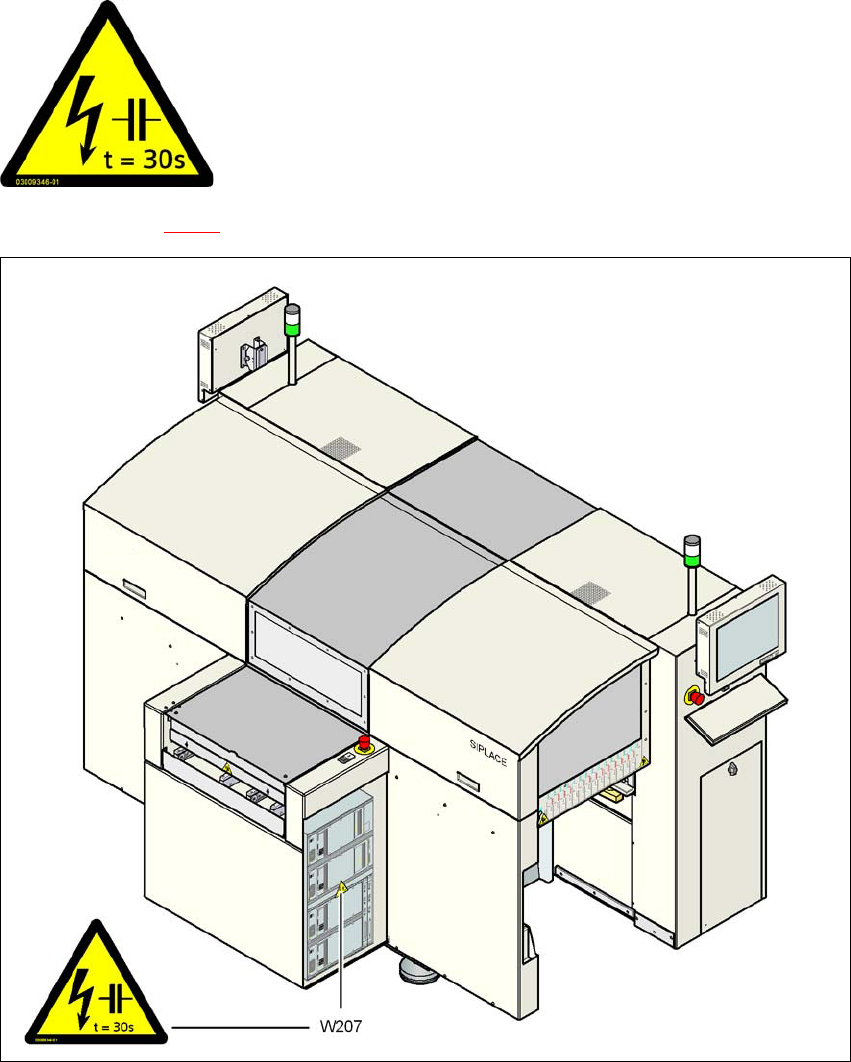

位置 W207，見圖 2.2 - 9，料號 03009346-01 （每部取置機的編號：1）
2
圖
2.2 - 9
軸單元
Macrolon
面板上的警告標籤
W207
位置 W207，料號 03009346-01
2
2
總電源電壓！
關閉總電源開關，等候 30 秒，直到電容器放電。
NAFTA 區域：有觸電或灼傷的危險！
