用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.2 警告標籤
51
2.2.4.1 伺服放大器總電源護蓋上的警告標籤 W
圖
2.2 - 8
伺服放大器總電源護蓋上的警告標籤
W
2
位置 W，見圖 2.2 - 8 （每個電源供應裝置的編號：4） 也可參見圖 2.2 - 7，第 50 頁
2 作業安全 用戶手冊 SIPLACE D1/D2
2.2 警告標籤 源自軟體版本 SR.605.xx 07/2008 英文版
52
2.2.5 軸單元上的警告標籤
2
位置 W207，見圖 2.2 - 9，料號 03009346-01 （每部取置機的編號：1）
2
圖
2.2 - 9
軸單元
Macrolon
面板上的警告標籤
W207
位置 W207，料號 03009346-01
2
2
總電源電壓！
關閉總電源開關，等候 30 秒，直到電容器放電。
NAFTA 區域：有觸電或灼傷的危險！
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.2 警告標籤
53
2.2.6 PCB 輸送帶上的警告標籤
2

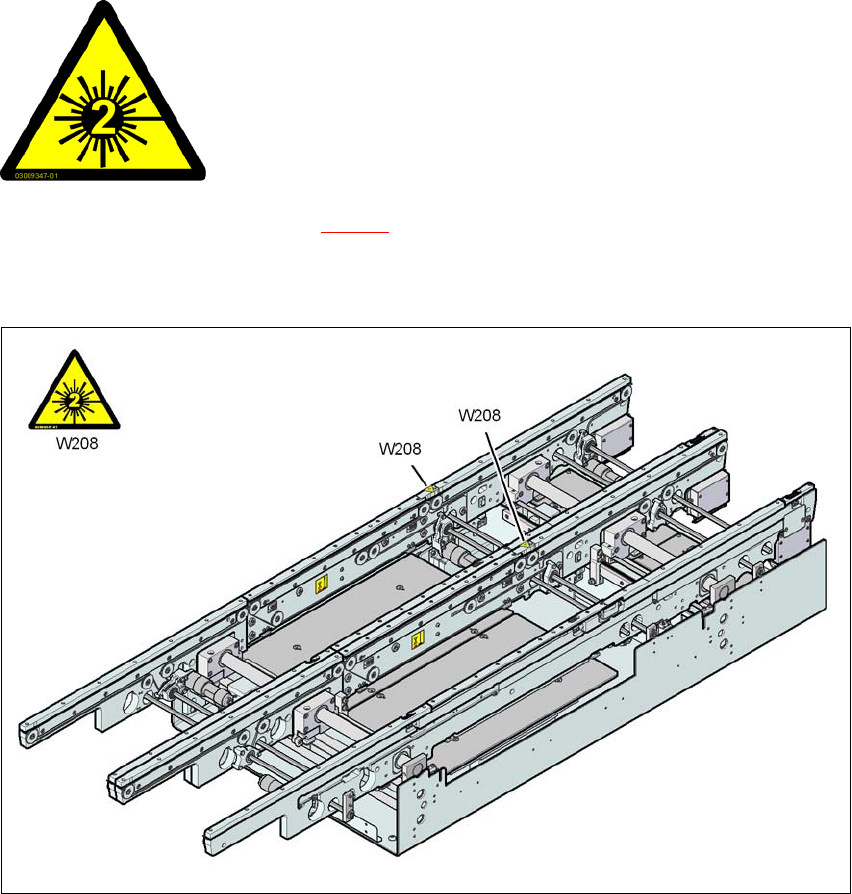

位置 W208 「雷射等級 2」，位於圖 2.2 - 10 中的 PCB 輸送帶之上，料號 03009347-01
（每部取置機的編號：2 為雙輸送帶， 1 為單輸送帶）
2
2
2
圖
2.2 - 10 PCB
輸送帶上的 「雷射等級
2
」警告標籤
W208
警告標籤 W208，料號： 03009347-01
2
2
雷射輻射！
不可直視光束
雷射等級 2
