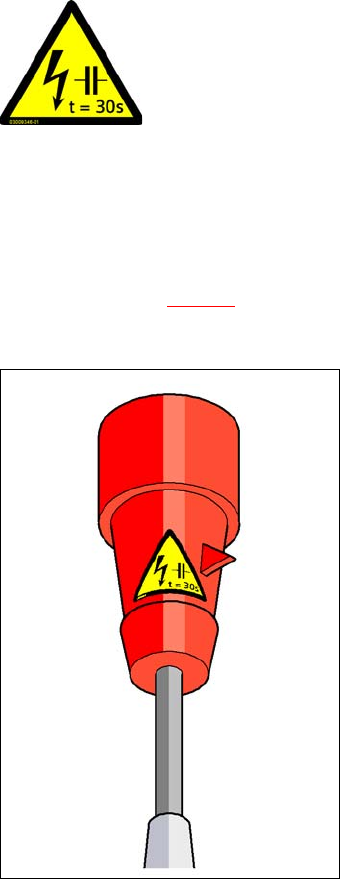

用戶手冊 SIPLACE D1/D2 2 作業安全 源自軟體版本 SR.605.xx 07/2008 英文版 2.2 警告標籤 55 2.2.8 CEKON 插頭上的警告標籤 2 位置 W 21 1 ，見圖 2.2 - 12 （每部取置機的 編號： 1 ） 2 圖 2.2 - 12 CEKON 插頭上的警告標籤 W21 1 位置 W 21 1 ，料號： 0300935 1-01 2 殘留電壓！ 在將總電源插頭拔出電源插座後， 請等候 3…
2 作業安全 用戶手冊 SIPLACE D1/D2
2.2 警告標籤 源自軟體版本 SR.605.xx 07/2008 英文版
54

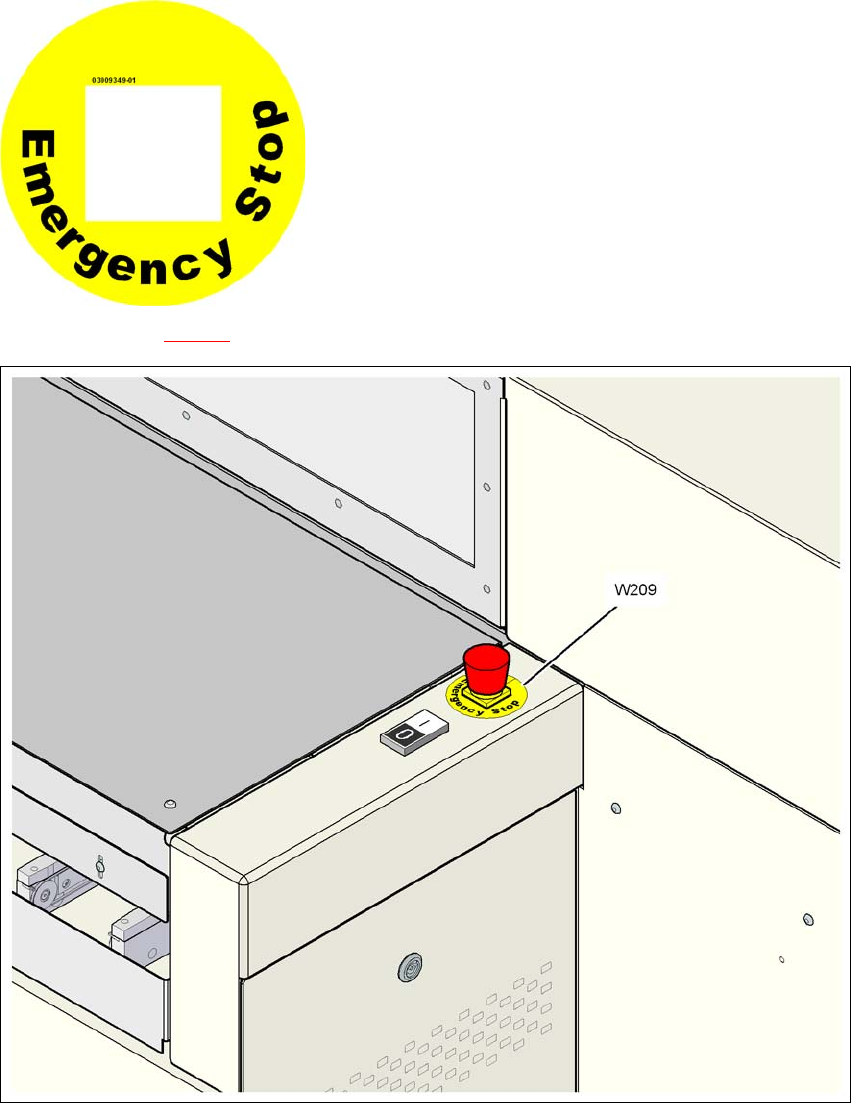

2.2.7 EMERGENCY STOP （緊急停機） 鈕上的警告標籤
2
位置 W209，見圖 2.2 - 11，料號 03009349-01 （每部取置機的編號：2）
2
圖
2.2 - 11 EMERGENCY STOP
（緊急停機）
鈕上的警告標籤
W209
位置 W209，料號 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
在澳大利亞、加拿大、墨西哥和美國，警告標
籤 W209 貼在擴充零件組上，而不是用
EMERGENCY-STOP （緊急停機） 鈕上的黃
色圓環表示。
2 作業安全 用戶手冊 SIPLACE D1/D2
2.3 雷射的類別 源自軟體版本 SR.605.xx 07/2008 英文版
56
2.3 雷射的類別
2.3.1 雷射等級 1
2.3.1.1 取置機雷射的類別
2
請注意： 2
雷射等級 1 和 雷射等級 1M 中的元件未標識。
2.3.1.2 攝影機系統的雷射類別
2
2.3.2 雷射等级 1M
不要以光學儀器直視！
2
2
所有安裝的攝影機系統及整部取置機在備妥可供作業時被指定為
雷射等級 1。
雷射等級依據 DIN EN 60825-1：2001 決定。
2
下列攝影機系統經指定為雷射等級 1：
– PCB 攝影機 （type 24，數位）
– SIPLACE 拾取取置頭的元件攝影機：
– 元件攝影機 （固定式、 P&P、 type 36、 32 x 32、數位）
– 元件攝影機 （固定式、 P&P、 type 33、 55 x 45、數位）
– 元件攝影機 （固定式， P&P， type 25， 16 x 16，數位）
2
下列攝影機系統屬雷射等级 1M ：
– 12 段位器收取及置放頭上的 C&P 元件攝影機， type 28、 18 x 18
– 6/12 段位器收集取置頭上的 C&P 元件攝影機， type 29， 27 x 27
– 12 段位器收集取置頭上的 C&P 元件攝影機， type 38， 16 x 16
