2 作業安全 用戶手冊 SIPLACE D1/D 2 2.6 安全設備 源自軟體版本 SR.605.xx 07/2008 英文版 70 2 圖 2.6 - 5 開關和按鈕的位置 - 從 PCB 輸入側檢視 (1) 輸入板邊上 的 EMERGENCY STOP （緊急停機） 鈕 (2) 輸入板邊上 的 S tart （啟 動） 鈕 （白色） (3) 輸入板邊上 的 St o p （停止） 按鈕 （白色） (4) 壓縮空氣裝 置側作業面板上…
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.6 安全設備
69
2.6.2 取置機上的開關和按鈕
2.6.2.1 取置機上開關和按鈕的位置
2

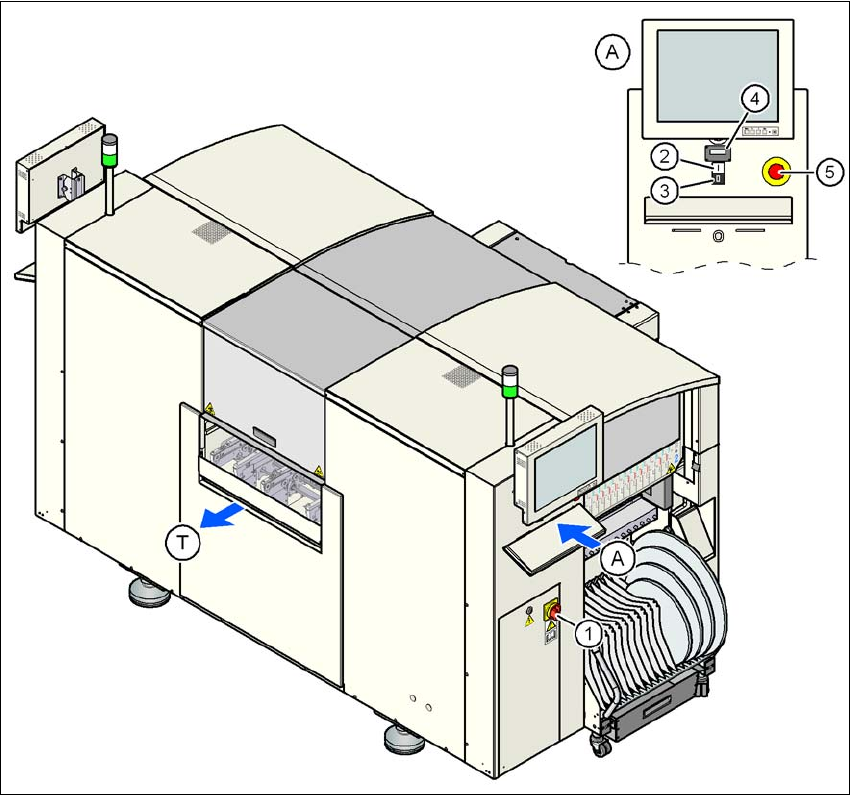

圖
2.6 - 4
開關和按鈕的位置
-
從
PCB
輸出側檢視
(1) 總電源開關
(2) 電源側作業面板上的 Start （啟動） 鈕 （白色）
(3) 電源側作業面板上的 Stop （停止） 按鈕 （黑色）
(4) 電源側作業面板上的元件計數器
(5) 電源側作業面板上的緊急停機鈕
(T) PCB 輸送方向
2 作業安全 用戶手冊 SIPLACE D1/D2
2.6 安全設備 源自軟體版本 SR.605.xx 07/2008 英文版
70
2

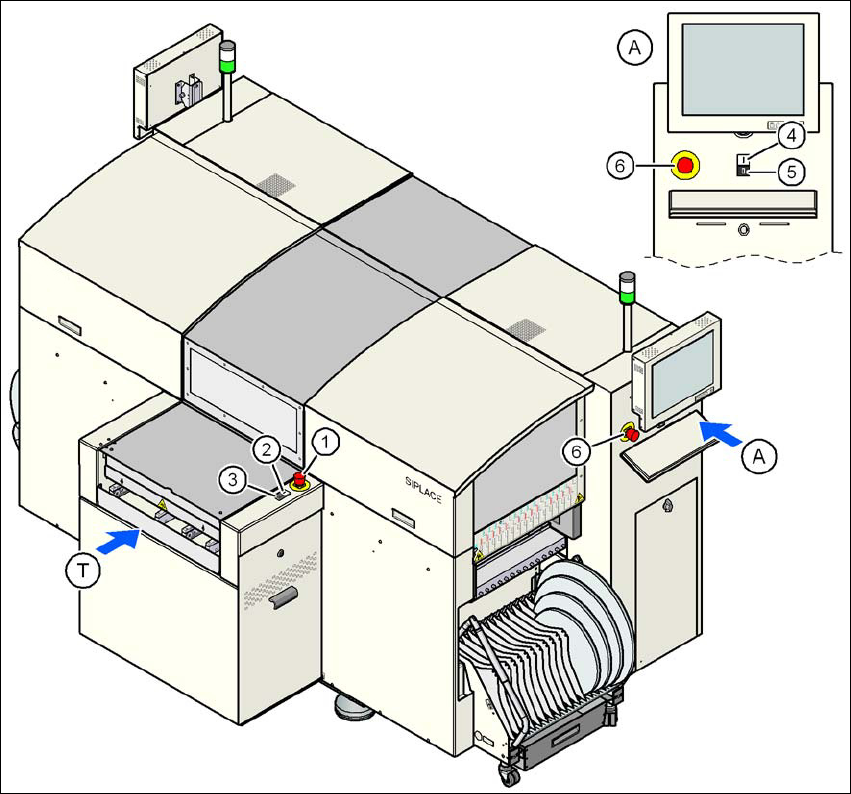

圖
2.6 - 5
開關和按鈕的位置
-
從
PCB
輸入側檢視
(1) 輸入板邊上的 EMERGENCY STOP （緊急停機） 鈕
(2) 輸入板邊上的 Start （啟動） 鈕 （白色）
(3) 輸入板邊上的 Stop （停止） 按鈕 （白色）
(4) 壓縮空氣裝置側作業面板上的 Start （啟動） 鈕 （白色）
(5) 壓縮空氣裝置側作業面板上的 Stop （停止） 按鈕 （黑色）
(6) 壓縮空氣裝置側作業面板上的緊急停機鈕
(T) PCB 輸送方向
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.6 安全設備
71

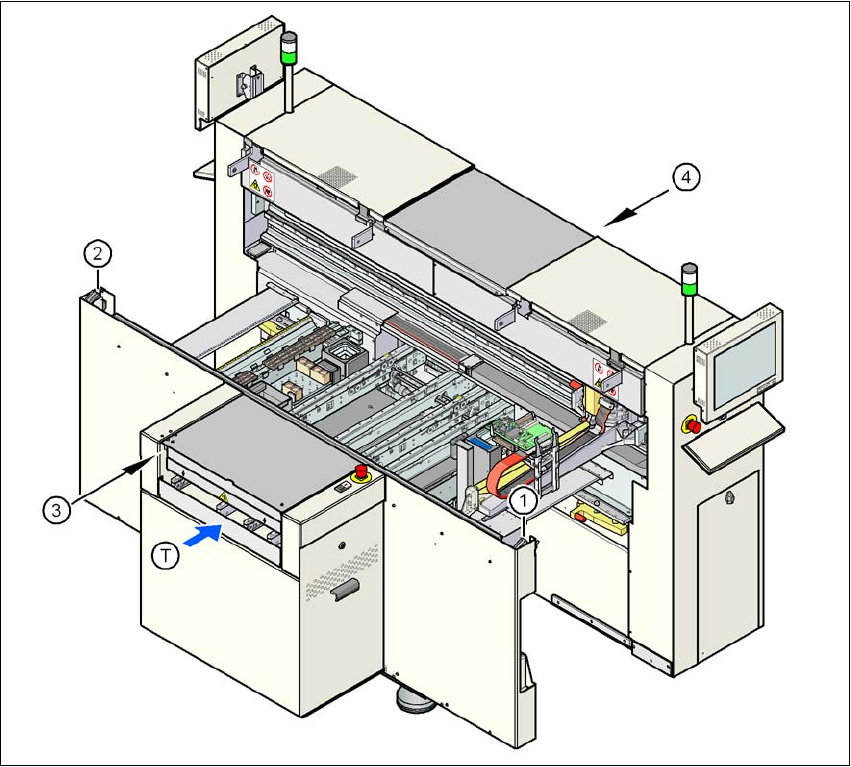

2.6.2.2 取置機上的保護開關位置
2
圖
2.6 - 6
取置機上的保護開關位置
2
(1) 保護蓋開關，位置 1
(2) 保護蓋開關，位置 2
(3) PCB 輸送帶輸入側蓋板的保護開關
(4) PCB 輸送帶輸入側蓋板的保護開關
(T) PCB 輸送方向
