00195755-0102_UM_D1_D2_SR605_ZF - 第82页
2 作業安全 用戶手冊 SIPLACE D1/D 2 2.7 取置機上的殘留電壓與放電時間 源自軟體版本 SR.605.xx 07/2008 英文版 82 圖 2.7 - 2 電源供應裝置上的測量點 2
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.7 取置機上的殘留電壓與放電時間
81
2.7 取置機上的殘留電壓與放電時間
按下 EMERGENCY STOP （緊急停機） 鈕或關閉取置機，懸臂軸的直流 200 V 連接電壓和星形
軸的直流 150 V 連接電壓將在短時間放電，達到安全的殘留電壓。
警告 2
取置機使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3 x 380 V，交流 3 x 400 V，
或交流 3 x 415 V ± 5 %， 50/60 Hz 主電壓。這表示系統的某些部份即使是在總電源開關關閉之
後也可能存在致命的電壓。因此，取置機使用不當會造成人員死亡、嚴重受傷或設備嚴重受損。
→ 請隨時遵循適用的意外防範及 DIN 法規 （特別是 DIN EN 60 204，第一條）。
→ 只有合格並且經過訓練的人員才能開啟電源供應裝置及軸裝置上的防護板。
2
圖
2.7 - 1
電源供應裝置
(1) 護蓋中的螺栓掛鎖
(2) 總電源開關
(3) 保護蓋後的電源供應裝置
2 作業安全 用戶手冊 SIPLACE D1/D2
2.7 取置機上的殘留電壓與放電時間 源自軟體版本 SR.605.xx 07/2008 英文版
82

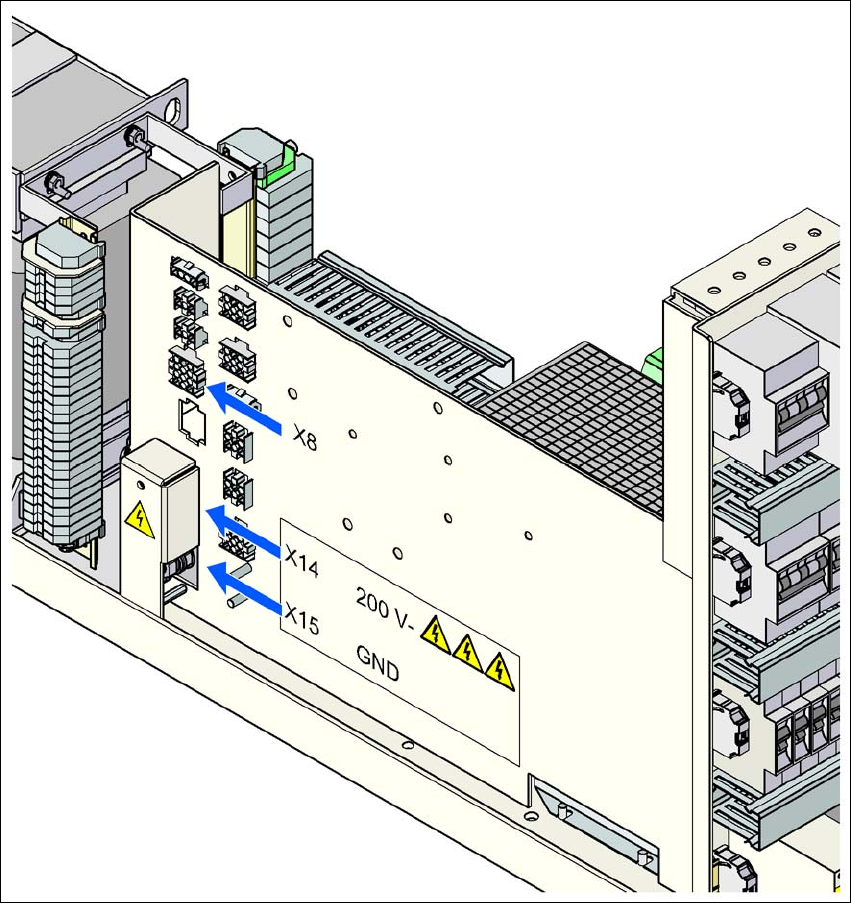

圖
2.7 - 2
電源供應裝置上的測量點
2
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.7 取置機上的殘留電壓與放電時間
83
2.7.1 按下 EMERGENCY-STOP （緊急停機） 鈕後的工作電壓、殘留電壓和放電時間
2
2
2
2
2
2.7.2 關閉總電源開關後的殘留電壓和放電時間
2
注意 2
為了避免資料遺失，在關閉自動取置系統的電源之前 （緊急停機除外），必須評估下列條件：
– 取置系統是否已經完成取置機、設定及面板資料傳輸？
– 取置機是否完成了 PCB 的處理？
– 取置機是否完成了啟動階段？
X14 及 X8：1 端子
對 X15 的測量 （GND）
正常狀態
下的電壓
按下
EMERGENCY
STOP
（緊急停機） 鈕後
的殘留電壓 放電時間
X14 + 198 VDC < 60 VDC 4 秒
X8:1 + 132 VDC < 60 VDC 1 秒
X14 及 X8：1 端子
對 X15 的測量 （GND）
總電源開關關閉
時的殘留電壓 放電時間
X14 < 60 VDC 4 秒
X8:1 < 60 VDC 1 秒
