2 作業安全 用戶手冊 SIPLACE D1/D 2 2.10 上鎖與加掛吊牌的程序 源自軟體版本 SR.605.xx 07/2008 英文版 92 圖 2.10 - 2 馬達接觸器上鎖 2 – 加掛吊牌： 如果取置機無法上鎖 （這是必然的） ，例如，電源隔離裝置就無法容納 鎖具。在這種情況 下，電源隔離裝置必須加上吊牌， 警告員工這部取置機沒有通 電，正在維修中。吊牌必須 牢 固繫縛，必須放置在所有人都可看 到的位置，並且只有裝設吊 …
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.10 上鎖與加掛吊牌的程序
91
2

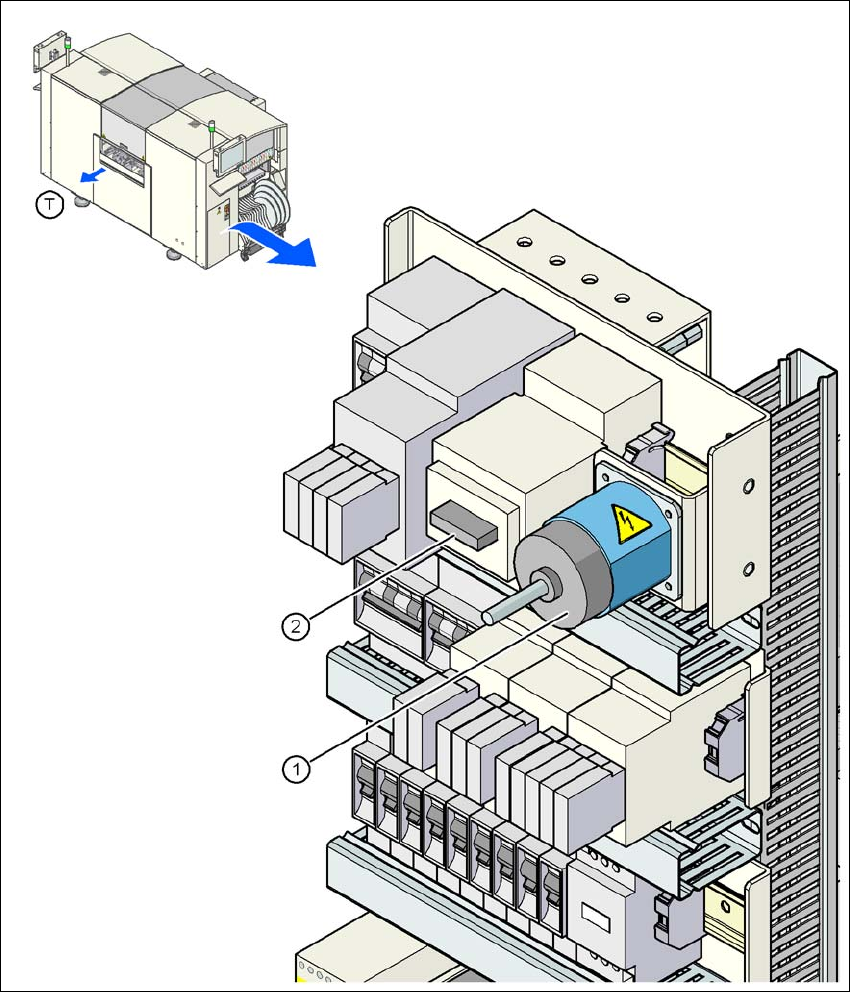

圖
2.10 - 1
馬達接觸器的位置
2
(1) 總電源開關
(2) 電機接觸器
(T) PCB 輸送方向
2 作業安全 用戶手冊 SIPLACE D1/D2
2.10 上鎖與加掛吊牌的程序 源自軟體版本 SR.605.xx 07/2008 英文版
92
圖
2.10 - 2
馬達接觸器上鎖
2
– 加掛吊牌：
如果取置機無法上鎖 （這是必然的），例如，電源隔離裝置就無法容納鎖具。在這種情況
下，電源隔離裝置必須加上吊牌，警告員工這部取置機沒有通電，正在維修中。吊牌必須牢
固繫縛，必須放置在所有人都可看到的位置，並且只有裝設吊牌的人可以移除吊牌。 2
→ 釋放蓄積的能量
蓄積在壓縮空氣供氣管線中的能量，或者蓄積在電解質電容器中的電能，必須以適合的方法
解除。
2
(A) 逆時針方向轉動操作撥桿。
(B) 用螺絲起子將操作撥桿的鎖耳推出。
(C) 用鎖頭鎖住操作撥桿。
用戶手冊 SIPLACE D1/D2 2 作業安全
源自軟體版本 SR.605.xx 07/2008 英文版 2.10 上鎖與加掛吊牌的程序
93
Æ 在關閉取置機後，必須等候電壓及壓縮空氣都已釋放後 （見第 2.7 和第 2.8 節），才可能
在沒有任何危險的情況下工作。
→ 確認上鎖。
只要簡單按下 Start （啟動） 鈕，即可檢查是否已上鎖。
→ 必須進行下列步驟，使取置機回復作業。
→ 檢查現場。授權的人員應將所有工具從取置機中取出 （移除），並重新裝上防護裝備。
→ 通知所有可能受影響的人員。
→在取出 （移除） 之前 （即使只是一個鎖或者吊牌），也應通知現場所有人員取置機即將重
新啟動。
→ 移除鎖具 / 吊牌
→ 每個授權的人員必須移除他所裝設的鎖具。經過授權的人員都有屬於自己的鎖具。
→ 開啟取置機電源。授權的人員必須觀察設備的作業狀況，以確認已正確完成維修工作。
2.10.3 測試
保養或電工人員可能會對某個迴路進行短時間的通電以檢測迴路，卻沒有完全遵循鎖定程序的規
定。這只有在進行測試的設備上沒有其他任何人員在進行其他工作時才可以如此。
在此期間，所有遠端啟動開關都必須加掛 「不可作業」的吊牌，這對於避免設備被意外啟動是非
常重要的。
2.10.4 責任和義務
– 保養及電工人員有責任確實遵循這些程序。
– 保養及電工人員有責任在此程序中即時監督指導所屬人員。
– 安全幹部有責任在安全委員會、健保部門、各部門經理及副總經理的協助下監督管理上鎖 /
加掛吊牌的程序。
