Nachrüstanleitung SOKO Überprüfung LP-Transport
Ausgabe 10/2004
10
Installationsvorschlag: 1
1
Nachrüstanleitung SOKO Überprüfung LP-Transport
Ausgabe 10/2004
11
Bei dieser Lichtschrankenposition ist die Reflektorfolie auf der Versteifungsleiste aufzukleben. 1
1

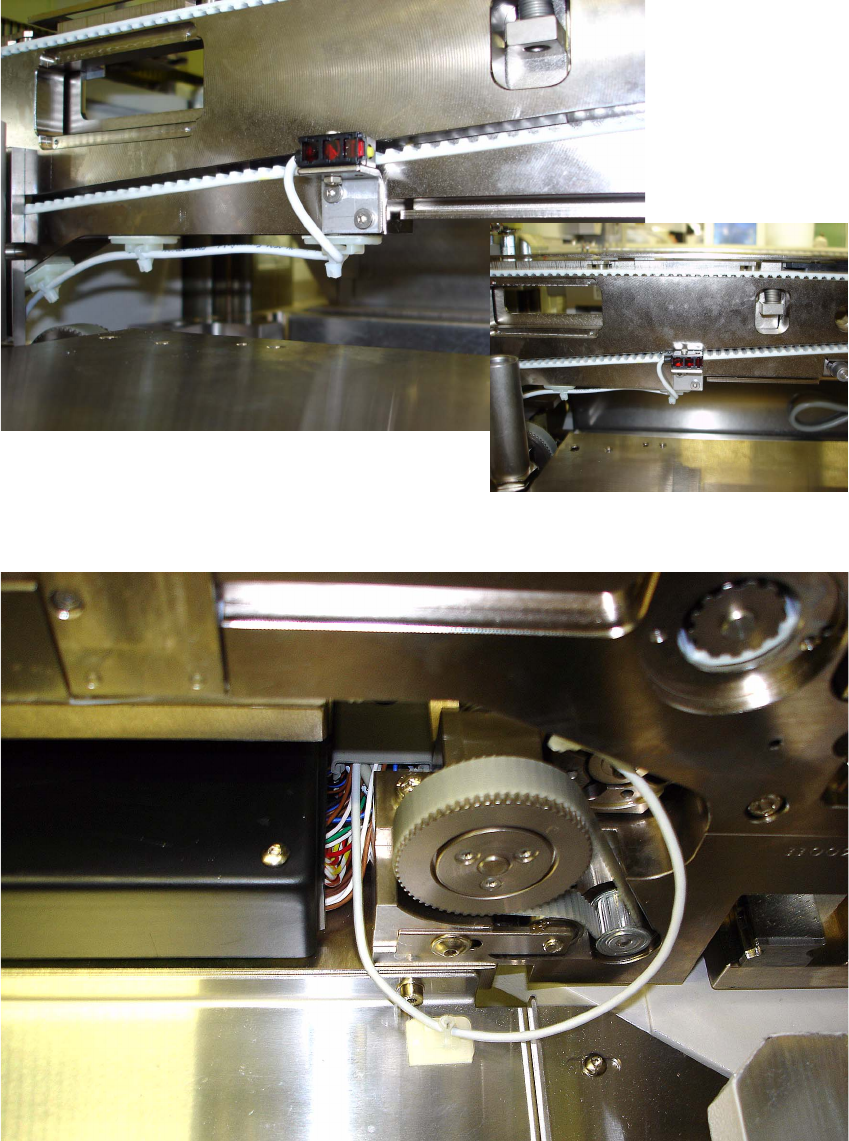

Abb. 1.5.2 Installation der Lichtschranke und Kabelführung im Transport
1
Abb. 1.5.3 Kabelführung im Transport
Nachrüstanleitung SOKO Überprüfung LP-Transport
Ausgabe 10/2004
12
1.5.2.2 Teachen der Lichtschranke
: Bringen Sie den Sensor in den Teach-Modus, indem Sie die Taste ca. 2 Sekunden gedrückt
halten, bis die grüne LED blinkt.
: Bringen Sie das Objekt (LP-Unterstützung) in die gewünschte „ON“ Position und drücken Sie
kurz die Taste (der Signalausgang liefert eine „1“, wenn sich das Objekt im Sichtbereich befin-
det).
: Entfernen Sie das Objekt aus dem Sichtbereich und drücken Sie kurz die Taste.
1.5.2.3 Funktion
Hat die Lichtschranke keine freie Sicht zur Reflektorfolie, so sendet sie das Signal zur Unterbre-
chung der automatischen Breitenverstellung; d.h., ist eine LP-Unterstützung installiert, wird die
automatische Breitenverstellung deaktiviert. D.h. die Maschine versucht die Transportbreite an-
zupassen und läuft dabei in einen Time Out Fehler. FM: Transportfehler: 156 Transportband-Soll-
breite nicht einstellbar (Time Out) Abs:MC2 FZ:1. 1
Wird daraufhin die LP-Unterstützung entfernt und die Bearbeitung fortgesetzt, so wird die auto-
matische Breitenverstellung wieder aktiviert. 1
1.6 Einschränkungen
– Es können nur Gegenstände im Sichtbereich der Lichtschranke detektiert werden. Es liegt im
Verantwortungsbereich des Anwenders, die Lichtschranke auf der entsprechenden Position zu
installieren.
– Soll die Hubtischplatte demontiert werden, so muss zuvor die Lichtschranke mit Haltewinkel
demontiert werden.
1.7 Rückrüstung auf automatische Breitenverstellung
Eine Rückrüstung ist nicht notwendig, da die automatische Breitenverstellung aktiviert wird, so-
bald sich kein Gegenstand im Sichtbereich des Sensors befindet. 1
