Installationsanleitung Stationssoftw are Version 604.01 SP1 Ausgabe 12/2007 7 von 47 2.2 Hardware-Komponenten - Stationsrechner - MC-Rechner (Maschinencontroller) - Visionrechner (optional, erfor derlich bei Option 3D-Ko…
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
6 von 47
2 Lieferumfang
2.1 Software-Komponenten
Software 604.01 SP1
Standardpaket: 00385500-02 Software SIPLACE Station 604.01 SP1
-
Software-CD-ROM
(1)
- Lizenz / Produktschein
- Software-Installationsanleitung SR V604.01 SP1 D+E (00195447-xx)
- Software-Versionsbeschreibung SR V604.01 SP1 D+E (00195445-xx)
- 4 Temperatur-Warnschilder (03031926-01)
- Verpackung
Fremdsprachen: 00385490-02 Software SIPLACE Fremdsprachen SR 604.01 SP1
- Software-CD-ROM (Spracherweiterung)
- Lizenz / Produktschein
- Software-Versionsbeschreibung Fremdsprachen V604.01 SP1 D+E (00195446-xx)
- Verpackung
(1) Auf der CD befinden sich die Standardapplikationen:
- Embedded Software für Transport
- Embedded Software für Achsen
- Embedded Software für BE-Tische
- Embedded Software für Gurtschneider
- Embedded Software für Köpfe
- Embedded Software für MTC 2
- Embedded Software für WPC 4
- Embedded Software für Vision-Module
- Embedded Software für E/A-Module
- Embedded Software für X-Förderer
- Embedded Software für digitales Druckregelventill
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
7 von 47
2.2 Hardware-Komponenten
- Stationsrechner
- MC-Rechner (Maschinencontroller)
- Visionrechner (optional, erforderlich bei Option 3D-Koplansensor)
2.3 Sprachen
Bedienoberfläche Stationsrechner und SIPLACE Vision:
Deutsch und Englisch sind im Standardpaket enthalten. Andere Sprachen sind optional im Sprachenpaket
enthalten und unter der Artikelnummer 00385490-01 erhältlich.
Die Verfügbarkeit für die Stationssoftware und SIPLACE Vision wird in der folgenden Tabelle angezeigt:
Sprache Stationssoftware /
SIPLACE Vision
Französisch x
Italienisch x
Spanisch (Mexiko) x
Portugiesisch (Brasilien) x
Ungarisch x
Tschechisch x
Polnisch x
Russisch x
Estnisch x
Chinesisch Simplified x
Chinesisch Traditional x
Koreanisch x
Japanisch x
Thailändisch *) x
*) Nur für Bedienoberflächen verfügbar (englische Online-Hilfe)
Bedienoberfläche SITEST:
Deutsch und Englisch sind Bestandteil der Software-CD.
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
3 Upgrade auf die Softwareversion 604.xx
Dieses Kapitel beschreibt, welche Schritte Sie beim Upgrade von verschiedenen Stationssoftware-
Versionen beachten müssen.
Überprüfen Sie beim Upgrade der Stationssoftware immer die eSW-Versionen und downloaden Sie
gegebenenfalls die aktuellen Versionen.
3.1 Upgrade von Version 603.x
Achtung:
Für ein Upgrade auf die Softwareversion 604.xx auf einem SIMATIC BoxPC 627 beachten Sie
bitte die Installationsanleitung “Betriebssystem Windows Embedded XP für MC D+E“
(00195327-xx). Sie benötigen das Standard-Medienpaket (03054699-xx).
Für die anderen Maschinen ist die Installation des Windows Embedded XP nicht notwendig.

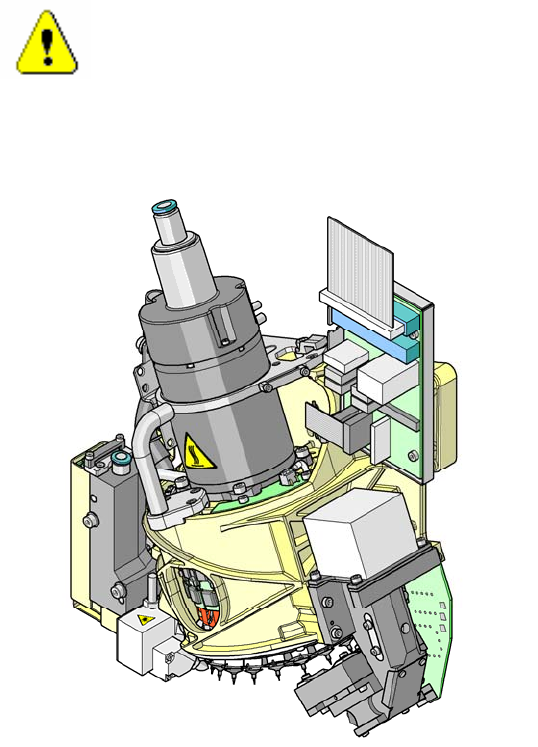

- Bringen Sie die Temperatur-Warnschilder (03031926-01) auf dem C&P20 an (siehe Abbildung).
- Kalibrieren Sie die Köpfe der Maschinen D1, D2 und D4 nach einem Upgrade auf die Softwareversion
604.x neu. Bei diesen Maschinen ist die Temperaturkompensation aktiviert.
- Falls nach dem Upgrade auf die Version 604.xx die Maschine nicht gebootet werden kann, beachten
Sie bitte die technische Information TI 2006-01V08 oder kontaktieren Sie Ihren Siemens
Servicetechniker.
8 von 47
