Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
5.2 Automatisches BIOS-Update am Stationsrechner
Hinweis:
Wenn die BIOS Version ≤ 1.50 ist, müssen Sie ein BIOS-Update durchführen.
Für die automatische Durchführung des BIOS-Updates am Stationsrechner muss zuvor eine Setup-CD
erstellt werden. Hierzu benötigen Sie einen Rechner mit Windows XP, der über ein CD-RW-Laufwerk
verfügt.
Die zur Erstellung erforderlichen Image-Dateien (siehe folgende Tabelle) sind auf der CD für die SW-
Version 604.01 SP1 im Verzeichnis "BIOS-Images" abgelegt.
Stationsrechner / Rechnertyp BIOS-Einstellungen / ISO-Image
SMP16-CPU086 CPU086_MC_SR_BIOS_Update.iso
Tabelle 5-1: Datei zur Erstellung der Setup-CDs für das BIOS-Update am Stationsrechner
5.2.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk an einem beliebigen Rechner ein.
→ Legen Sie die CD für die SW-Version 604.01 SP1 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei (siehe Tabelle oben) mithilfe des installierten Brennprogramms und folgen
Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
5.2.2 BIOS-Update am SR durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am Stationsrechner ein und booten Sie ihn von der CD,
indem Sie die Maschine einschalten.
Das BIOS-Update wird jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
22 von 47
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
5.3 Automatische BIOS-Einstellungen am Stationsrechner
Für die automatische Durchführung der BIOS-Einstellungen am Stationsrechner muss zuvor eine Setup-
CD erstellt werden. Hierzu benötigen Sie einen Rechner mit Windows XP, der über ein CD-RW-Laufwerk
verfügt.
Die zur Erstellung erforderlichen Image-Dateien (siehe folgende Tabelle) sind auf der CD für die SW-
Version 604.01 SP1 im Verzeichnis "BIOS-Images" abgelegt.
Stationsrechner / Rechnertyp BIOS-Einstellungen / ISO-Image
SMP16-CPU086 CPU086_SR_BIOS_Settings.iso
SIMATIC Box PC 627 CPU627_SR_BIOS_Settings.iso
Tabelle 5-2: Dateien zur Erstellung der Setup-CDs für die BIOS-Einstellungen am Stationsrechner
5.3.1 Setup-CD erstellen
→ Legen Sie eine leere CD-R in das Laufwerk an einem beliebigen Rechner ein.
→ Legen Sie die CD für die SW-Version 604.01 SP1 in das Laufwerk ein.
→ Öffnen Sie im Explorer auf der CD das Verzeichnis "BIOS-Images".
→ Öffnen Sie die Image-Datei für den entsprechenden Rechnertyp (siehe Tabelle oben) mithilfe des
installierten Brennprogramms und folgen Sie den Anweisungen auf dem Bildschirm.
→ Entfernen Sie nach Beendigung des Brennvorgangs die CDs aus den Laufwerken.
5.3.2 BIOS-Einstellungen am SR durchführen
Hinweis:
Stellen Sie vor Beginn der Arbeiten sicher, dass im BIOS in der Boot-Reihenfolge die CD-
ROM an erster Stelle steht, damit der Rechner von CD gebootet werden kann.
→ Legen Sie die erstellte CD in das Laufwerk am Stationsrechner ein und booten Sie ihn von der CD,
indem Sie die Maschine einschalten.
Die BIOS-Einstellungen werden jetzt automatisch vorgenommen.
→ Entfernen Sie nach Beendigung des Vorgangs die CD aus dem Laufwerk und schalten Sie die
Maschine wieder aus.
23 von 47
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
5.4 Vorbereitungen zur Installation der Software
5.4.1 Voraussetzungen
Voraussetzung für die Installation der SIPLACE-Software und der optionalen Visionrechnersoftware:
- Installation des Betriebssystems Windows XP Professional mit Service Pack 2 auf dem
Stationsrechner und auf dem Visionrechner (falls vorhanden)
(siehe Installationsanleitung Betriebssystem Windows XP, Artikelnummer 00194575-xx).
- Installation des Betriebssystems Windows XP Embedded auf dem MC-Rechner
(siehe Installationsanleitung "Betriebssystem Windows XP Embedded für den Maschinencontroller",
Artikel-Nr. 00195327-xx).
Die standardmäßige Bildschirmeinstellung in Windows muss verändert und der Touchscreen kalibriert
werden. Für diese Arbeiten müssen Sie als Administrator eingeloggt
sein!
5.4.2 Bildschirmeinstellungen ändern
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Display.
→ Klicken Sie auf die Registerkarte Settings.
→ Stellen Sie den Schieberegler im Feld "Screen resolution" auf "1024 by 768 pixels".

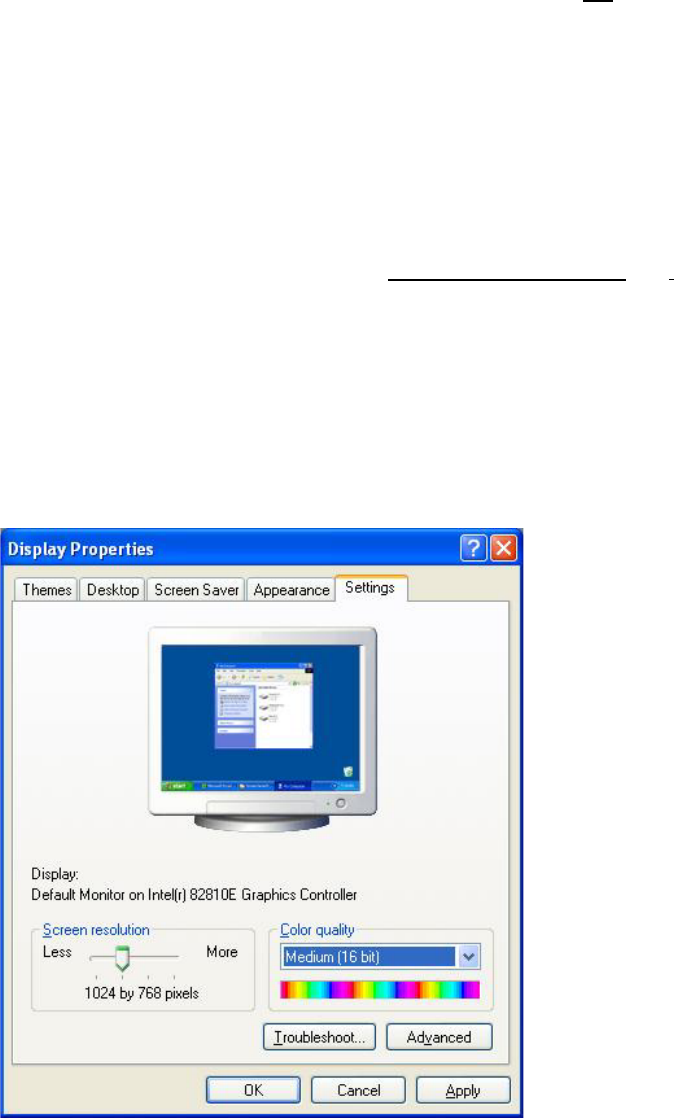

Abb. 5-1: Bildschirmeinstellungen
→ Bestätigen Sie die Einstellungen mit OK.
24 von 47
