Installationsanleitung Stationssoftw are Version 604.01 SP1 Ausgabe 12/2007 Abb. 5-6: TouchWare Properties – Registerkarte Mu ltiple Monitors (Beispiel für Monitor 2) → Klicken Sie auf die Nummer des Monitors, den Sie ka…
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007

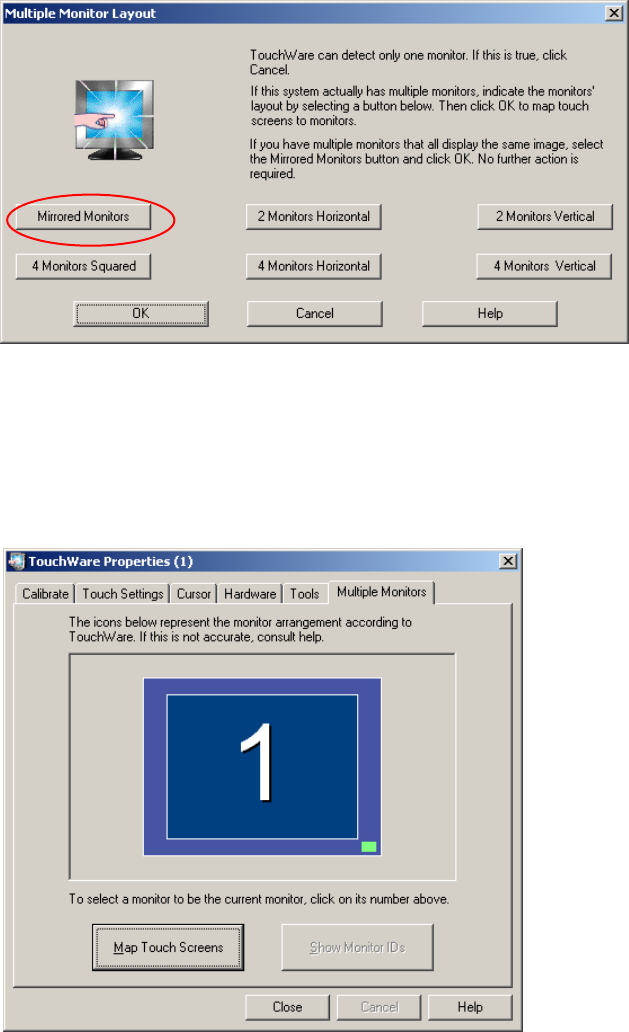

Abb. 5-4: Dialog "Multiple Monitor Layout"
→ Klicken Sie auf die Schaltfläche Mirrored Monitors.
→ Bestätigen Sie die Auswahl mit OK.
Die Touchscreens sind jetzt gemappt und die Registerkarte "Multiple Monitors" wird wieder angezeigt.
Abb. 5-5: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 1)
26 von 47
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007

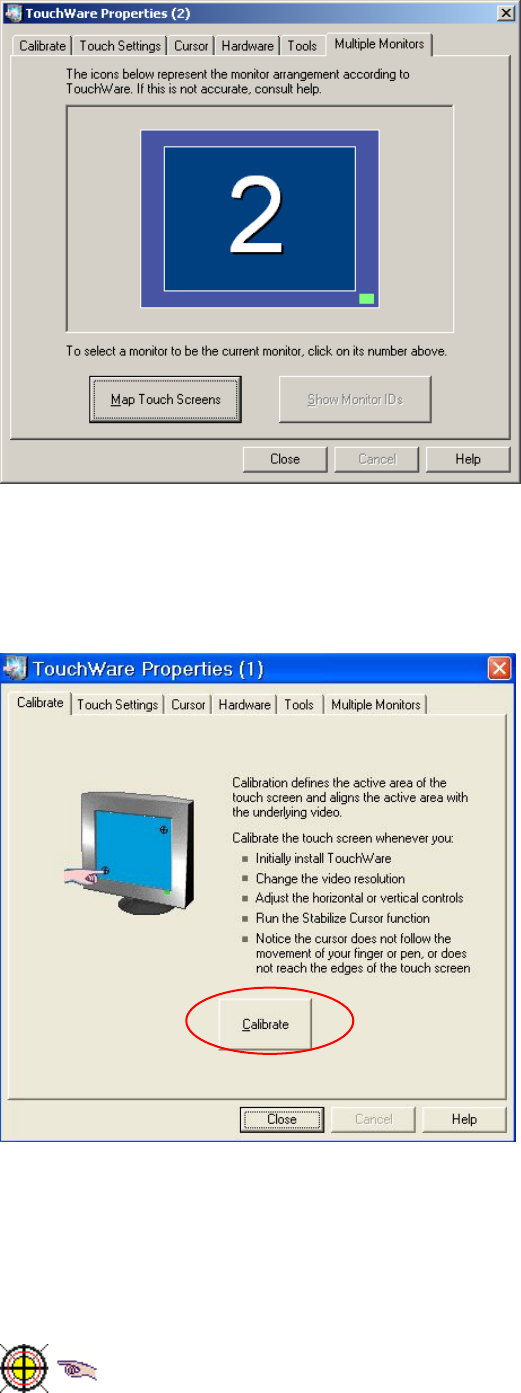

Abb. 5-6: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 2)
→ Klicken Sie auf die Nummer des Monitors, den Sie kalibrieren möchten.
→ Öffnen Sie die Registerkarte Calibrate.
Abb. 5-7: TouchWare Properties – Registerkarte Calibrate (Beispiel für Monitor 1)
→ Klicken auf die Schaltfläche Calibrate. Ein Symbol, das die Kalibriermarkierung darstellt, wird auf dem
Bildschirm angezeigt. Ein Handsymbol führt Sie durch die Kalibrierschritte, in dem es auf die
Kalibriermarkierung zeigt, die angetippt werden soll.
Abb. 5-8: Kalibriermarkierung
27 von 47
Installationsanleitung Stationssoftware Version 604.01 SP1 Ausgabe 12/2007
Hinweise:
Tippen Sie innerhalb von 20 Sekunden die Kalibriermarkierung an, da sonst die
Kalibrierung automatisch abgebrochen wird.
Vergewissern Sie sich, dass Sie direkt vor dem Monitor stehen.
Führen Sie die Kalibrierung in der Position (stehend oder sitzend) aus, die Sie
normalerweise einnehmen, wenn Sie an diesem Bildschirm arbeiten.
Tippen Sie mit einer Fingerspitze fest und präzise auf die Kalibriermarkierung.
Achten Sie darauf, dass kein anderer Finger zusätzlich den Bildschirm berührt.
→ Tippen Sie mit dem Finger auf die Kalibriermarkierung und achten Sie hierbei darauf, dass der gelbe
Bereich komplett vom Finger abgedeckt wird. Die Meldung "Hold" wird rund um das Handsymbol
angezeigt.
→ Bleiben Sie mit dem Finger so lange auf der Kalibriermarkierung, bis die Meldung "Touch Enabled"
angezeigt wird. Eine zweite Kalibriermarkierung wird jetzt angezeigt.
→ Wiederholen Sie die oben beschriebenen Schritte mit der zweiten Kalibriermarkierung.
Danach wird eine Dialogbox mit der Aufforderung zum Testen der Kalibrierung angezeigt. Sie können
daraufhin eine erneute Kalibrierung durchführen, falls Sie sich nicht sicher sind, dass Sie die
Kalibrierung auf die richtige Weise durchgeführt haben.
→ Führen Sie die oben beschriebene Prozedur auch für den zweiten Bildschirm durch.
→ Klicken Sie auf die Schaltfläche Close, um das Programm zu beenden.
28 von 47
