- 117 - 59. IFS-NX COMPONENTS(1) ＩＦＳ − ＮＸ 関係（１） 1 2 5 7 8 9 10 11 12 12 13 4 4 6 6 6 3 26 25 24 27 37 31 30 36 34 35 48 47 46 49 28 29 30 42 41 40 39 33 32 31 56 55 54 52 53 44 50 43 45 51 23 22 21 20 38 19 18 17 18 16 1…
- 116 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-22786 ROTARY FLUXER CABLE ASM
ロータリーフラクサケーブル組
1
2 401-22788 ROTARY FLUXER MOTOR ASM
ロータリーフラクサモータ組
1
3 HK-0436900-00 CONNECTOR
コネクタパーツ
1
4 401-22909 ROTARY_FLUXER_UPPER_FOR_MECH
ロータリフラクサ上部ユニット（メカ）
1
5 401-07100 BASE_PLATE
ベースプレート
(1)
6 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
7 401-07112 FLEXIBLE_COUPLING
カップリング
(1)
8 401-07111 BEARING_HOLDER
ベアリングホルダ
(1)
9 SM-6041002-TN BOLT
六角穴ボルト
(4)
10 401-07117 SAUCER_BASE
受け皿ベース
(1)
11 401-07101 SAUCER
受け皿
(1)
12 SM-6030802-TN SCREW
六角穴ボルト
(2)
13 401-07105 LOCATING_BLOCK
ブロック
(1)
14 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
15 401-07104 HINGE_BASE
ヒンジベース
(1)
16 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(1)
17 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
18 401-07103 LEVER
レバー
(1)
19 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
(1)
20 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
21 401-07110 PULL_SPRING
引張ばね
(1)
22 401-07119 PARALLEL_PIN_M5_L20
平行ピンＭ５＿Ｌ＝２０
(1)
23 401-07115 MICROMETER_HEAD
マイクロメータヘッド
(1)
24 401-07108 SPACE_COLLAR
スペースカラー
(1)
25 401-07116 KNURLED_KNOB_SCREW
つまみねじ
(1)
26 401-07102 SQUEEGEE
スキージ
(2)
27 SL-6031092-TN SCREW
座金付き六角穴ボルト
(1)
28 401-16015 FLUXER_STUD_L
フラクサスタッド＿Ｌ
(4)
29 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(4)
30 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(1)
31 401-22908 ROTARY_FLUXER_BASE_ASM_M
ロータリフラクサベース組（メカ）
1
32 401-16014 ROTARY_FLUXER_BASE
ロータリフラクサベース（メカ）
(1)
33 400-94910 ST CLAMP BR M
ＳＴクランプブラケットＭ
(1)
34 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
35 E1214-726-000 ST CLAMP
スタッカクランプ
(1)
36 E1109-723-000 LOCK HOLDER
ロックホルダー
(1)
37 SL-6041642-TN SCREW
座金付き六角穴ボルト
(1)
38 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
39 401-16012 BASE STAND_ASM
ベーススタンド組
(2)
40 401-16017 BASE_STAND
ベーススタンド
(1)
41 E7302-715-000 TH FRONT PLATE
ＴＨフロントプレート
(1)
42 E7306-705-000 PIN
トレーサポートピン
(1)
43 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
44 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
45 401-16018 STAND_SUPPORT
スタンドサポート
(1)
46 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
47 401-22733 COVER_V
カバー＿Ｖ
(1)
48 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
49 HX-0029400-00 FIXED BASE
固定ベース
(2)
50 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
51 EA-9500B01-00 CABLE BAND
束線バンド
(3)
52 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.066)
53 401-22732 SPACER_V
スペーサ＿Ｖ
(2)
54 401-22789 ROTARY FLUXER SWITCH ASM
ロータリーフラクサスイッチ組
(1)
55 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
56 E1602-723-000 MARKER
取り付けマーカ
(1)
57 401-24846 RATING_LABEL_ROTARY_STAMPING_WARE_M
レイティング＿ラベル＿ロータリ＿転写装置＿Ｍ
(1)
58 401-22904 ROTARY_FLUXER_UPPER_FOR_E
ロータリフラクサ上部ユニット（電動）
1
59 401-07108 SPACE_COLLAR
スペースカラー
(1)
60 401-07102 SQUEEGEE
スキージ
(2)
61 SL-6031092-TN SCREW
座金付き六角穴ボルト
(1)
62 401-07115 MICROMETER_HEAD
マイクロメータヘッド
(1)
63 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
(1)
64 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
65 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(1)
66 401-07110 PULL_SPRING
引張ばね
(1)
67 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(1)
68 401-07116 KNURLED_KNOB_SCREW
つまみねじ
(1)
69 401-07119 PARALLEL_PIN_M5_L20
平行ピンＭ５＿Ｌ＝２０
(1)
70 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
71 401-22724 BSAE_PLATE_V
ベースプレートＶ
(1)
72 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(4)
73 401-22731 CIRCULAR_POST_V
ポスト
(4)
74 401-22732 SPACER_V
スペーサ＿Ｖ
(2)
75 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
76 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(4)
77 401-07112 FLEXIBLE_COUPLING
カップリング
(1)
78 401-07111 BEARING_HOLDER
ベアリングホルダ
(1)
79 SM-6041002-TN BOLT
六角穴ボルト
(4)
80 401-07117 SAUCER_BASE
受け皿ベース
(1)
81 401-07101 SAUCER
受け皿
(1)
82 SM-6030802-TN SCREW
六角穴ボルト
(2)
83 401-07105 LOCATING_BLOCK
ブロック
(1)
84 401-07104 HINGE_BASE
ヒンジベース
(1)
85 401-07103 LEVER
レバー
(1)
86 401-22905 ROTARY_FLUXER_BASE_ASM_E
ロータリフラクサベース組（電動）
1
87 401-24846 RATING_LABEL_ROTARY_STAMPING_WARE_M
レイティング＿ラベル＿ロータリ＿転写装置＿Ｍ
(1)
88 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
89 SL-4040881-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
90 400-94487 ST_CLAMP_BR_E
ＳＴクランプブラケットＥ
(1)
91 SL-6041642-TN SCREW
座金付き六角穴ボルト
(1)
92 E1109-723-000 LOCK HOLDER
ロックホルダー
(1)
93 E1214-726-000 ST CLAMP
スタッカクランプ
(1)
94 401-22789 ROTARY FLUXER SWITCH ASM
ロータリーフラクサスイッチ組
(1)
95 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.066)
96 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
97 401-22733 COVER_V
カバー＿Ｖ
(1)
98 E1602-723-000 MARKER
取り付けマーカ
(1)
99 400-78576 RAIL_CAP
レールキャップ
(2)
100 401-22725 ROTARY_FLUXER_BASE_E_V
ロータリー＿フラクサ＿ベース＿Ｅ＿Ｖ
(1)
101 ST-1030651-SN TAPPING SCREW D=3 L=6
タッピンねじ Ｄ＝３ Ｌ＝６
(2)
102 400-77518 SLIDE_RAIL
スライドレール
(2)
103 SM-3031052-TN SCREW M3 L=10
丸ねじ Ｍ３ Ｌ＝１０
(14)
104 SM-1031201-SC SCREW M3X0.5 L=12
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(2)
105 401-22726 X_STOPPER_BR_V
Ｘ＿ストッパ＿ブラケット＿Ｖ
(1)
106 400-68181 X_GUIDE_PIN_FRONT
エックスガイドピンフロント
(1)
107 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(4)
108 400-77520 Y_STOPPER_PLATE
ワイストッパープレート
(2)
109 400-77519 PLUNGER_PLATE
プランジャープレート
(2)
110 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
111 HX-0029400-00 FIXED BASE
固定ベース
(2)
112 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
113 EA-9500B01-00 CABLE BAND
束線バンド
(3)
114 401-22788 ROTARY FLUXER MOTOR ASM
ロータリーフラクサモータ組
1
115 CM-6004000-01 CHINA ROHS LABEL E S
中国ＲｏＨＳラベル Ｅ 小
1
116 401-47175 CONNECTOR_PLATE_ROTARY_FLXR
コネクタプレートロータリ
1
117 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
2
118 HK-0436900-00 CONNECTOR
コネクタパーツ
1
- 117 -

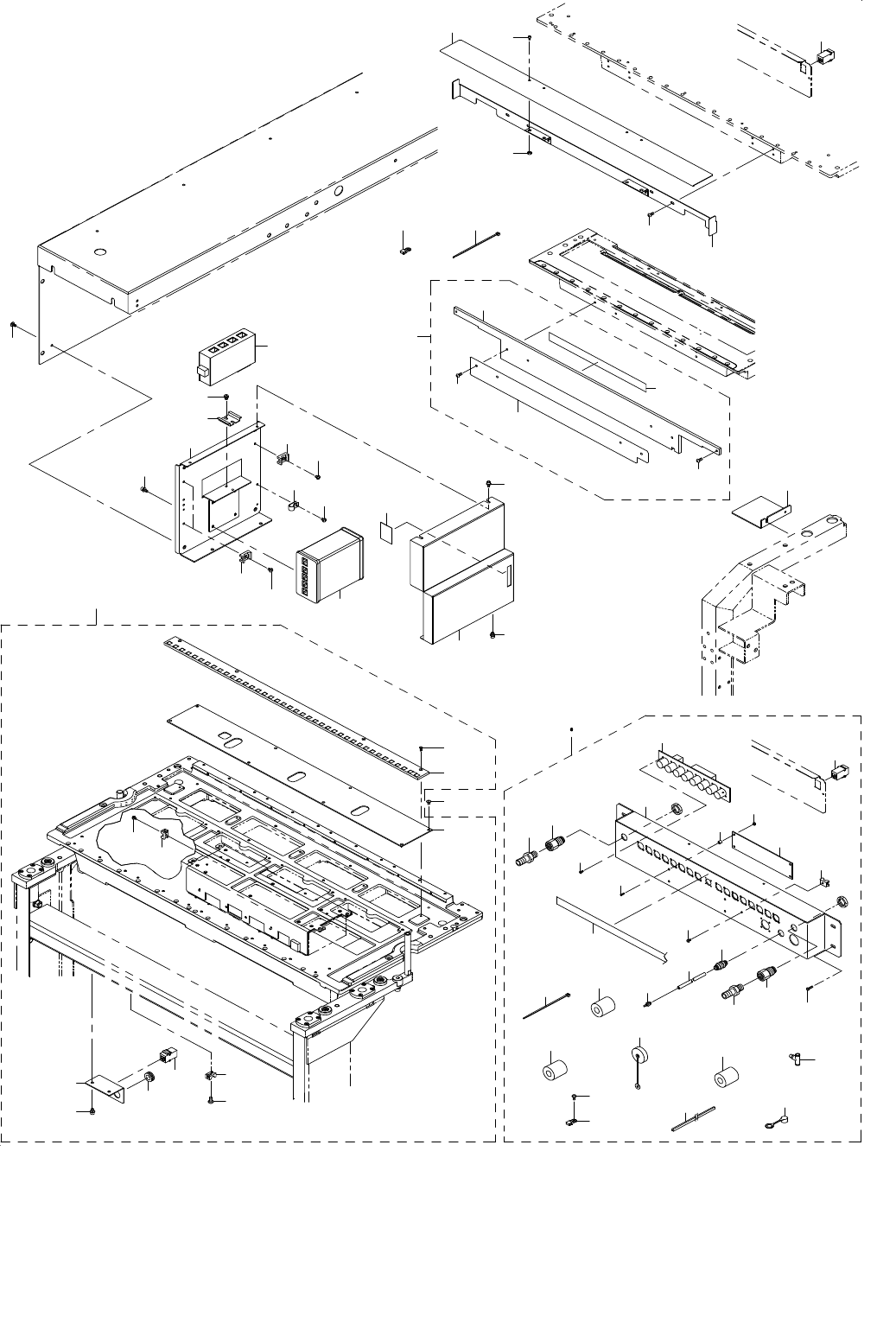

59.IFS-NX COMPONENTS(1)
ＩＦＳ − ＮＸ 関係（１）
1
2
5
7
8
9
10
11
12
12
13
4
4
6
6
6
3
26
25
24
27
37
31
30
36
34
35
48
47
46
49
28
29
30
42
41
40
39
33
32
31
56
55
54
52
53
44
50
43
45
51
23
22
21
20
38
19
18
17
18
16
15
62
65
61
67
65
66
60
68
58
59
63
64
14
57
- 118 -
NOTE( 注記 ) #01....FOR EN(TYPE FIXED BANK) ＥＮ（固定バンク仕様）
#02....TYPE FIXED BANK 固定バンク仕様
#03....TYPE REPLACING OVERALL 一括交換台車仕様
CHANGER TRUCK
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-73032 4 PORT MPC
４ポート ＭＰＣ
1
2 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
3 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
4
4 HX-0045400-00 TIE MOUNT
タイマウント
3
5 401-47197 MPC_BASE_VA
ＭＰＣ＿ベース＿ＶＡ
1
6 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
7 400-73033 SWITCHING HUB
スイッチングハブ
1
8 400-71597 CAREER_RAIL_30
キャリアレール３０
1
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
10 401-11857 MPC_COVER_V2
ＭＰＣ＿カバー＿Ｖ２
1
11 400-49414 CHIP BOX MIRROR
チップボックスミラー
1
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
13 HX-0015000-0F CABLE CLAMP
ケーブルクリップ
1
14
#02
400-75525 RFID-PARTS_BANK UNIT
ＲＦＩＤパーツバンクユニット
1
15 400-73665 ANTENNA ARRAY 8.5MM PITCH / 80 POSITION
アンテナアレイ８．５ＭＭ／８０ピッチポジション
(1)
16 400-79782 SHEILD BRACKET 80
シールド ブラケット ８０
(1)
17 HX-0026800-00 CONDUCTIVE TAPE
導電性テープ
(1)
18 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(6)
19
#01
400-65035 BANK COVER(EN-RFID)
バンクカバー（ＥＮ−ＲＦＩＤ）
1
20
#01
400-65036 BANK FLAP(EN-RFID)
バンクフラップ（ＥＮ−ＲＦＩＤ）
1
21
#01
SM-6030552-KS SCREW
平ねじ Ｍ３ Ｌ＝５
4
22
#01
NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
4
23
#01
SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
4
24
#02
400-73893 CABLE SUPPORT BRACKET
ケーブルサポートブラケット
2
25
#02
HK-0651200-60 CONNECTOR
コネクタ
1
26
#02
HX-0034400-00 HARNESS PARTS
束線パーツ
5
27
#02
EA-9500B01-00 CABLE BAND
束線パーツ
5
28 400-76300 CONNECTOR BRACKET ASM (RFID)
コネクタブラケット組 （ＲＦＩＤ）
1
29
#01
400-76301 CONNECTOR BRACKET ASM (RFID_EN)
コネクタブラケット組 （ＲＦＩＤ＿ＥＮ）
1
30 PJ-3010651-06 KNIFE UNION
メスユニオン
(2)
31 E2904-700-000 SOCKET
ソケット
(2)
32 PJ-2300061-00 UNION 06
隔壁用ユニオン ０６
(1)
33 PJ-3050600-04 TEE
チーズ
(1)
34 HX-0034400-00 HARNESS PARTS
束線パーツ
(5)
35 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(5)
36 HX-0009600-0A EDGING BUSH
エッジングブッシュ
(0.21)
37
#01
HK-0436900-00 CONNECTOR PARTS
コネクタパーツ
(16)
38 HK-0651200-60 CONNECTOR
コネクタ
(1)
39 PJ-0320090-05 NIPPLE
エアカプラニップル
(1)
40 E2642-721-000 CONNECTOR NO. LABEL
コネクタＮＯ．ラベル
(1)
41 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(1.3)
42 EA-9500B01-00 CABLE BAND
束線バンド
(9)
43 E8615-715-0A0 FEEDER BANK CIRCUIT BOARD ASM.
フィーダバンク基板組
(2)
44 E8618-721-0A0 FEEDER I/F BOARD ASM.
フィーダＩ／Ｆ基板組
(1)
45 E2508-729-000 CONNECTOR BRACKET
コネクタブラケット
(1)
46
#01
HN-0017900-0B NOISE FILTER
ノイズフィルタ
(2)
47
#01
HN-0017900-0D FERRITE CLAMP
フェライトクランプ
(4)
48
#01
HK-0429900-8A CAP
キャップ
(1)
49
#01
HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ（Ｌ）
(3)
50 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(16)
51 SM-4031201-SC SCREW M3 X 12
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝１２
(4)
52 HX-0033500-0A SPACER
基板パーツ
(4)
53 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(4)
54 SM-4020801-SC SCREW M2 X 8
なべ小ねじ Ｍ２ Ｌ＝８
(4)
55 HX-0029400-00 FIXED BASE
固定ベース
(1)
56 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
57
#03
400-99093 RFID-PARTS E BANK UNIT
ＲＦＩＤパーツＥバンクユニット
1
58 400-90031 ANTENNA ARRAY 17MM PITCH /40 POSITION
アンテナアレイ１７ＭＭピッチ／４０ポジション
(1)
59 SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(4)
60 401-38827 E_BANK_BASE_COVER
Ｅ＿バンク＿ベース＿カバー
(1)
61 400-99095 IS_CONN_BR
ＩＳコネクタブラケット
(1)
62 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
63 HK-0651200-60 CONNECTOR
コネクタ
(1)
64 HX-0005500-0D RUBBER BUSH D
ゴム ブッシュ Ｄ
(1)
65 HX-0029400-00 FIXED BASE
固定ベース
(2)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
68
#03
SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
8
