Konfiguration
Konfigurationseinstellungen in ASM OIB
22 SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2
3.1.1
3.1.1 Factory Explorer starten
Factory Explorer starten

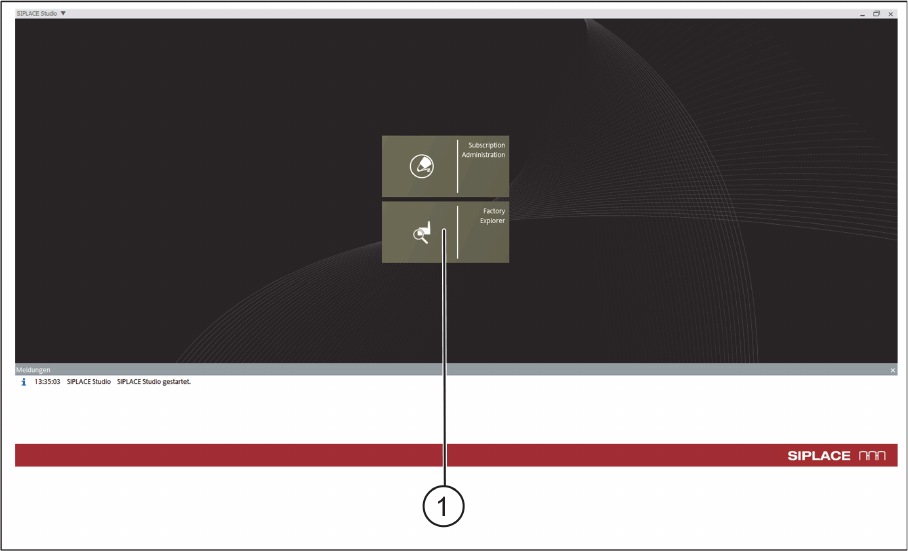

► Starten Sie im ASM Studio das Modul Factory Explorer (1).
ASM Studio – Factory Explorer starten
Konfiguration
Konfigurationseinstellungen in ASM OIB
SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2 23
► Der Factory Explorer wird geöffnet.
Factory Explorer – Zentrale Einstellungen
► Wählen Sie Zentrale Einstellungen (1).
⇨ Wurde der Order Manager installiert, stehen in OIB die Anwendungseinstellungen=> Material Setup
Assistant (2) zur Verfügung.
► Nehmen Sie unter Anwendungseinstellungen=> Material Setup Assistant (2) und den dazugehöri
-
gen Eigenschaften (3) die Einstellungen vor.
HINWEIS
Hilfe zu den Einstellungen
Hilfeinformationen zu den einzelnen Parametern und Einstellungen werden an der Soft
-
wareoberfläche unter Eigenschaftsbeschreibung (4)angezeigt.
Konfiguration
Konfigurationseinstellungen in ASM OIB
24 SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2
3.1.2
3.1.2 Fabrikaufbau festlegen
Fabrikaufbau festlegen
Damit der Workflow im SIPLACE Material Setup Assistant konfiguriert werden kann, muss im Factory
Explorer der Fabrikaufbau Ihrer Firma vorhanden sein. Die Beschreibung und die Elemente des Fabri
-
kaufbaus orientieren sich an der Norm ISA-95.
Für den Material Setup Assistant Workflow benötigte Elemente
Damit der Materialfluss im SIPLACE Material Setup Assistant mit Wiederverwendung funktioniert, müs
-
sen Sie zusätzliche Elemente im Fabrikaufbau definieren. Ebenso müssen diese Elemente im ASM Ma
-
terial Manager vorhanden sein.
▪ Im Vorrüstbereich:
– AFP
Der Active Feeder Pool (AFP) dient als Zwischenlager im Vorrüstbereich, um Förderer für die
spätere Wiederverwendung zu parken. Als AFP-Hardware werden Fördererregale verwendet.
Es ist auch möglich Dockingstationen mit Wechseltisch als AFP-Hardware zu verwenden.
– REDBOX
Die REDBOX dient als Behälter für abgerüstetes Material, welches im Vorrüstbereich verbleiben
soll, da der Förderer benötigt wird.
▪ Für die Linie:
– PickingPlace (PIP)
Arbeitsbereich, an den die Materialien zur Produktion an die Linie angeliefert werden.
– ParkingPlace (PAP)
Arbeitsbereich, der als Zwischenlager an der Linie fungiert.
WARNUNG
Fabrikaufbau gemäß ASM Material Manager
Der Fabrikaufbau für den SIPLACE Material Setup Assistant muss dem Fabrikaufbau des ASM
Material Manager entsprechen. Die Elementnamen müssen identisch sein!
➢ Stellen Sie Sicher, dass der Fabrikaufbau sowie die Elementnamen in beiden Systemen
identisch sind.
► Die Beschreibung der einzelnen Elemente entnehmen Sie der Bedienungsanleitung ASM
Material Manager.
Deutsch [Art. Nr. 00197586-xx]
Englisch [Art. Nr. 00197587-xx]
HINWEIS
Elemente im Factory Explorer anlegen
Die Handhabung für das Anlegen der Elemente im Factory Explorer entnehmen Sie der Online
Hilfe des Factory Explorers.
