Konfiguration Konfigurationseinstellungen in ASM OIB SIPLACE Material Setup Assistant 2.2 SIPLACE Material Set up Ass istant 2.2 27 3.1.2.3 3 . 1 . 2 . 3 S I P L A C E P r o L in e C o n t r o l A d a p t e r m it M S A …
Konfiguration
Konfigurationseinstellungen in ASM OIB
26 SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2
3.1.2.2
3.1.2.2 Setup Center Adapter mit AFP zuordnen
Setup Center Adapter mit AFP zuordnen
Mit dieser Einstellung muss festgelegt werden, mit welchem OIB-Adapter der Active Feeder Pool (AFP)
kommunizieren soll. Dieser Dienst steuert die Wiederverwendung mit der Hardware im Active Feeder
Pool.
► Wählen Sie Dienstkonfiguration (1).
Dienstkonfiguration – Registerkarte – Dienstdetails
► Suchen Sie in der Registerkarte Nicht konfigurierte Dienste (2) den Dienst Siplace.SetupCenter.Ma
-
terialControl.
► Ziehen Sie diesen Dienst mit der Maus auf den Eintrag (3) für den AFP im Fabrikaufbau.
⇨ Die Eigenschaften werden angezeigt (4).
Konfiguration
Konfigurationseinstellungen in ASM OIB
SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2 27
3.1.2.3
3.1.2.3 SIPLACE Pro Line Control Adapter mit MSA verbinden
SIPLACE Pro Line Control Adapter mit MSA verbinden
Mit dieser Einstellung wird die Verbindung zwischen SIPLACE Material Setup Assistant und SIPLACE
Pro hergestellt. Dadurch werden die Lose in die Line Control GUI eingetragen.
► Wählen Sie Dienstkonfiguration (1).

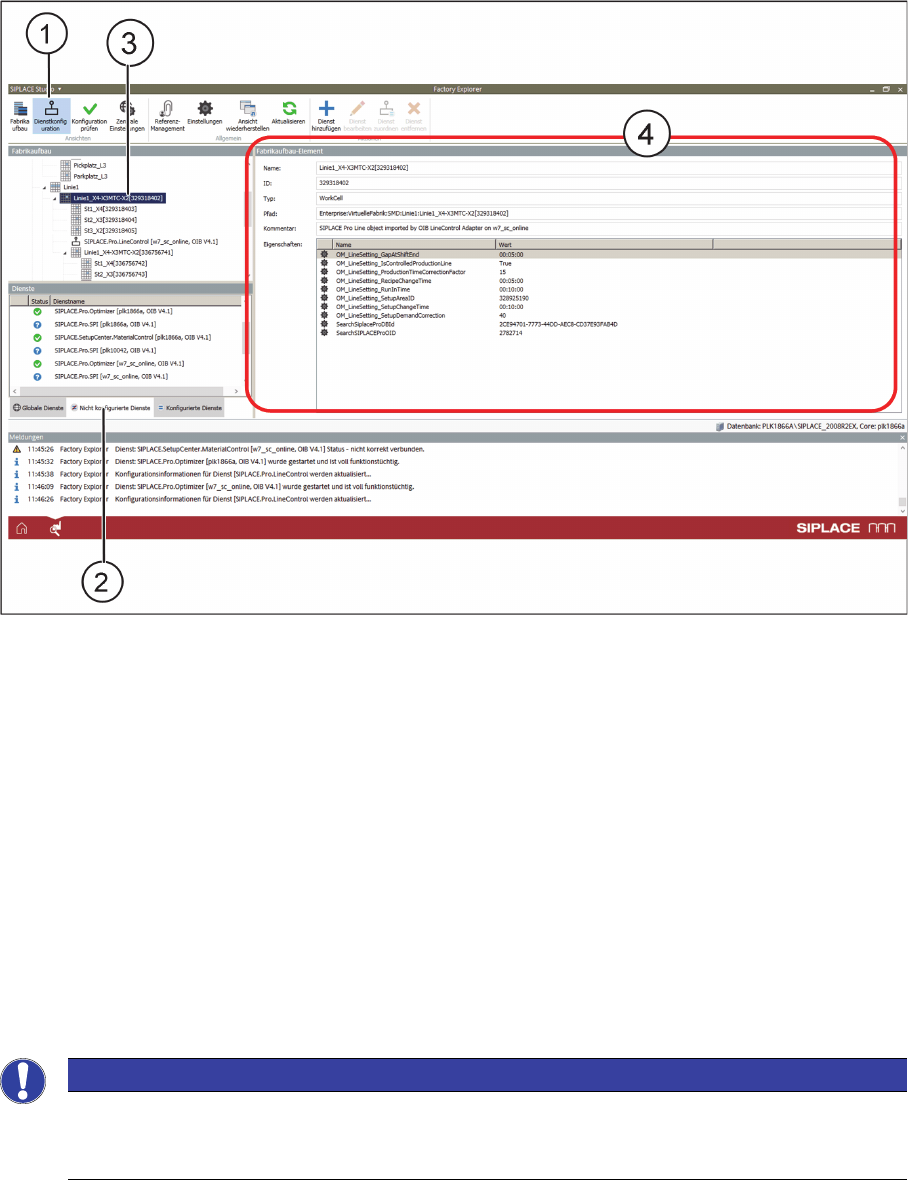

Dienstkonfiguration – Registerkarte – Fabrikaufbau-Element
► Suchen Sie in der Registerkarte Nicht konfigurierte Dienste (2) den Dienst Siplace.Pro.LineControl.
► Ziehen Sie diesen Dienst mit der Maus auf den Eintrag (3) der Linie im Fabrikaufbau.
⇨ Die Eigenschaften werden angezeigt (4).
3.1.3
3.1.3 Materialfluss festlegen
Materialfluss festlegen
Nach erfolgreicher Definition des Fabrikaufbaues müssen Sie den Materialfluss Ihrer Fabrik festlegen.
D.h, Sie müssen festlegen, welche Materiallager die Vorrüstbereiche versorgen und welche Vorrüstbe
-
reiche den Produktionslinien zugeordnet sind.
Materiallager dem Vorrüstbereich zuordnen
Legen Sie fest, welches Materiallager dem Vorrüstbereich zugeordnet werden soll. Der Materialfluss,
sowie die Wiederverwendung von Material, findet zwischen dem ausgewählten Vorrüstbereich und dem
zugewiesenen Lager statt. Je nach Fabrikaufbau können z.B. mehrere Vorrüstbereiche einem Lager zu
-
geordnet werden.
HINWEIS
Bei Workflow mit ASM Material Manager für MSA
Bei der Installation von ASM Material Manager für MSA wird automatisch ein Lager angelegt.
Dieses Lager muss hier zugewiesen werden.
Konfiguration
Konfigurationseinstellungen in ASM OIB
28 SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2
► Wählen Sie Zentrale Einstellungen.

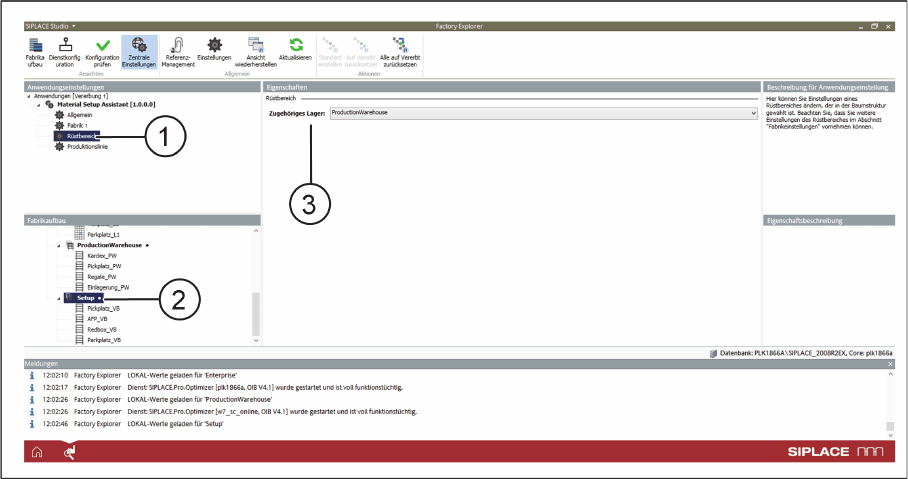

Anwendungseinstellungen: Rüstbereich
► Wählen Sie unter Anwendungseinstellungen => Material Setup Assistant in der Baumstruktur Rüs
-
tbereich (1).
► Wählen Sie unter Fabrikaufbau (2) den Vorrüstbereich aus.
► Weisen Sie unter Eigenschaften => Zugehöriges Lager (3) dem ausgewählten Vorrüstbereich das
gewünschte Lager zu.
