Konfiguration Konfigurationseinstellungen in ASM OIB 34 SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2 .2 Einstellungen in OIB - Fabrik Die Optionen Material für konstante Tisc he und Festrüstung…
Konfiguration
Konfigurationseinstellungen in ASM OIB
SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2 33
Optionale Einstellungen
3.1.6.1
3.1.6.1 Konstante Tische und Nachfüllmaterial
Konstante Tische und Nachfüllmaterial
SIPLACE Material Setup Assistant unterstützt Festrüstungen und konstante Tische in zwei Varianten:
▪ Ohne Nachfüllmaterial
– Es wird in der Regel kein Material angefordert, da die nötige Grundrüstung normalerweise auf
den Tischen vorhanden ist. Lediglich wenn ein Bauelement auf einem Tisch komplett fehlt, wird
dieses angefordert.
– Nachfüllrollen werden „bei Bedarf“ über ASM Material Manager- Vollversion (z.B. Nachbezug an
der Linie) angefordert. Dies kann auch in Setup Center automatisiert werden.
▪ Mit Nachfüllmaterial
– Wie bei flexiblen Tischen wird Material für die Grundrüstung (welches in der Regel vorhanden
ist), sowie das Nachfüllmaterial angefordert.
Parameter Funktion
Korrekturfaktor für Produkti
-
onszeit
Die durch SIPLACE Pro errechnete Produktionszeit kann durch die
-
sen Faktor verändert werden. Dauert die Produktion real z. B. 5% län
-
ger, so ist 1,05 anzugeben.
Materialwiederverwendung Sie legen fest, ob für die Produktionslinie die Materialwiederverwen
-
dung angewendet werden soll oder nicht.
Aktiviert: Standardeinstellung. Der Workflow von Material Setup As
-
sistant wird mit Materialwiederverwendung an der Linie durchgeführt.
HINWEIS!
Ein gemischter Betrieb von S-, X- und E-Förderern ist im SIPLACE
Material Setup Assistant möglich. Dieses erfordert durch die fehlende
Signalisierungsmöglichkeit von Materialwiederverwendung der S-För
-
derer im AFP jedoch einen abweichenden Ablauf.
Siehe dazu Gemischter Betrieb von S-Förderern und X- Förderern an
einer Linie.
Deaktiviert: (Nur bei Betrieb von S-Förderern an einer Linie).
Deaktivieren Sie diese Option, falls die Stationen ihrer Linie nur mit S-
Förderern betrieben werden. Diese S-Förderer sind für die Material
-
wiederverwendung nicht verwendbar.
Setup Center Schwellwerte
verwenden
Es werden die Schwellwerteinstellungen von ASM Setup Center ver
-
wendet, um die Korrektur des Materialbedarfes zu berechnen.
Material für konstante Tische
und Festrüstung anfordern
Aktivieren Sie diese Option, wenn für diese Produktionslinie auch für
konstante Tische und feste Rüstungen das Material angefordert wer
-
den soll.
Siehe dazu "3.1.6.1 Konstante Tische und Nachfüllmaterial" [ ➙ 33].
Nachfüllmaterial anfordern Aktivieren Sie diese Option, wenn für diese Produktionslinie Nachfüll
-
material angefordert werden soll. Siehe dazu "3.1.6.1 Konstante Ti
-
sche und Nachfüllmaterial" [ ➙ 33].
Benutze Fabrikkalender Wählen Sie, ob der Fabrikkalender verwendet werden soll oder nicht.
Konfiguration
Konfigurationseinstellungen in ASM OIB
34 SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2
Einstellungen in OIB - Fabrik
Die Optionen Material für konstante Tische und Festrüstung anfordern und Nachfüllmaterial anfordern
erzwingen in Kombination folgende vier Szenarien.
Beispiel: Linie mit zwei Bestückautomaten mit jeweils zwei Tischen
1. Rüstung mit flexiblen Tisch (Standard)
2. Rüstung mit festen/konstanten Tisch
3. Rüstung mit flexiblen Tisch (Standard)
4. Rüstung mit festen/konstanten Tisch
Material für konstante Tische und
Festrüstung
Nachfüllmaterial anfordern Auswirkung
Ein Ein ▪ Grundrüstung an den Ti
-
schen 1 bis 4.
▪ Nachfüllmaterial wird für die
Tische 1 bis 4 angefordert.
Ein Aus ▪ Grundrüstung an den Ti
-
schen 1 bis 4.
▪ An den Tischen 1 bis 4 wird
kein Nachfüllmaterial ange
-
fordert.
Aus Ein ▪ Grundrüstung nur an den Ti
-
schen 1 und 3.
▪ Nachfüllmaterial wird für die
Tische 2 und 4 angefordert.
Aus Aus ▪ Grundrüstung nur an den Ti
-
schen 1 und 3.
▪ An den Tischen 1 bis 4 wird
kein Nachfüllmaterial ange
-
fordert.
Konfiguration
Konfigurationseinstellungen in ASM OIB
SIPLACE Material Setup Assistant 2.2 SIPLACE Material Setup Assistant 2.2 35
3.1.7
3.1.7 Konfigurationen für SIPLACE Pro
Konfigurationen für SIPLACE Pro
► Wählen Sie Zentrale Einstellungen.
► Wählen Sie unter Anwendungseinstellungen in der Baumstruktur Allgemein (1).
► Wählen Sie unter Eigenschaften die Registerkarte SIPLACE Pro (2).

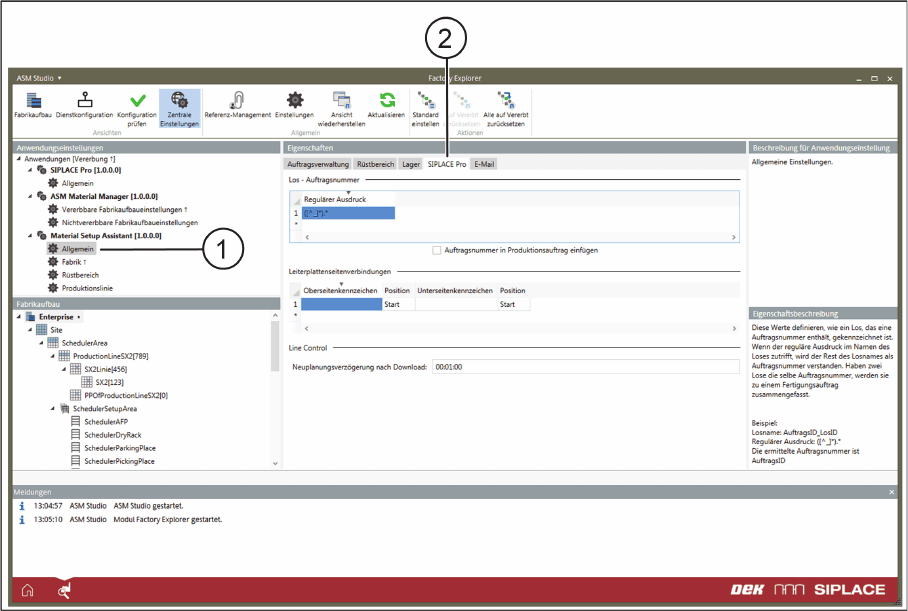

Anwendungseinstellungen – Allgemein: Registerkarte – SIPLACE Pro
► Nehmen Sie die folgenden Einstellungen vor.
Los-Auftragsnummer
Mit Hilfe von regulären Ausdrücken können Sie definieren, wie ein Los, das eine Auftragsnummer ent
-
hält, gekennzeichnet ist. Wenn der reguläre Ausdruck im Namen des Loses zutrifft, wird der Rest des
Losnamens als Auftragsnummer verstanden. Besitzen zwei Lose dieselbe Auftragsnummer, werden
diese Lose zu einem Fertigungsauftrag zusammengefasst.
▪ Auftragsnummer in Produktionsauftrag einfügen
– Aktiviert: Die Auftragsnummer, die mit dem regulären Ausdruck ermittelt wurde, wird mit dem
entsprechenden Los in den Produktionsplan in SIPLACE Line Control GUI eingetragen.
Leiterplattenseitenverbindungen
Falls die Leiterplattenbeschreibung für die Ober-und die Unterseite in SIPLACE Pro aufgeteilt wurde,
können Sie hier die Bezeichnung für die Ober- und die Unterseite entsprechend hinzufügen. Dieses ist
hilfreich, falls in SIPLACE Pro noch jeweils zwei Leiterplatten für die Ober-und Unterseite erstellt wurden
Line Control
Nach einem Download soll nach dieser Zeit eine Neuplanung ausgeführt werden.
