20.デバイステーブルD1(1∼70)(WSD)
20.Device table D1(1∼70)(WSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
77 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
78 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L FE
79 K5262N SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M6X35L FE
80 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L FE
81 H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L FE
83 H5328A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X35L FE
84 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L FE
85 H5327A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X30L FE
86 H5332A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X50L FE
87 H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L FE
88 H5341A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X20L FE
89 H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L FE
90 H5362A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X35L FE
92 H5364A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M10X45L FE
93 H5391A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X40L FE
94 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
96 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
97 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
98 N1080A NUT, HEX ﾅｯﾄ 六角 M4 P=0.7 FE
99 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L FE
100 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
101 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
102 N1082A NUT, HEX ﾅｯﾄ 六角 M5 P=0.8 FE
103 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H FE
104 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
105 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
106 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H FE
107 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
108 W1026A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 10M/M FE
109 W1048A WASHER, FLAT ﾜｯｼｬ 平 4W-12 FE
110 W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M FE
111 N1096A NUT, HEX ﾅｯﾄ 六角 M12 P=1.75 FE
112 K5258A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X25L FE
113 WSD5121 2 CLAMPER ｸﾗﾝﾊﾟ FE
114 S4040X 1 SENSOR, PHOTO ｾﾝｻﾌｫﾄ EE-SPX306-W2A OT
CP-642ME PARTS LIST ver06
20 - 5
20.デバイステーブルD1(1∼70)(WSD)
20.Device table D1(1∼70)(WSD)
20.デバイステーブルD1(1∼70)(WSD)
20.Device table D1(1∼70)(WSD)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
116 WSD5441 1 STEADY BRACE 振れ止め PL
117 WSD0900 2 STEADY BRACE 振れ止め PL
118 AWSD5480 1 CLAMPER ｸﾗﾝﾊﾟ OT
119 WSD4030 106 RETAINER, RAIL 押え ﾚｰﾙ FE
120 H5303A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X22L FE
121 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L FE
122 H5392A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X45L FE
123 H5262H SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M6X20L FE
124 N1085A NUT, HEX ﾅｯﾄ 六角 M6 FE
125 W1015A WASHER, CONICAL ﾜｯｼｬ 皿 M-10-H FE
126 W1051A WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X125 FE
127 WSD4040 1 COVER, SAFETY ｶﾊﾞｰ 安全 FE
128 WPZ3472 2 SPRING, PLATE ｽﾌﾟﾘﾝｸﾞ 板 FE
129 WPZ3480 2 BKT, COVER BKT ｶﾊﾞｰ FE
130 WPZ3521 1 COVER ｶﾊﾞｰ FE
131 WPZ3530 1 COVER ｶﾊﾞｰ FE
132 WPZ3540 1 COVER ｶﾊﾞｰ FE
133 K5174A SCREW, C/R PAN 小ﾈｼﾞ十穴鍋 M4X10L FE
134 K5182T SCREW, C/R PAN 小ﾈｼﾞ十穴鍋 M6X12L FE
135 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L FE
136 H2087A 4 PIN, TAPER ﾋﾟﾝ ﾃｰﾊﾟ 1P M 8X50 ﾀｯﾌﾟﾄｵｼ OT
137 WPZ3550 2 PLATE, TIGHTENING ﾌﾟﾚｰﾄ 締付け FE
138 GXD7050 1 HOOK ﾌｯｸ FE
139 N4002A 1 SCREW ﾈｼﾞ M4X12L FE
140 WSD0710 4 SPACER ｽﾍﾟｰｻ t=0.95 FE
141 WSD0720 4 SPACER ｽﾍﾟｰｻ t=1.05 FE
142 WSD0730 4 SPACER ｽﾍﾟｰｻ t=1.10 FE
143 WSD0740 4 SPACER ｽﾍﾟｰｻ t=0.975 FE
144 WSD0750 4 SPACER ｽﾍﾟｰｻ t=1.025 FE
注1.(4)WSD5010の付属品
Note1. : Inserted into (No.4) WSD5010.
Note.1 : Inserted into(No.4)WSD0331.
CP-642ME PARTS LIST ver06
20 - 6
20.デバイステーブルD1(1∼70)(WSD)
20.Device table D1(1∼70)(WSD)
CP-642ME PARTS LIST ver06
21 - 1

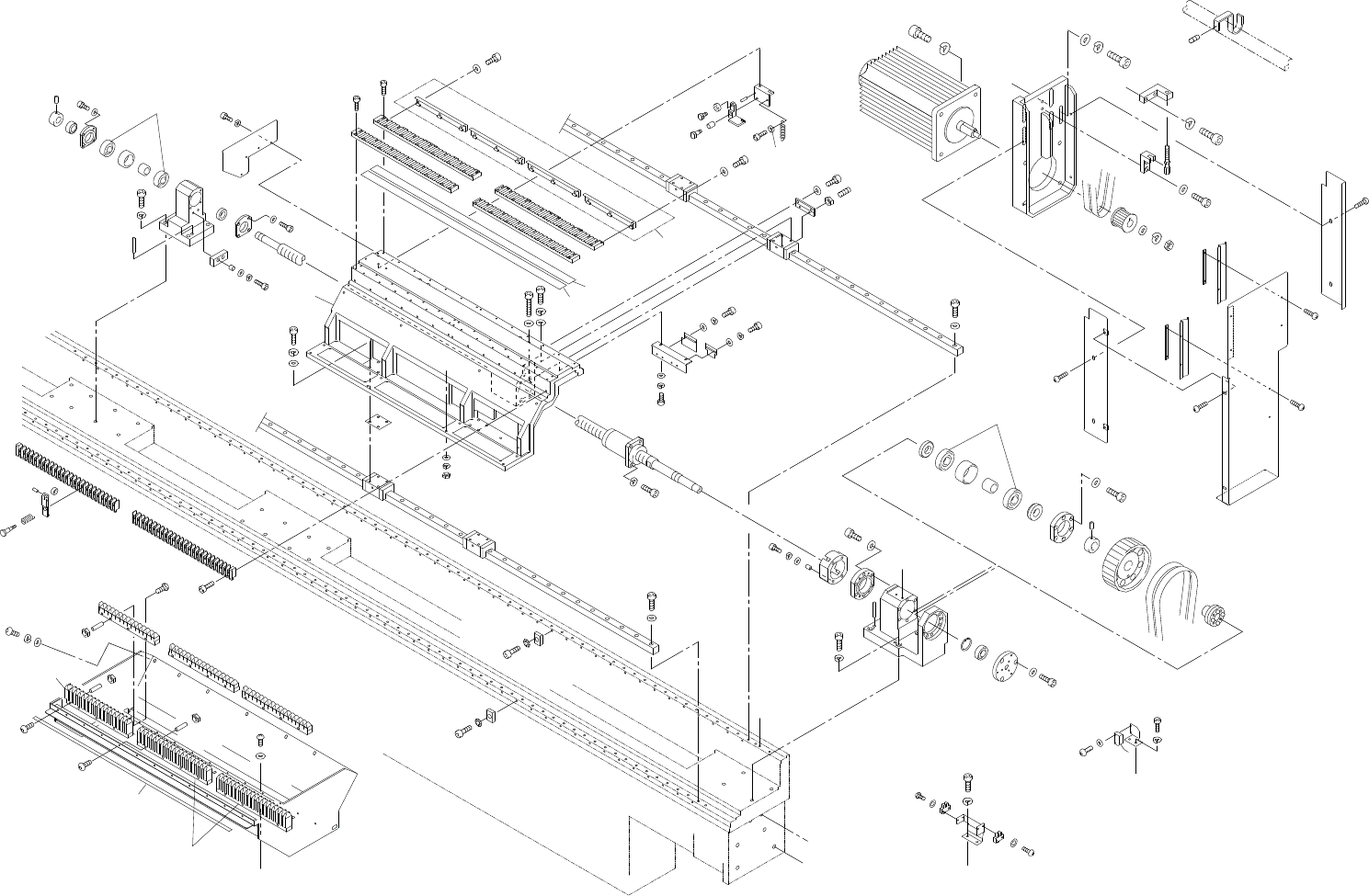

21.デバイステーブル D2(51∼100)(WSD)
21.Device table D2(51∼100)(WSD)
21.デバイステーブル D2(51∼100)(WSD)
21.Device table D2(51∼100)(WSD)
