35.アウトコンベア(正逆流れ)(オプション)(WQC) 35.Out conveyor(Board flow changeover manual)(Option)(WQC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 WQC1030 1 BKT, SENSOR BKT ｾﾝ…

100%1 / 215
CP-642ME PARTS LIST ver06
35 - 1
35.アウトコンベア(正逆流れ)(オプション)(WQC)

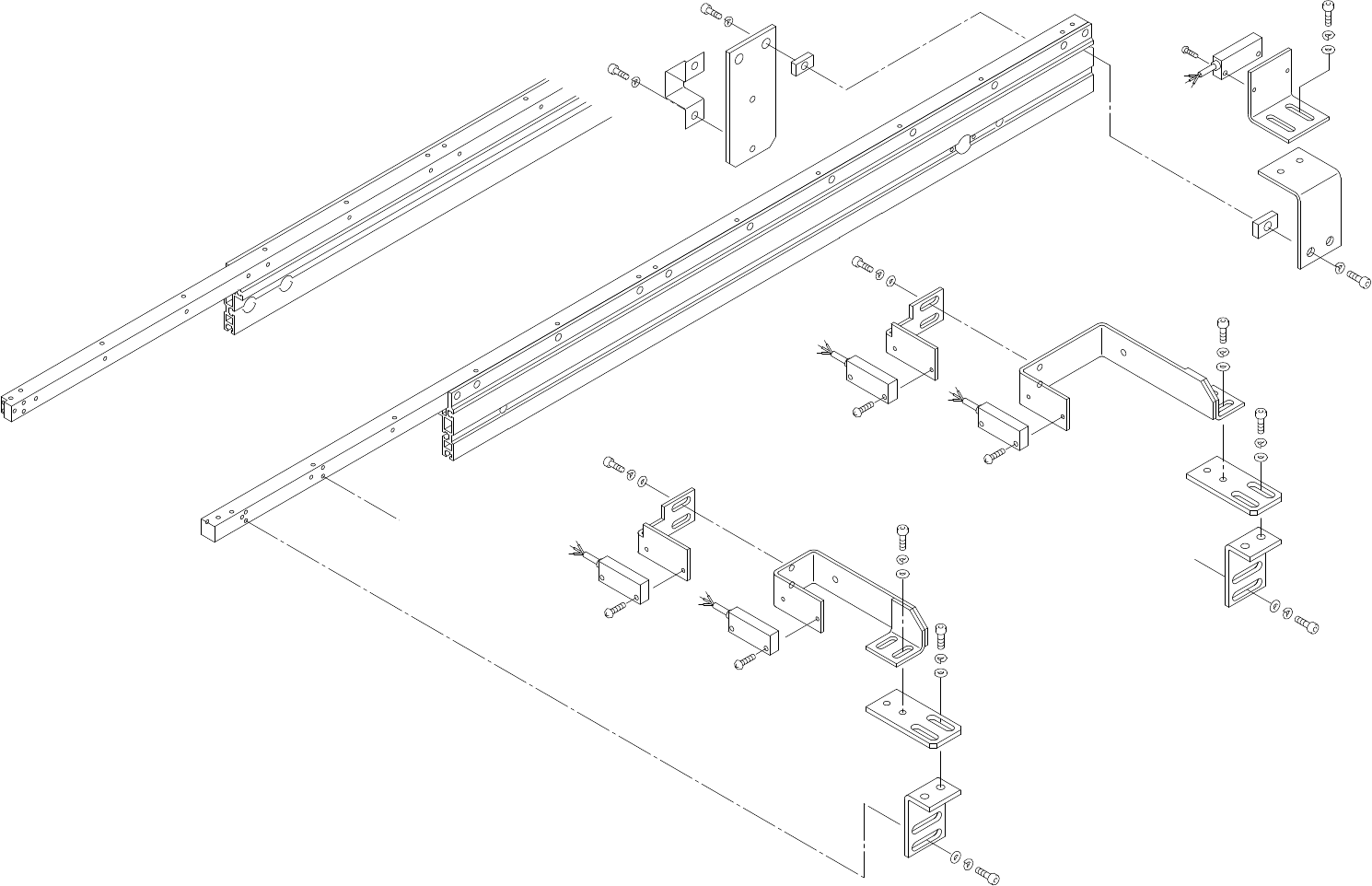

35.Out conveyor(Board flow changeover manual)(Option)(WQC)
35.アウトコンベア(正逆流れ)(オプション)(WQC)
35.Out conveyor(Board flow changeover manual)(Option)(WQC)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
8
15
15
7
7
15
13
2
15
26
13
4
9
12
10
6
14
3
9
10
5
14
12
13
11
13
11
16
20
17
19
26
14
8
10
12
3
9
3
1
12
10
9
14
10
18
12
A
A
13
21
25
14
12
24
3
22
9
23
35.アウトコンベア(正逆流れ)(オプション)(WQC)
35.Out conveyor(Board flow changeover manual)(Option)(WQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 WQC1030 1 BKT, SENSOR BKT ｾﾝｻ FE
2 WQC1040 1 BKT, SENSOR BKT ｾﾝｻ FE
3 S3122A 4 SW, PHOTOELECTRIC SW 光電 E3S-LS3C1D OT
4 S3122Z 1 SW, PHOTOELECTRIC SW 光電 E3S-LS3RC4 OT
5 MQC5020 1 BKT, SENSOR BKT ｾﾝｻ FE
6 MQC5120 1 BKT, SENSOR BKT ｾﾝｻ FE
7 MQC5040 2 PLATE ﾌﾟﾚｰﾄ FE
8 MQC5050 2 BKT BKT FE
9 K5177A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2.5X14L FE
10 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L FE
11 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L FE
12 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
13 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
14 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
15 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
16 MQC1480 1 PLATE ﾌﾟﾚｰﾄ FE
17 MQC1490 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押え FE
18 IQC6062 2 NUT ﾅｯﾄ FE
19 H5321A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X12L FE
20 W1024A WASHER, LOCK ﾜｯｼｬｽﾌﾟﾘﾝｸﾞ 6M/M FE
21 MQC4092 1 BKT BKT FE
22 GVC2182 1 BKT, SENSOR BKT ｾﾝｻ FE
23 IQC6072 2 NUT ﾅｯﾄ FE
24 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L FE
25 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L FE
26 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L FE
CP-642ME PARTS LIST ver06
35 - 2
35.アウトコンベア(正逆流れ)(オプション)(WQC)
35.Out conveyor(Board flow changeover manual)(Option)(WQC)
