CP-642ME-06 - 第185页
CP-642ME P ARTS LIST ver06 3 7 - 1 3 7 . カートリッジラック( W C Y ) 3 7 . C a r t r i d g e r a c k ( W C Y ) 3 7 . カートリッジラック( W C Y ) 3 7 . C a r t r i d g e r a c k ( W C Y ) ﾀ ﾃ x 1 7 3 . 2 0 5 R e f . 3 1 - 1 R e f . 3 1 -…
36.カートリッジスタンド(WCY)
36.Cartridge stand(WCY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 AWCY5100 1 STAND ｽﾀﾝﾄﾞ OT
2 WCY0150 1 STAND ｽﾀﾝﾄﾞ FE
3 WCY0140 12 COVER 蓋 FE
4 K51711 24 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ FE
5 WCY0160 3 SHAFT ｼｬﾌﾄ FE
6 WCY0170 3 TUBE ﾁｭｰﾌﾞ OT
7 WCY0180 3 SHAFT ｼｬﾌﾄ FE
8 WCY0190 3 TUBE ﾁｭｰﾌﾞ OT
9 GPJ7231 6 BAND ﾊﾞﾝﾄﾞ FE
10 W1044A 6 WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
11 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
12 H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L FE
13 K2024R 4 CASTER ｷｬｽﾀ No.105-N OT
14 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
15 H5320A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X10L FE
16 H5304A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X025 FE
17 W1050A WASHER, FLAT ﾜｯｼｬ 平 5M/MX1.0X10(1W-5) FE
18 N1082A
NUT, HEX
ﾅｯﾄ 六角
M5 P=0.8 FE
19 T2043Y
CHAIN
ﾁｪｰﾝ TM-103SUS-11 L=350(C-18) OT
CP-642ME PARTS LIST ver06
36 - 2
36.カートリッジスタンド(WCY)
36.Cartridge stand(WCY)
CP-642ME PARTS LIST ver06
37 - 1

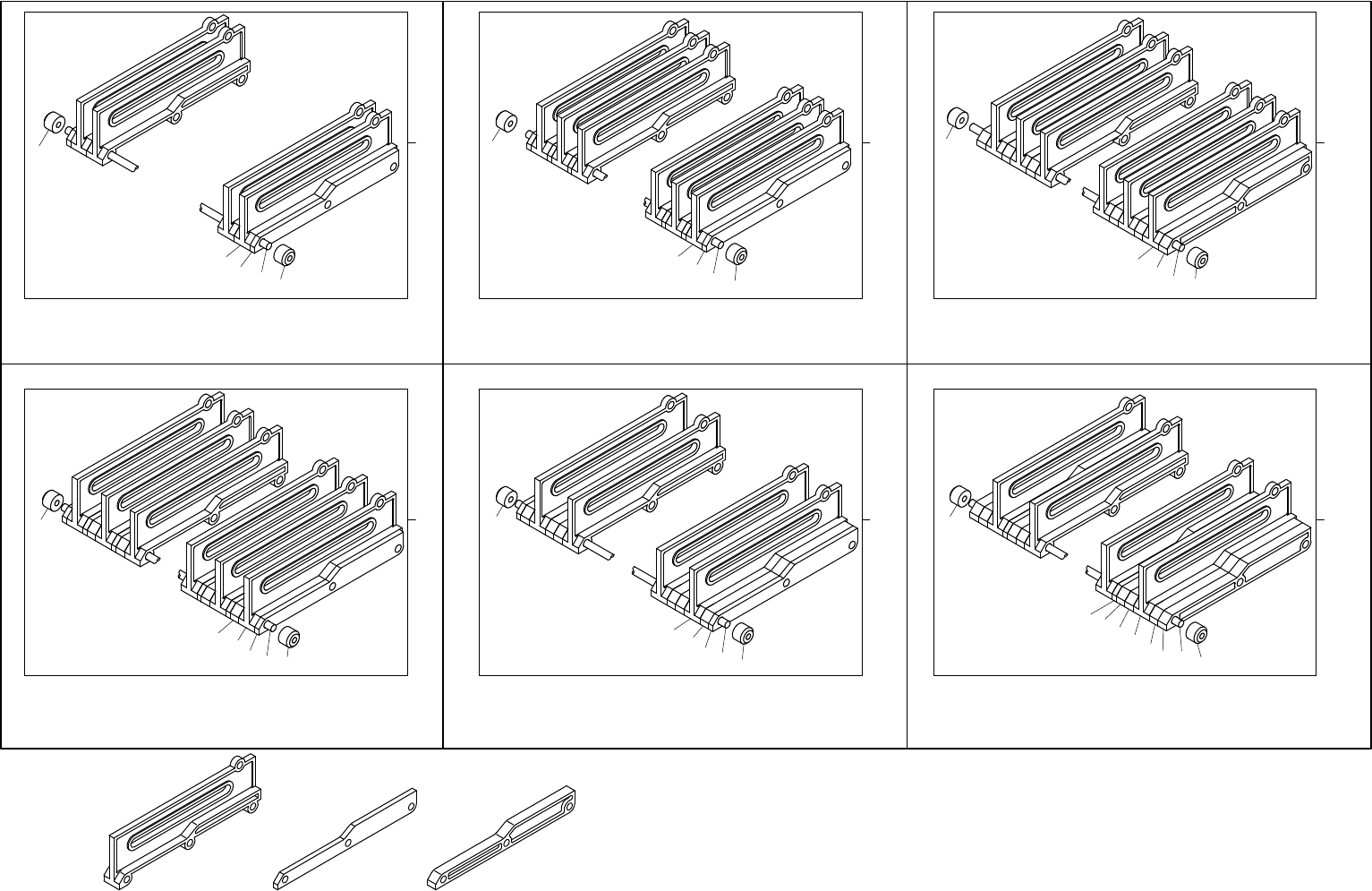

37.カートリッジラック(WCY)
37.Cartridge rack(WCY)
37.カートリッジラック(WCY)
37.Cartridge rack(WCY)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
10
6
10
15
9
8
7
20
16
20
19
18
17
21
15
11
14
13
12
4
3
2
5
1
5
WCY0020 WCY0030 WCY0040
AWCY4700
Ｓｔｏｒｅｓ １４ Ｗ４４ｍｍ
Ｗ４４ｍｍ用 １４本収納
AWCY4600
Ｓｔｏｒｅｓ １９ Ｗ３２ｍｍＰａｐｅｒ
３２ｍｍ紙用 １６本収納
AWCY4300
Ｓｔｏｒｅｓ １９ Ｗ３２ｍｍ
Ｓｔｏｒｅｓ ３４ Ｗ８，１２ｍｍ
３２ｍｍ用 １９本収納
AWCY4200
Ｓｔｏｒｅｓ ２２ Ｗ２４ｍｍ
２４ｍｍ用 ２２本収納
AWCY4000
８，１２ｍｍ共用 ３４本収納
１６ｍｍ用 ２７本収納
Ｓｔｏｒｅｓ ２７ Ｗ１６ｍｍ
AWCY4100
26
22
28
26
25
24
27
23
32
32
31
33
33
33
33
29
30
37.カートリッジラック(WCY)
37.Cartridge rack(WCY)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 AWCY4000 1 RACK ﾗｯｸ OT
2 WCY0020 35 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
3 WCY0030 2 SPACER ｽﾍﾟｰｻ PL
4 GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
5 GPJ7191 6 NUT ﾅｯﾄ FE
6 AWCY4100 1 RACK ﾗｯｸ OT
7 WCY0020 28 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
8 WCY0030 29 SPACER ｽﾍﾟｰｻ PL
9 GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
10 GPJ7191 6 NUT ﾅｯﾄ FE
11 AWCY4200 1 RACK ﾗｯｸ OT
12 WCY0020 23 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
13 WCY0040 24 SPACER ｽﾍﾟｰｻ PL
14 GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
15 GPJ7191 6 NUT ﾅｯﾄ FE
16 AWCY4300 1 RACK ﾗｯｸ OT
17 WCY0020 20 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
18 WCY0030 21 SPACER ｽﾍﾟｰｻ PL
19 GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
20 GPJ7191 6 NUT ﾅｯﾄ FE
21 WCY0040 19 SPACER ｽﾍﾟｰｻ PL
22 AWCY4600 1 RACK ﾗｯｸ OT
23 WCY0020 17 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
24 WCY0030 2 SPACER ｽﾍﾟｰｻ PL
25 GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
26 GPJ7191 6 NUT ﾅｯﾄ FE
27 WCY0040 34 SPACER ｽﾍﾟｰｻ PL
28 AWCY4700 1 RACK ﾗｯｸ OT
29 WCY0020 15 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
30 WCY0030 14 SPACER ｽﾍﾟｰｻ PL
31 GPJ7221 3 BOLT, JOINT ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
32 GPJ7191 6 NUT ﾅｯﾄ FE
33 WCY0040 32 SPACER ｽﾍﾟｰｻ PL
CP-642ME PARTS LIST ver06
37 - 2
37.カートリッジラック(WCY)
37.Cartridge rack(WCY)
