41.2.英国向フェンス(オプション)(WAF)
41.2.UK fence(Option)(WAF)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
41 H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X16L FE
42 K5215A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M5X10L FE
44 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
46 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
48 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5 FE
53 H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L FE
127 WAF0620 2 JOINT ｼﾞｮｲﾝﾄ (Option) FE
128 WAF0670 1 FENCE ﾌｪﾝｽ (Option) FE
129 WAF0680 1 COVER ｶﾊﾞｰ (Option) FE
130 AWAF8530 1 COVER ｶﾊﾞｰ (Option) WAF0680+WWM0210 OT
131 WAF0700 2 RETAINER, COVER 押え ｶﾊﾞｰ (Option) AL
132 GXZ3020 2 RETAINER, COVER 押え ｶﾊﾞｰ (Option) AL
133 H5145H 1 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ (Option) FE
134 WAF0651 1 FENCE ﾌｪﾝｽ (Option) FE
135 WAF0660 1 COVER ｶﾊﾞｰ (Option) FE
136 WAF0620 2 JOINT ｼﾞｮｲﾝﾄ (Option) FE
137 GXZ2240 2 RETAINER, COVER 押えｶﾊﾞｰ (Option) AL
138 AGXZ8040 1 COVER ｶﾊﾞｰ (Option) GXZ2300+WWM0210 OT
139 GXZ2310 2 RETAINER, COVER 押え ｶﾊﾞｰ (Option) AL
140 H5145H 2 BOLT, LEVELING ﾎﾞﾙﾄ ﾚﾍﾞﾘﾝｸﾞ (Option) FE
CP-642ME PARTS LIST ver06
41 - 2 - 2
41.2.英国向フェンス(オプション)(WAF)
41.2.UK fence(Option)(WAF)
CP-642ME PARTS LIST ver06
42 - 1

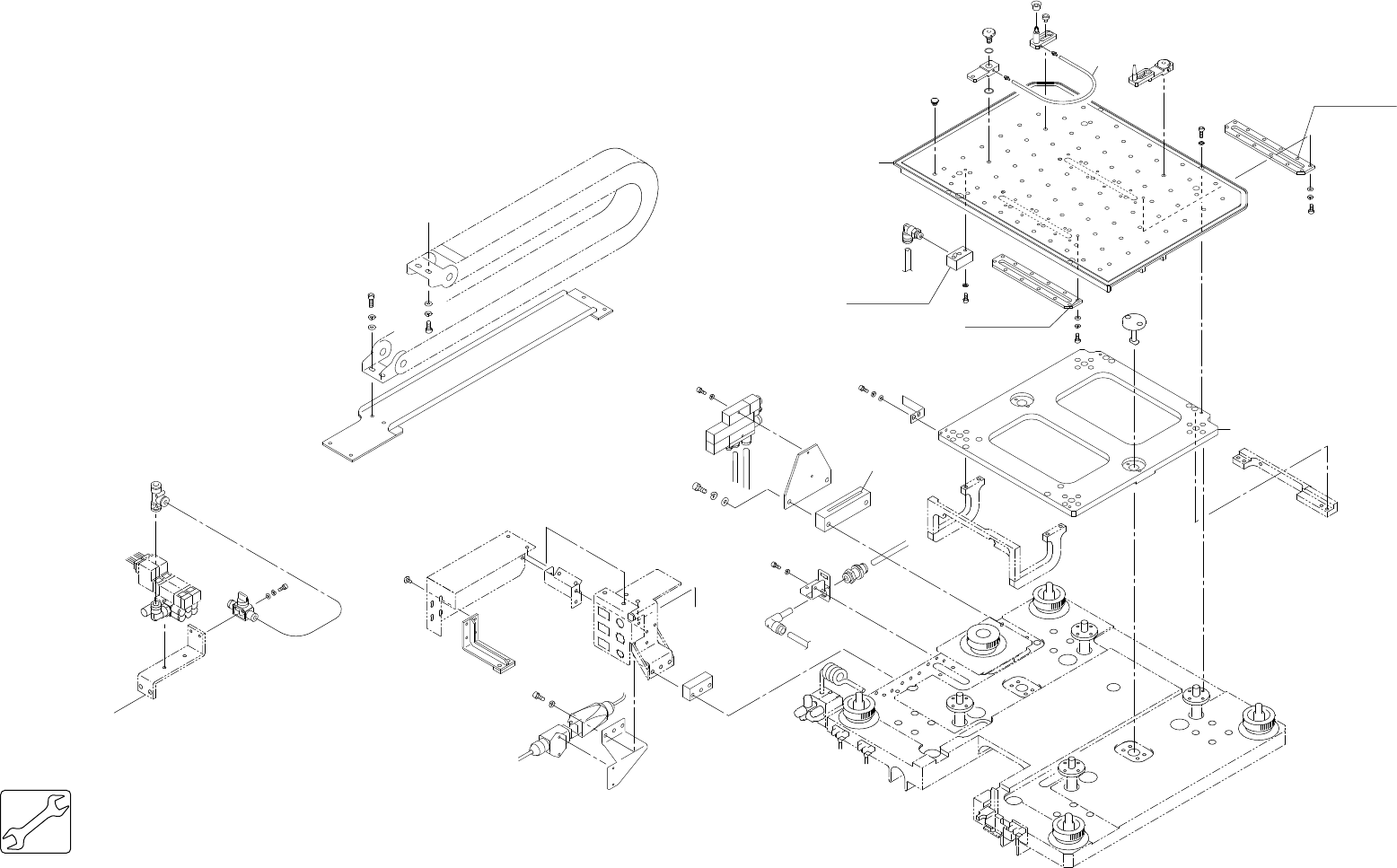

42.バキュームバックアップ(オプション)
42.Vacuum back up(Option)
42.バキュームバックアップ(オプション)
42.Vacuum back up(Option)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
1
2
31
3
35
5
51
4
6
35
7
38
6
35
8
43
9
10
32
11
12
13
15
33
36
17
16
18
39
19
20
21
22
24
25
26
27
49
29
29
28
14
27
32
23
30
A
A
45
38
33
46
46
47
33
36
42
32
42
44
34
48
42
32
40
32
41
49
50
37
52,53,54
CP-642ME PARTS LIST ver06
42 - 2
42.バキュームバックアップ(オプション)
42.Vacuum back up(Option)
42.バキュームバックアップ(オプション)
42.Vacuum back up(Option)
LOCTITE7649
GASKET518
LOCTITE7649
GASKET518
LOCTITE7649
GASKET518
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
A
A
