CP-642ME P ARTS LIST ver06 4 3 - 1 4 3 . インコンベア( カバー) ( オプション) ( W Q C ) 4 3 . I n c o n v e y o r ( C o v e r ) ( O p t i o n ) ( W Q C ) 4 3 . インコンベア( カバー) ( オプション) ( W Q C ) 4 3 . I n c o n v e y o r ( C o v e r ) ( O…

100%1 / 215
42.バキュームバックアップ(オプション)
42.Vacuum back up(Option)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
36 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5 FE
37 W1045A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-6 FE
38 W1011A
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
39 K5208A
SCREW, TRUSS
ｺﾈｼﾞ ﾄﾗｽ M4X6L FE
40 H5281A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X25L FE
41 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L FE
42 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L FE
43 H5289A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L FE
44 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X15L FE
45 H5293A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X25L FE
46 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L FE
47 H5305A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X30L FE
48 H5329A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X35L FE
49 WSZ5290 1
TUBE
ﾁｭｰﾌﾞ OT
50 AWSZ8030 10 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ OT
51 W1041A
WASHER, FLAT
ﾜｯｼｬ 平         
4M/MX0.8X9 FE
52 WWM0180 1 SEAL ｼｰﾙ English PL
53 WWM0190 1 SEAL ｼｰﾙ French PL
54 WWM0200 1 SEAL ｼｰﾙ Japanese PL
CP-642ME PARTS LIST ver06
42 - 4
42.バキュームバックアップ(オプション)
42.Vacuum back up(Option)
CP-642ME PARTS LIST ver06
43 - 1

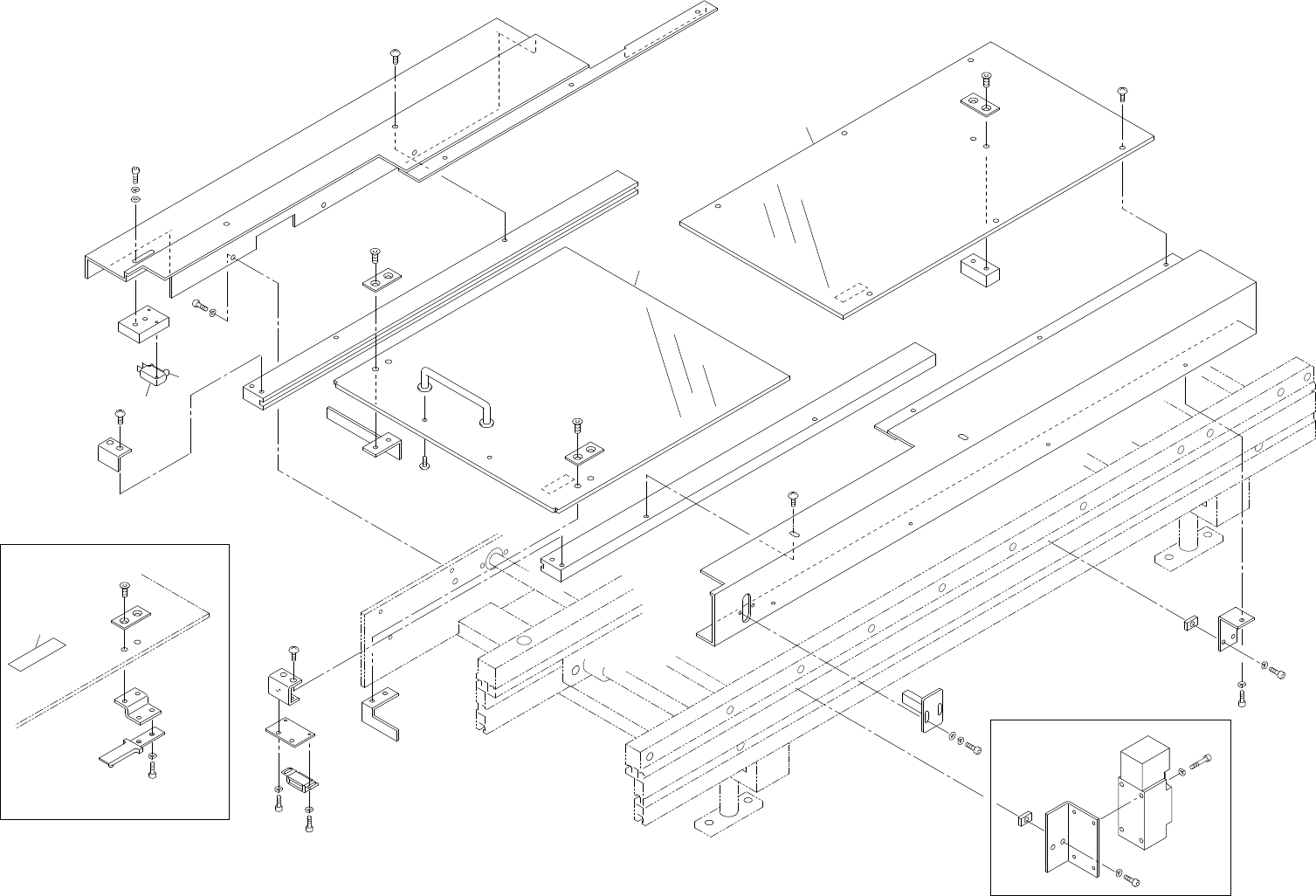

43.インコンベア(カバー)(オプション)(WQC)
43.In conveyor(Cover)(Option)(WQC)
43.インコンベア(カバー)(オプション)(WQC)
43.In conveyor(Cover)(Option)(WQC)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.19-4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
A
x2
12
23
29
4
3
31
16
36
30
26
33
32
28
10
29
8
13
34
14
30
11
29
15
27
17
6
23
33
18
32
22
5
32
7
1
30
13
2
9
35
25
3
20
24
19
13
21
29
37
45
39
40
44
48
49
41
43
47
42
46
38
HELPS
HELPS
55
51
52
43.インコンベア(カバー)(オプション)(WQC)
43.In conveyor(Cover)(Option)(WQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 WQC6100 1 BKT BKT FE
2 AWQC8160 1 DOOR 扉 WQC6110+WWM0210 OT
3 WQC4450 2 RAIL ﾚｰﾙ AL
4 AWQC8130 1 DOOR 扉 WQC4460+WWM0210 OT
5 WQC4480 1 STOPPER ｽﾄｯﾊﾟ FE
6 WQC4490 1 PLATE ﾌﾟﾚｰﾄ FE
7 WQC4500 1 PLATE ﾌﾟﾚｰﾄ FE
8 WQC4510 1 STOPPER ｽﾄｯﾊﾟ FE
9 WQC4520 1 STOPPER ｽﾄｯﾊﾟ PL
10 WQC4530 1 BKT BKT FE
11 WQC0301 4 BKT, COVER BKT ｶﾊﾞｰ FE
12 IQC6072 8 NUT ﾅｯﾄ FE
13 PPK0260 3 PLATE ﾌﾟﾚｰﾄ FE
14 WQC6121 1 BKT BKT FE
15 WQC4540 1 PLATE, SW ﾌﾟﾚｰﾄ SW FE
16 WQC4550 1 PLATE ﾌﾟﾚｰﾄ FE
17 M1011Z 1
MAGNET CATCH
ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-148 OT
18 T5011S 1
HANDLE
取手             
TTHA-00425 OT
19 A1002A 1 ACTUATOR ｱｸﾁｭｴｰﾀ VAL2 OT
20 S3160H 1
SW, MICRO
SW ﾏｲｸﾛ V-15-1B6 OT
21 H5273A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X5L FE
22 H5287A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L FE
23 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L FE
24 K5212A
SCREW, TRUSS
ｺﾈｼﾞ ﾄﾗｽ M4X15L FE
25 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X10L FE
26 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X12L FE
27 H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M5X15L FE
28 K5214A
SCREW, TRUSS
ｺﾈｼﾞ ﾄﾗｽ M5X8L FE
29 .
SCREW, TRUSS
ｺﾈｼﾞ ﾄﾗｽ M5X15L FE
30 K5362A SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M5X15L FE
31 W1021A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
32 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
33 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
34 W1043A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-4 FE
35 W1044A
WASHER, FLAT
ﾜｯｼｬ 平         
4W-5 FE
CP-642ME PARTS LIST ver06
43 - 2
43.インコンベア(カバー)(オプション)(WQC)
43.In conveyor(Cover)(Option)(WQC)
