Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4 Ausgabe 06/2006 15 1 Abb. 1 - 7 Magazin und Pipettengaragen (1) Positionsmarke (2) Schlüsselblech (3) Pipettengarage (4) Bohrung für Zylinderstift (7) zum Zen…

Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4

Ausgabe 06/2006

: Überprüfen Sie die Adreßeinstellung des CAN-E/A-Moduls 3: Adresse: 294H

Steckernummer Jumper

X19 nein

X20 ja

X21 nein

X22 nein

X23 nein

1.10 Einstellarbeiten

: Schalten Sie den Automaten ein.

: Drücken Sie nach Aufforderung die Starttaste.

: Konfigurieren Sie den Pipettenwechsler im Konfigurationseditor des Linienrechners.

: Vermessen Sie mit dem SITEST-Programm jeden Pipettenwechsler.

: Bestimmen Sie für jedes Magazin die z-Höhe.

1.11 Inbetriebnahme des Pipettenwechslers

: Füllen Sie ein Magazin zum ersten Mal mit einem bestimmten Pipettentyp auf, so kennzeich-

nen Sie es mit einem Aufkleber.

Pro Magazin ist nur ein Pipettentyp zulässig!

Füllen Sie die Magazine außerhalb der Maschine auf, und wechseln Sie immer nur komplette Ma-

gazine. 1

: Öffnen Sie das Schlüsselblech und stecken Sie die Pipetten in die Pipettengaragen.

: Schließen Sie das Schlüsselblech, damit die Pipetten nicht aus den Magazinen fallen können.

Magazine dürfen nur aufgefüllt werden, wenn alle Pipetten, die sich am Revolverkopf befinden, in

ihre Magazine zurückgelegt wurden. 1

: Vermeiden Sie, daß Bauelemente auf Magazine fallen. Dies kann dazu führen, daß das

Schlüsselblech klemmt.

: Vermeiden Sie auch, daß Bauelemente auf freie Stellplätze von Zuführmodulen fallen. Die

Bauelemente haften an der Magnetleiste. Durch nicht richtig auf den BE-Tisch aufgesetzte Zu-

führmodule kann es zu Betriebsunterbrechungen kommen. Reinigen Sie deshalb die Maga-

zine und freien Stellplätze regelmäßig.

Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4

Ausgabe 06/2006

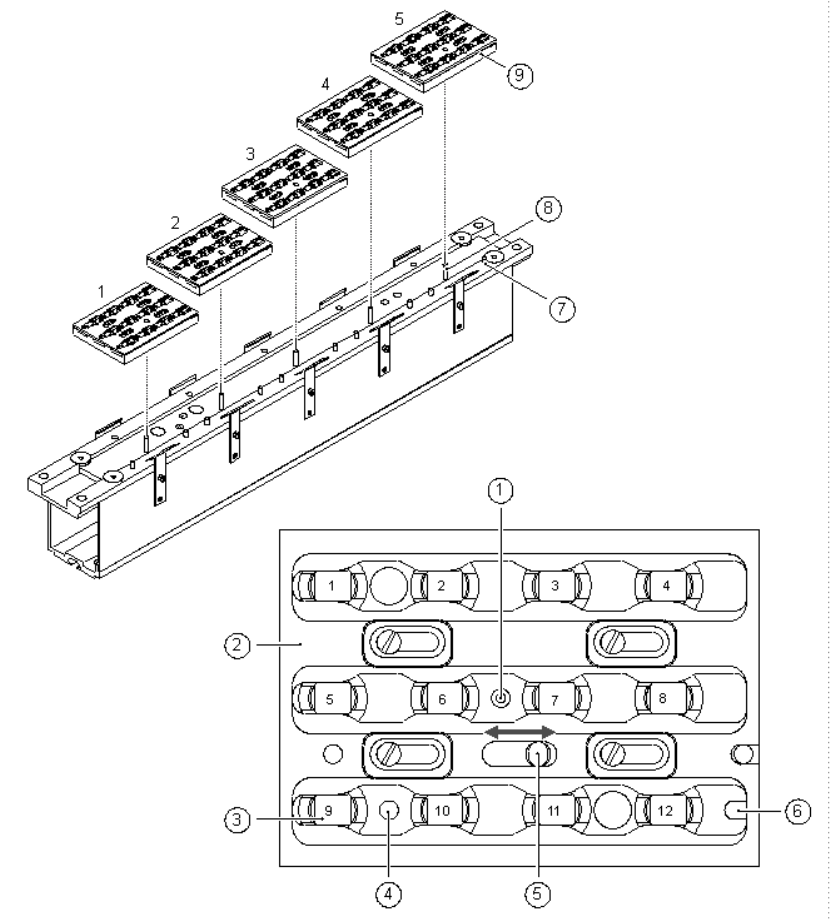

Abb. 1 - 7 Magazin und Pipettengaragen

(1) Positionsmarke

(2) Schlüsselblech

(3) Pipettengarage

(4) Bohrung für Zylinderstift (7) zum Zentrieren der Magazine

(5) Bohrung für Zylinderstift des Schiebemechanismus

(6) Langloch für Zylinderstift (7) zum Zentrieren der Magazine

(7) Zylinderstift zum Zentrieren der Magazine

(8) Zylinderstifte zum Öffnen und Schließen des Schlüsselblechs

(9) Magazine

Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4

Ausgabe 06/2006

1.12 Einbau des Pipettenwechslers

Die Einbauorte des ersten bzw. zweiten Pipettenwechslers für jedes Portal zeigt Abb. 1 - 3. 1

: Ziehen Sie den Stopfen vom y-Anschluß der blauen Druckluftversorgungsleitung ab.

: Positionieren Sie den Pipettenwechsler (Pos. 1 bis 4 in Abb. 1 - 2) vor dem Einbau so, daß die

Öffnung für den Elektrik- und Pneumatikanschluß an der Unterseite (Pos. A in Abb. 1 - 2) so

ausgerichtet ist, wie dies in Abb. 1 - 2 dargestellt ist.

: Schließen Sie den Stecker des Steuerkabels (Pos. 9 in Abb. 1 - 3, Seite 1 - 9) an die Steuer-

platine an und sichern Sie diesen mit den beiden Schrauben.

Die Zuordnung der Steuerkabel zu den Pipettenwechslern finden Sie in der Tabelle 1 - 1.

: Achten Sie darauf, daß die Auflagefläche (Pos. 8 in Abb. 1 - 3) für den Pipettenwechsler auf

dem Leergurtleitkanal sauber ist.

: Setzen Sie den Pipettenwechsler (Pos. 5 in Abb. 1 - 3) auf den Leergurtleitkanal (Pos. 1 in

Abb. 1 - 3) auf die mit Pos. 8 in Abb. 1 - 3 bezeichnete Stelle auf.

: Ziehen Sie die vier Innensechskantschrauben M4x16 (Pos. 6 in Abb. 1 - 3) zunächst nur leicht

an.

: Ziehen Sie danach die vier Innensechskantschrauben M4x16 kreuzweise fest.

: Stecken Sie den blauen Druckluftversorgungsschlauch des Pipettenwechslers auf das y-Stück

auf.

: Überprüfen Sie die Steckverbindungen des CAN-E/A-Moduls 3 im Sektorverteiler 1 (siehe Ka-

pitel 1.9).

: Führen Sie die Einstellarbeiten durch, wie in Kapitel 1.10 beschrieben.

: Nehmen Sie den Pipettenwechsler in Betrieb (siehe Kapitel 1.11).
