Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4
Ausgabe 06/2006
7
1.4 Lage der Pipettenwechsler und Sektorverteiler
1
Abb. 1 - 1 Lage der Pipettenwechsler und Sektorverteiler
(1) Leergurtleitkanal
(2) Abwurfvorrichtung für Pipetten
(3) Einbauplatz für 1. Pipettenwechsler
(4) Pipettenmagazine
(5) Einbauplatz für 2. Pipettenwechsler
(6) Auffangbehälter für abgeworfene Pipetten
(7) Verteiler, Sektor 4
(8) Verteiler, Sektor 1
(9) Öffnung für die Anschlußkabel und Druckluftversorgungsleitung
Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4
Ausgabe 06/2006
8
1.5 Vorbereitende Arbeiten
: Docken Sie den BE-Wagen des jeweiligen Stellplatzes vom Bestückautomaten ab.
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
: Verschieben Sie das Portal so, daß Sie die Arbeitsfläche gut erreichen können.
1.6 Einbau
Die Einbauorte des ersten bzw. zweiten Pipettenwechslers für jedes Portal zeigt Abb. 1 - 1. 1
1
Alle elektrischen Anschlußkabel und Druckluftversorgungsleitungen für die Pipettenwechsler sind
im Automaten bereits verlegt. Die Druckluftversorgungsleitungen sind mit einem Stopfen ver-
schlossen. 1
1
: Ziehen Sie den Stopfen von der blauen Druckluftversorgungsleitung ab.
: Stecken Sie den y-Anschluß auf die blaue Druckluftversorgungsleitung auf und verschließen
Sie ein Ende des y-Anschlusses mit einem Stopfen.
: Positionieren Sie den Pipettenwechsler (Pos. 1 bis 4 in Abb. 1 - 2) vor dem Einbau so, daß die
Öffnung für den Elektrik- und Pneumatikanschluß an der Unterseite (Pos. A in Abb. 1 - 2) so
ausgerichtet ist, wie dies in Abb. 1 - 2 dargestellt ist.
1

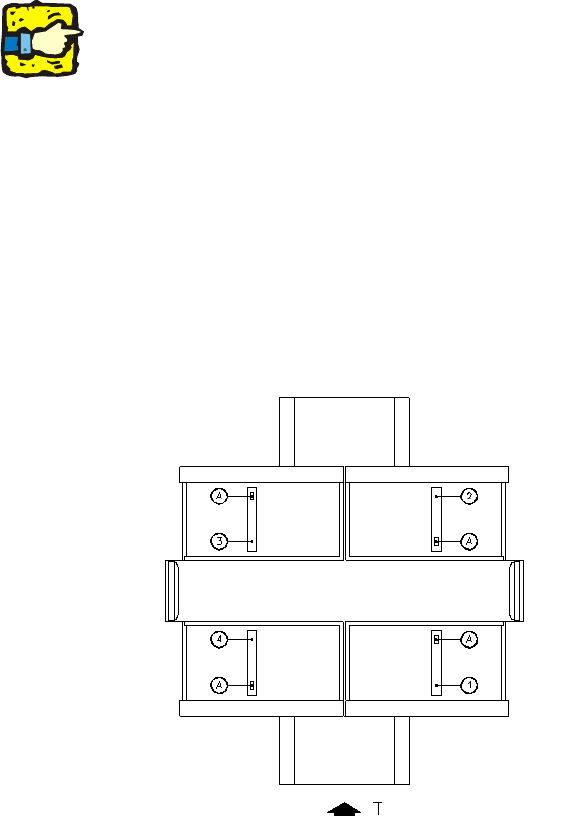

Abb. 1 - 2 Pipettenwechsler für den Einbau ausrichten
(1) Pipettenwechsler, Portal 1
(2) Pipettenwechsler, Portal 2
(3) Pipettenwechsler, Portal 3
(4) Pipettenwechsler, Portal 4
A Lage der Öffnung an der Unterseite
des Pipettenwechslers zum Anschließen
des Steuerkabels und des Druckluftschlau-
ches
T Leiterplattentransportrichtung 1
Nachrüstanleitung Pipettenwechsler SIPLACE HS-50 / HS-60 / D4
Ausgabe 06/2006
9
1

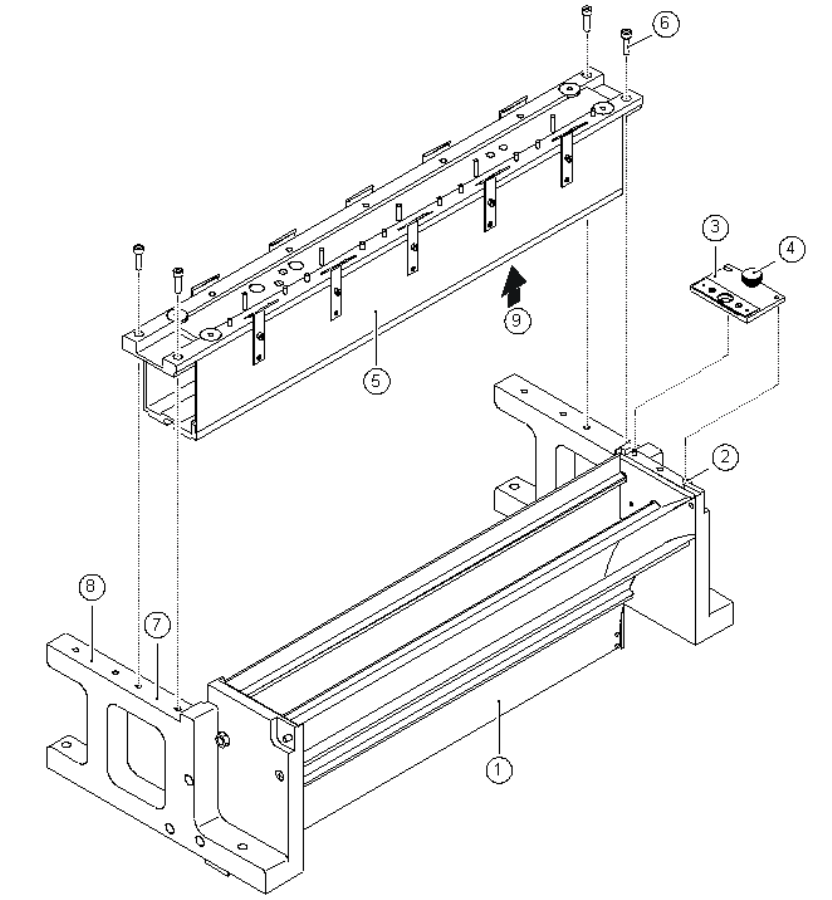

Abb. 1 - 3 Pipettenwechsler und Abwurfvorrichtung einbauen
(1) Leergurtleitkanal
(2) Zylinderstifte zum Zentrieren der Abwurfvorrichtung, 2 Stück
(3) Abwurfvorrichtung
(4) Rändelschraube zur Befestigung der Abwurfvorrichtung
(5) Pipettenwechsler
(6) Innensechskantschraube M4x16 zum Befestigen des Pipettenwechslers, 4 Stück
(7) Einbauplatz für den ersten Pipettenwechsler
(8) Einbauplatz für den zweiten Pipettenwechsler
(9) Öffnung zum Anschließen des Steuerkabels und des Druckluftversorgungsschlauches
