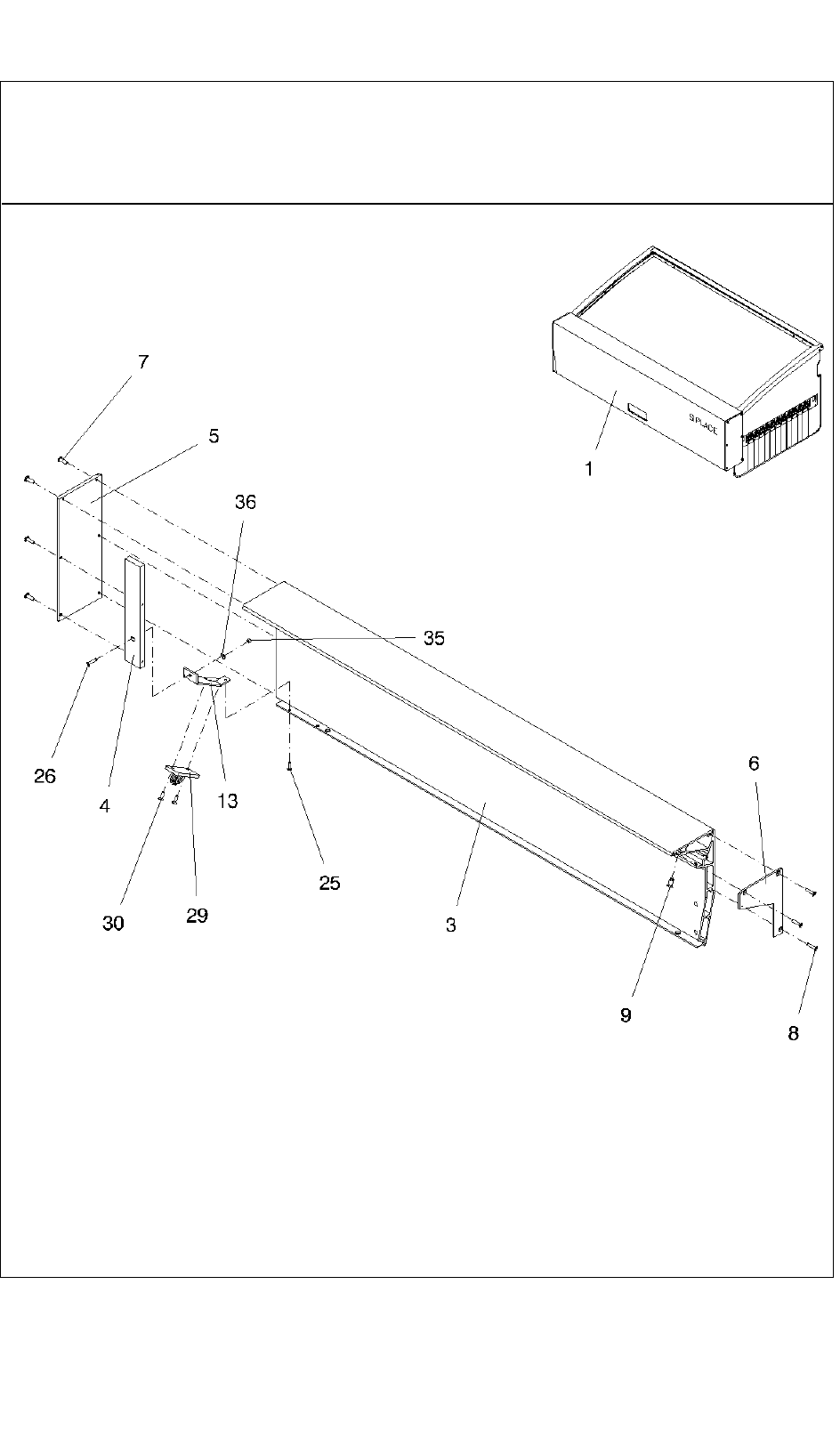

Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts) Bildtafel (Figure) 13 Ausgabe (Edition) 11-03 Schutz Eingabe rechts Protection Input right 13 4 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 13
A
usgabe (Edition) 11-03
Schutz Eingabe rechts
Protection Input right
13 3 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 13
Ausgabe (Edition) 11-03
Schutz Eingabe rechts
Protection Input right
13 4 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 13
A
usgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
Schutz Eingabe rechts / Protection Input right
Order
1
00329589-02
1
13-1
ESCHUTZ S50 HAUBE EINGABESEITE RECHTS
PROTECTION S50 INPUT SIDE RIGHT
2
00329590-01
1
13-2
SCHUTZ S50 SEITENWAND 1
PROTECTION S50 SIDE PANEL 1
3
00329560-02
1
13-4
SCHUTZ S50 SW-PROFIL LI NACHARBEIT
PROTECTION S50 SP-PROFILE LEFT REWORK
4
00329588-01
1
13-4
SCHUTZ S50 HALTER
PROTECTION S50 MOUNT
5
00329562-01
1
13-4
SCHUTZ S50 ABDECKUNG
PROTECTION S50 COVER
6
00329564-01
1
13-4
SCHUTZ S50 VERSTEIFUNG LI
PROTECTION S50 REINFORCEMENT LEFT
7
00320859-01
4
13-4
LINSENSCHRAUBE M4*16 ISO7380
CROSS RECESSED RAISED CHEESE HEAD SCREW
8
00342103-01
3
13-4
SENKSCHRAUBE M4*18 DIN965
SLOTTED COUNTERSUNK HEAD SCREW
9
00334136-01
6
13-4
BLINDNIETMUTTER M5 UT/ALS 4
BLIND RIVET NUT M5 UT/ALS 4
10
00329586-01
1
13-2
SCHUTZ S50 RAHMENPROFIL LI NACHARBEIT
PROTECTION S50 FRAME PROFILE LEFT REWORK
11
00329565-01
1
13-2
SCHUTZ S50 RAHMENPROFIL LI NACHARBEIT
PROTECTION S50 FRAME PROFILE LEFT REWORK
12
00329587-01
1
13-2
SCHUTZ S50 RAHMENPROFIL NACHARBEIT
PROTECTION S50 FRAME PROFILE REWORK
13
00342611-01
1
13-4
SCHALTERBLECH LINKS
SWITCH PLATE LEFT
14
00334112-02
1
13-3
EFRONTSCHEIBE 1 KPL.
FRONT SCREEN 1 COMPLETE
17
00329765-01
1
13-2
BUERSTE NACHARBEIT
BRUSH REWORK
18
00330621-01
1
13-2
SCHUTZ S50 SCHUTZHAUBENSCHEIBE
PROTECTION S50 SAFETY HOOD SCREEN
19
00334111-01
1
13-2
SCHUTZ S50 RAHMENPROFIL 2 NACHARBEIT
PROTECTION S50 FRAME PROFILE 2 REWORK
20
00334218-01
32
13-3
SCHUTZ S50 SCHUTZPOLSTER INNEN
PROTECTION S50 SAFETY PAD INSIDE
21
00318276-01
6
13-2
LINSENSCHRAUBE M5*35 ISO7380
CROSS RECESSED RAISED CHEESE HEAD SCREW
22
00319036-01
2
13-2
DIN EN ISO 7380-M5 X 20-12.9
CROSS RECESSED RAISED CHEESE HEAD SCREW
23
00334263-01
4
13-2
LINSENSCHRAUBE M5*30 ISO7380
CROSS RECESSED RAISED CHEESE HEAD SCREW
24
00319285-01
6
13-3
LINSENSCHRAUBE M4*12 ISO7380 A2
CROSS RECESSED RAISED CHEESE HEAD SCREW
13 5 -
