HS-50part list(注釋) - 第147页

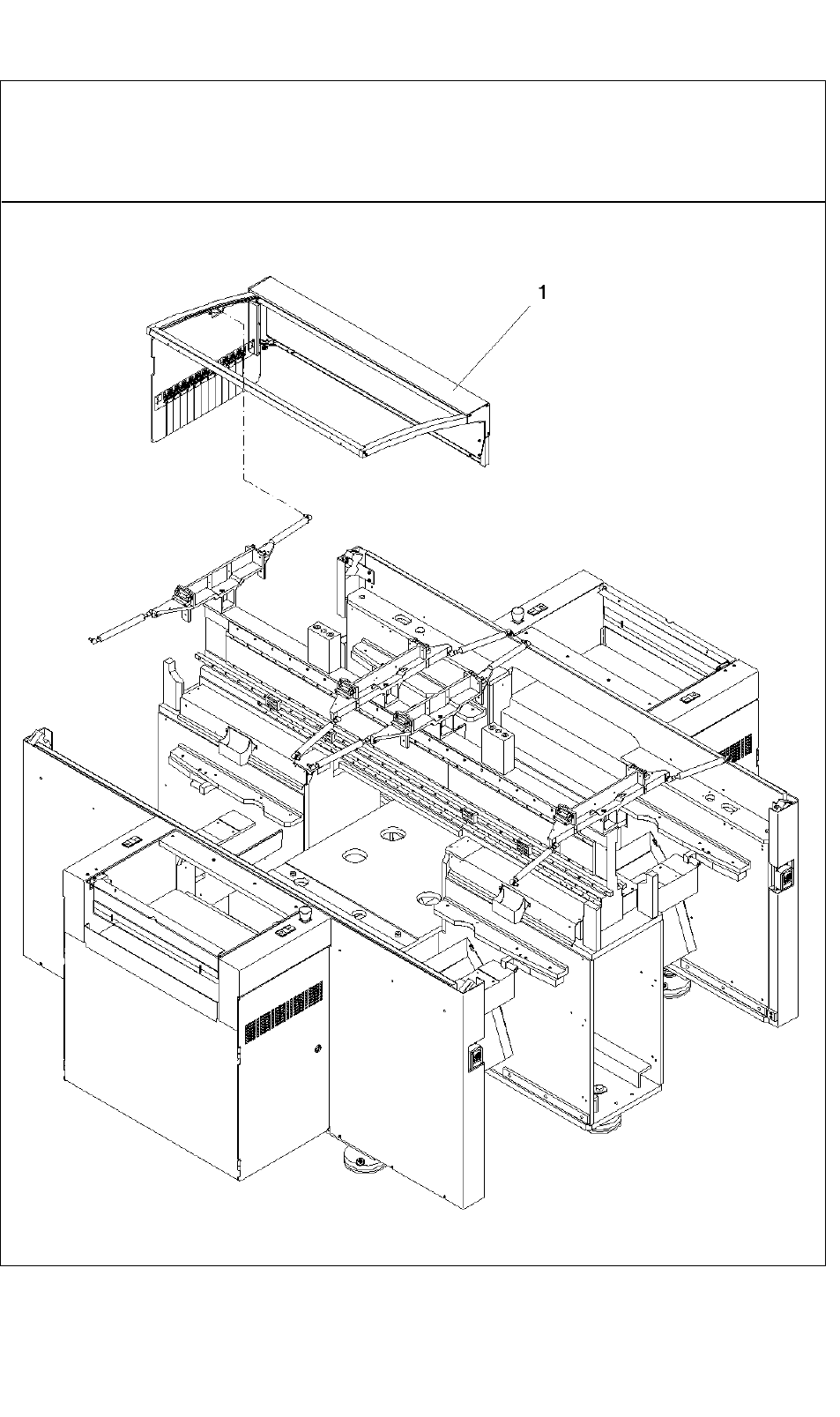

Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts) Bildtafel (Figure) 14 A usgabe (Edition) 11-03 Schutz Ausgabe links Protection Output left 14 1 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 13
Ausgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
Schutz Eingabe rechts / Protection Input right
Order
25
00095312S01
1
13-4
EDIN 965-M4 X 10-4.8 SENKKOPFSCHRAUBE
DIN 965-M4 X 10-4.8 CROSS RECESSED COUNTER-SUNK
26
00095314-01
1
13-4
SENKSCHRAUBE M4*20 DIN965
SLOTTED COUNTERSUNK HEAD SCREW
27
00200240-01
3
13-2
DIN EN ISO 7380-M3 X 6-12.9
CROSS RECESSED RAISED CHEESE HEAD SCREW
28
00330716-01
2
13-3
DRUCKKNOPFPUFFER DM 13
PUSH-BUTTON BUFFER DM13
29
00315374-01
1
13-4
BUEGEL FUER SCHALTER AZ15ZVR
BOW FOR SWITCH AZ15ZVR
30
00312067-01
2
13-4
SENKSCHRAUBE M5*10 DIN965
SLOTTED COUNTERSUNK HEAD SCREW
31
00330762-01
1
13-3
SCHUTZ S50 MOOSGUMMI NACHARBEIT
PROTECTION S50 CELLULAR RUBBER REWORK
32
00334275-02
1
13-2
EHAUBENERDUNGSKABEL
GROUND WIRE FOR HOOD
33
00335404-01
2
13-3
SENKKOPFSCHRAUBE PT KA40*18
COUNTERSUNK HEAD SCREW PT KA40*18
35
00095564-01
1
13-4
SECHSKANTMUTTER M4 DIN934
HEXAGON NUT
36
00095472-01
2
13-4
SCHEIBE 4,3 DIN125-A
WASHER
37
00330953-01
1
13-2
KONTAKTSCHEIBE F. SCHRAUBE M4
CONTACT WASHER FOR SCREW M4
38
00095451-01
1
13-2
FEDERRING 4 DIN7980 ST
LOCK WASHER
39
00845027-01
1
13-2
DIN912-M4 X 16-8.8 ZYLINDERSCHRAUBE
DIN912-M4 X 16-8.8 HEXAGON SOCKET HEAD CAP SCREW
13 6 -

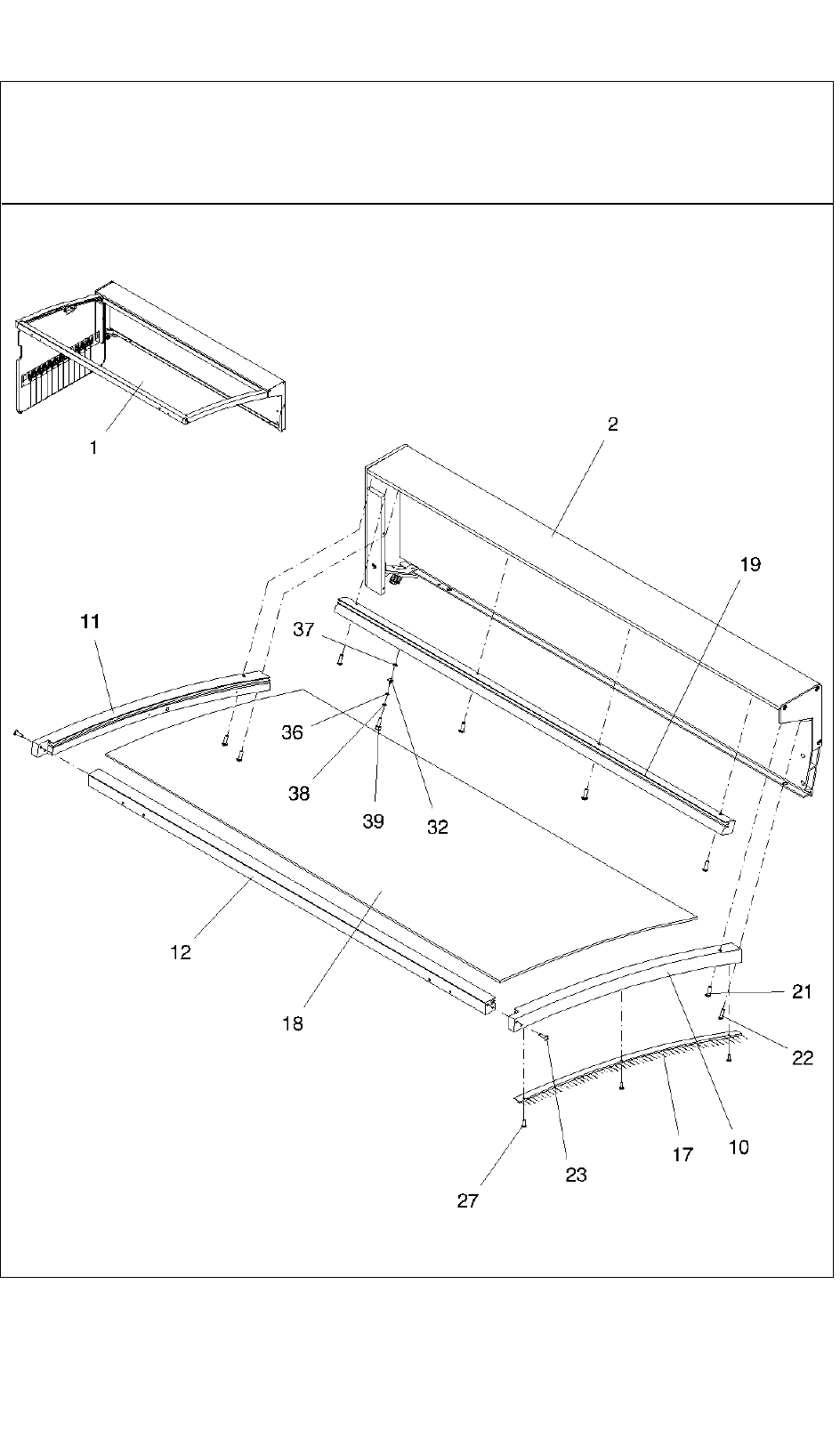

Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 14
A
usgabe (Edition) 11-03
Schutz Ausgabe links
Protection Output left
14 1 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 14
Ausgabe (Edition) 11-03
Schutz Ausgabe links
Protection Output left
14 2 -
