Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts) Bildtafel (Figure) 16 A usgabe (Edition) 11-03 Schutzhalterung und Haupstöranzeige Protection mount and main error display 16 1 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 15
Ausgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
Schutz Ausgabe rechts / Protection Output right
Order
25
00095314-01
1
15-4
SENKSCHRAUBE M4*20 DIN965
SLOTTED COUNTERSUNK HEAD SCREW
26
00330716-01
2
15-3
DRUCKKNOPFPUFFER DM 13
PUSH-BUTTON BUFFER DM13
27
00315374-01
1
15-4
BUEGEL FUER SCHALTER AZ15ZVR
BOW FOR SWITCH AZ15ZVR
28
00312067-01
2
15-4
SENKSCHRAUBE M5*10 DIN965
SLOTTED COUNTERSUNK HEAD SCREW
29
00330762-01
1
15-3
SCHUTZ S50 MOOSGUMMI NACHARBEIT
PROTECTION S50 CELLULAR RUBBER REWORK
30
00334275-02
1
15-2
EHAUBENERDUNGSKABEL
GROUND WIRE FOR HOOD
31
00335404-01
2
15-3
SENKKOPFSCHRAUBE PT KA40*18
COUNTERSUNK HEAD SCREW PT KA40*18
33
00095564-01
1
15-4
SECHSKANTMUTTER M4 DIN934
HEXAGON NUT
34
00095472-01
2
15-4
SCHEIBE 4,3 DIN125-A
WASHER
35
00330953-01
1
15-2
KONTAKTSCHEIBE F. SCHRAUBE M4
CONTACT WASHER FOR SCREW M4
36
00095451-01
1
15-2
FEDERRING 4 DIN7980 ST
LOCK WASHER
37
00845027-01
1
15-2
DIN912-M4 X 16-8.8 ZYLINDERSCHRAUBE
DIN912-M4 X 16-8.8 HEXAGON SOCKET HEAD CAP SCREW
15 6 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 16
A
usgabe (Edition) 11-03

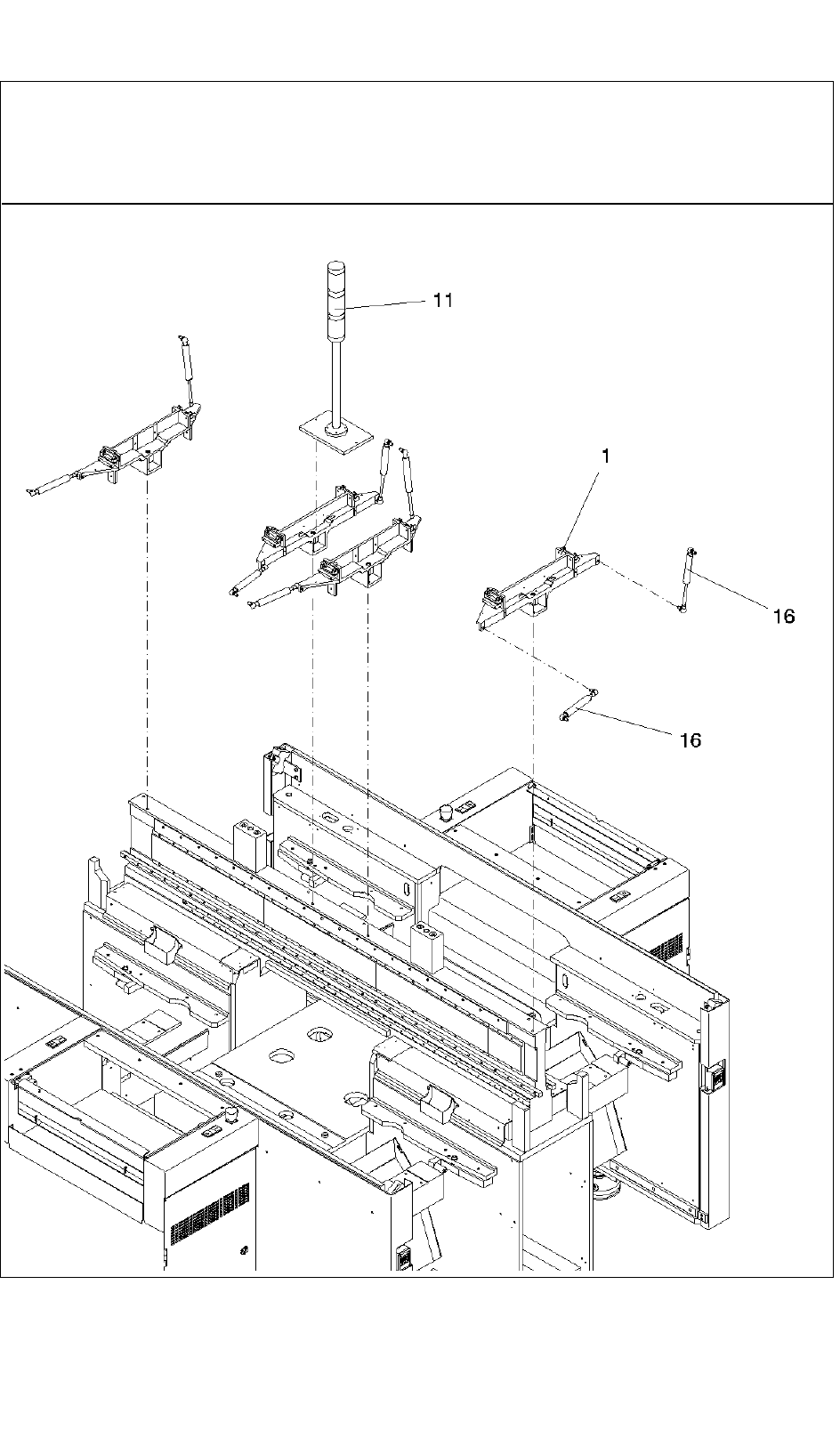

Schutzhalterung und Haupstöranzeige
Protection mount and main error display
16 1 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 16
Ausgabe (Edition) 11-03
Schutzhalterung und Haupstöranzeige
Protection mount and main error display
16 2 -
