Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts) Bildtafel (Figure) 20 Ausgabe (Edition) 11-03 Stamm Nr. Master Code Bezeichnung / Designation Stck. Qty. Pos.-Nr. Pos. No. Seiten-Nr. Page No. A rtik…

100%1 / 616
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 20
A
usgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
Servoeinschub / Servo unit
Order
46
00335174-02
1
20-5
KABEL HS50: MOTOR Y3-ACHSE
CABLE HS50: MOTOR Y3-AXIS
47
00335175-02
1
20-5
KABEL HS50: MOTOR STERN3-ACHSE
CABLE HS50: MOTOR STAR3-AXIS
48
00335176-01
1
20-5
KABEL HS50: MOTOR/TACHO Z3-ACHSE
CABLE HS50: MOTOR/TACHO Z3-AXIS
49
00335177-01
1
20-5
KABEL HS50: MOTOR/TACHO DP3-ACHSE
CABLE HS50: MOTOR/TACHO DP3-AXIS
50
00335190-02
1
20-4
KABEL HS50: MOTOR X4-ACHSE
CABLE HS50: MOTOR X4-AXIS
51
00335192-02
1
20-4
KABEL HS50: MOTOR Y4-ACHSE
CABLE HS50: MOTOR Y4-AXIS
52
00335193-02
1
20-4
KABEL HS50: MOTOR STERN4-ACHSE
CABLE HS50: MOTOR STAR4-AXIS
53
00335194-01
1
20-4
KABEL HS50: MOTOR/TACHO Z4-ACHSE
CABLE HS50: MOTOR/TACHO Z4-AXIS
54
00335195-01
1
20-4
KABEL HS50: MOTOR/TACHO DP4-ACHSE
CABLE HS50: MOTOR/TACHO DP4-AXIS
55
00345692-01
1
20-4
EBALLASTWIDERSTAND HS50
BALLAST RESISTOR
00345694-01
1VERLAENGERUNG BALLASTWIDERSTAND HS50
EXTENSION BALLAST RESISTOR HS50
56
00335116-01
1
20-4
KABEL HS50: TACHO X1-ACHSE
CABLE HS50: TACHO X1-AXIS
57
00335148-01
1
20-5
KABEL HS50: TACHO X2-ACHSE
CABLE HS50: TACHO X2-AXIS
58
00335173-01
1
20-5
KABEL HS50: TACHO X3-ACHSE
CABLE HS50: TACHO X3-AXIS
59
00335191-01
1
20-4
KABEL HS50: TACHO X4-ACHSE
CABLE HS50: TACHO X4-AXIS
60
00335196-01
1
20-4
KABEL HS50: CRASH-SIGNAL PORTAL 4
CABLE HS50: CRASH SIGNAL PORTAL 4
61
00335122-01
1
20-4
KABEL HS50: SOLLWERT X1-ACHSE
CABLE HS50: TARGET VALUE X1-AXIS
62
00335123-01
1
20-4
KABEL HS50: SOLLWERT Y1-ACHSE
CABLE HS50: TARGET VALUE Y1-AXIS
63
00335124-01
1
20-4
KABEL HS50: SOLLWERT STERN1-ACHSE
CABLE HS50: TARGET VALUE STAR1-AXIS
64
00335125-01
1
20-4
KABEL HS50: SOLLWERT Z1-ACHSE
CABLE HS50: TARGET VALUE Z1-AXIS
65
00335126-01
1
20-4
KABEL HS50: SOLLWERT DP1-ACHSE
CABLE HS50: TARGET VALUE DP1-AXIS
66
00335153-01
1
20-5
KABEL HS50: CRASH-SIGNAL PORTAL 2
CABLE HS50: CRASH SIGNAL PORTAL 2
20 9 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 20
Ausgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
Servoeinschub / Servo unit
Order
67
00335154-01
1
20-5
KABEL HS50: SOLLWERT X2-ACHSE
CABLE HS50: TARGET VALUE X2-AXIS
68
00335155-01
1
20-5
KABEL HS50: SOLLWERT Y2-ACHSE
CABLE HS50: TARGET VALUE Y2-AXIS
69
00335156-01
1
20-5
KABEL HS50: SOLLWERT STERN2-ACHSE
CABLE HS50: TARGET VALUE STAR2-AXIS
70
00335157-01
1
20-5
KABEL HS50: SOLLWERT Z2-ACHSE
CABLE HS50: TARGET VALUE Z2-AXIS
71
00335158-01
1
20-5
KABEL HS50: SOLLWERT DP2-ACHSE
CABLE HS50: TARGET VALUE DP2-AXIS
72
00335178-01
1
20-5
KABEL HS50: CRASH-SIGNAL PORTAL 3
CABLE HS50: CRASH SIGNAL PORTAL 3
73
00335179-01
1
20-5
KABEL HS50: SOLLWERT X3-ACHSE
CABLE HS50: TARGET VALUE X3-AXIS
74
00335180-01
1
20-5
KABEL HS50: SOLLWERT Y3-ACHSE
CABLE HS50: TARGET VALUE Y3-AXIS
75
00335181-01
1
20-5
KABEL HS50: SOLLWERT STERN3-ACHSE
CABLE HS50: TARGET VALUE STAR3-AXIS
76
00335182-01
1
20-5
KABEL HS50: SOLLWERT Z3-ACHSE
CABLE HS50: TARGET VALUE Z3-AXIS
77
00335183-01
1
20-5
KABEL HS50: SOLLWERT DP3-ACHSE
CABLE HS50: TARGET VALUE DP3-AXIS
78
00335121-01
1
20-4
KABEL HS50: CRASH-SIGNAL PORTAL 1
CABLE HS50: CRASH SIGNAL PORTAL 1
79
00335197-01
1
20-4
KABEL HS50: SOLLWERT X4-ACHSE
CABLE HS50: TARGET VALUE X4-AXIS
80
00335198-01
1
20-4
KABEL HS50: SOLLWERT Y4-ACHSE
CABLE HS50: TARGET VALUE Y4-AXIS
81
00335199-01
1
20-4
KABEL HS50: SOLLWERT STERN4-ACHSE
CABLE HS50: TARGET VALUE STAR4-AXIS
82
00335200-01
1
20-4
KABEL HS50: SOLLWERT Z4-ACHSE
CABLE HS50: TARGET VALUE Z4-AXIS
83
00335201-01
1
20-4
KABEL HS50: SOLLWERT DP4-ACHSE
CABLE HS50: TARGET VALUE DP4-AXIS
84
00337056-02
1
20-5
KABEL HS50: SERVOEINSCH./STROMVERS./SEK4
CABLE HS50: SERVO UNIT/POWER SUPPLY/SEC4
20 10 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)

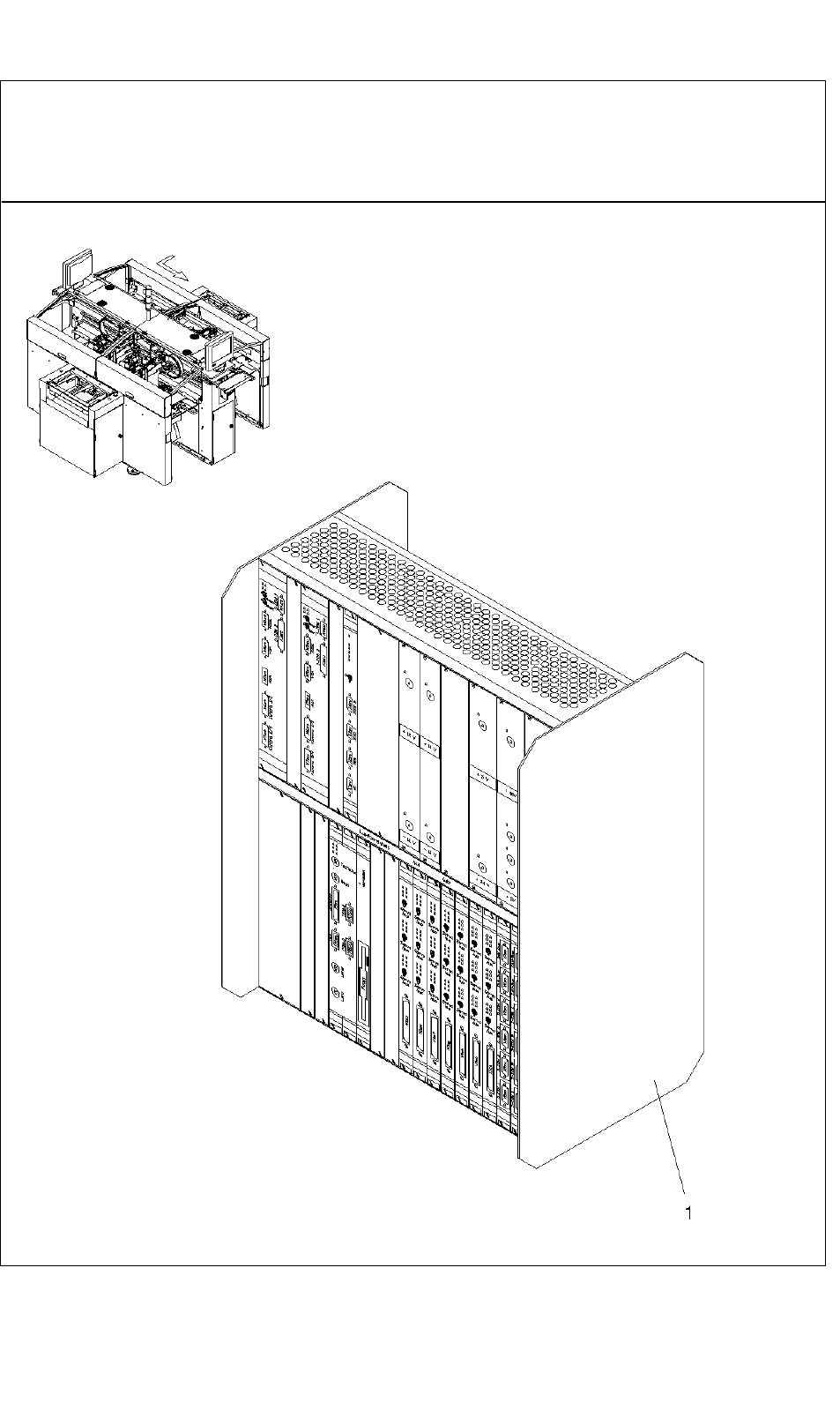

Bildtafel (Figure) 21
A
usgabe (Edition) 11-03
Steuereinschub
Control unit
21 1 -
