Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts) Bildtafel (Figure) 24 Ausgabe (Edition) 11-03 BE-Tisch Sicherung Components table lock 24 4 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 24
A
usgabe (Edition) 11-03
BE-Tisch Sicherung
Components table lock
24 3 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 24
Ausgabe (Edition) 11-03

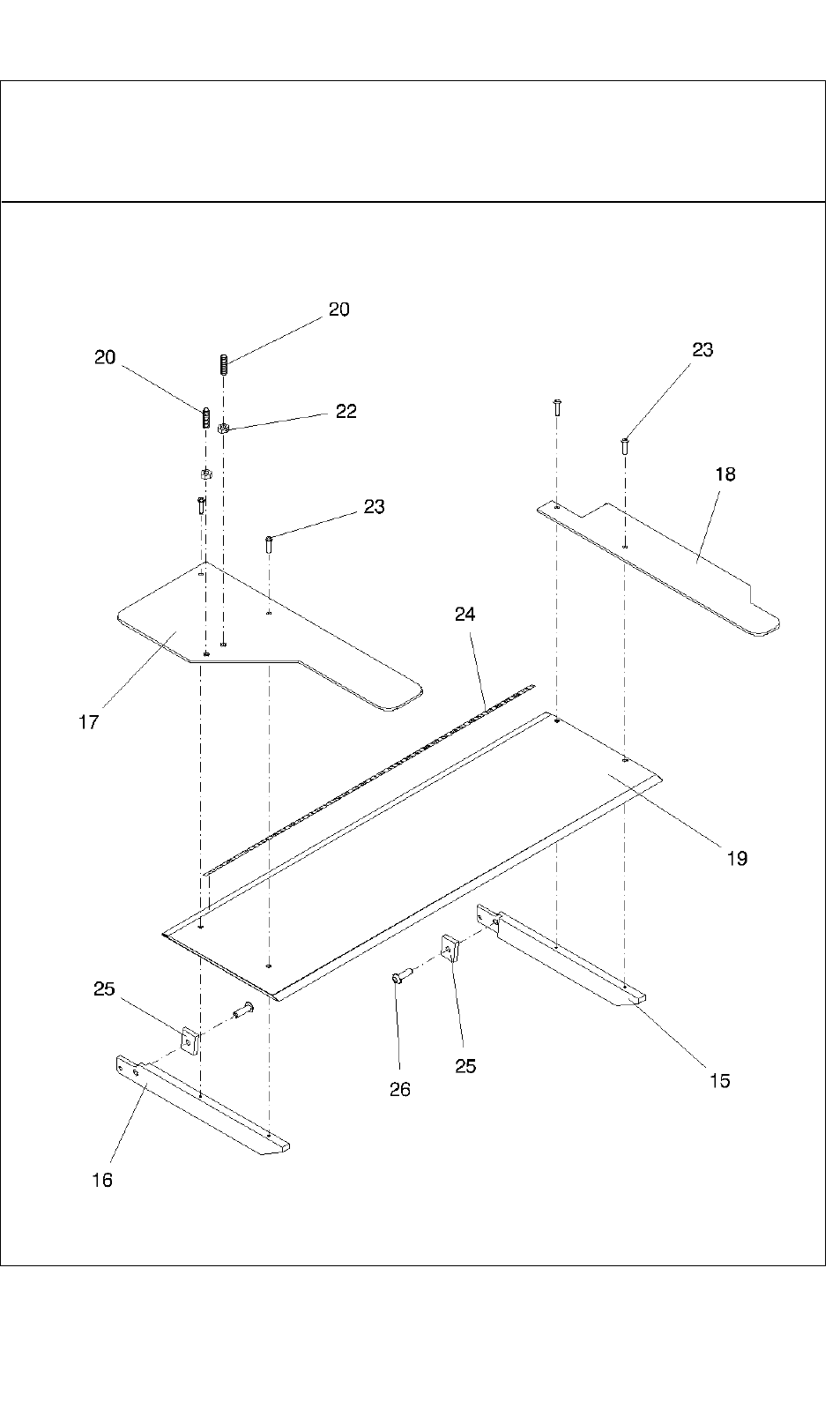

BE-Tisch Sicherung
Components table lock
24 4 -
Teilekatalog (Parts Catalog) Bebilderte Teileliste (Illustrated Parts)
Bildtafel (Figure) 24
A
usgabe (Edition) 11-03
Stamm Nr.
Master Code
Bezeichnung / Designation
Stck.
Qty.
Pos.-Nr.
Pos. No.
Seiten-Nr.
Page No.
A
rtikel-Nr.
Item No.
FS
FS
BE-Tisch Sicherung / Components table lock
Order
1
00337589-05
2
24-1
BE-TISCH-SICHERUNG 2/4
COMPONENTS TABLE LOCK 2/4
2
00342305-03
2
24-2
HALTER LINKS
MOUNT LEFT INSIDE F. LOCKING PLATE
3
00342306-03
2
24-2
HALTER RECHTS
MOUNT RIGHT INSIDE F. LOCKING PLATE
4
00344585-03
2
24-2
EINGREIFSCHUTZ
SAFETY COVER
5
00343733-02
2
24-2
SICHERUNGSWINKEL SEKTOR 2/4
LOCKING ANGLE SECTOR 2/4
6
00344762-01
2
24-2
SICHERUNGSBLECH SEKTOR 2/4
LOCKING PLATE SECTOR 2/4
7
00327464-01
4
24-2
GEWINDESTIFT M5X18 DIN 913
SET SCREW M5X18
9
00095565-01
4
24-2
DIN 934 - M 5 - ST SECHSKANTMUTTER
DIN 934 - M 5 - ST HEXAGON NUT
10
00311152-01
8
24-2
LINSENSCHRAUBE M3*8 ISO7380
CROSS RECESSED RAISED CHEESE HD SCREW M4*4
11
00344757-01
2
24-2
SPURLINEAL BE-TISCH-SICHERUNG
TRACK GUIDE COMPONENTS TABLE LOCK
12
00346028-01
4
24-2
EPUFFERSCHEIBE
BUFFER DISK
13
00346108-01
4
24-2
LINSENFLANSCHSCHRAUBE M5*8
OVAL HEAD FLANGE SCREW M5*8
14
00337597-05
2
24-1
BE-TISCH-SICHERUNG 1/3
COMPONENTS TABLE LOCK 1/3
15
00342306-03
2
24-3
HALTER RECHTS
MOUNT RIGHT INSIDE F. LOCKING PLATE
16
00342305-03
2
24-3
HALTER LINKS
MOUNT LEFT INSIDE F. LOCKING PLATE
17
00344585-03
2
24-3
EINGREIFSCHUTZ
SAFETY COVER
18
00344589-02
2
24-3
SICHERUNGSWINKEL SEKTOR 1/3
LOCKING ANGLE SECTOR 1/3
19
00343732-01
2
24-3
SICHERUNGSBLECH
LOCKING PLATE
20
00327464-01
4
24-3
GEWINDESTIFT M5X18 DIN 913
SET SCREW M5X18
22
00095565-01
4
24-3
DIN 934 - M 5 - ST SECHSKANTMUTTER
DIN 934 - M 5 - ST HEXAGON NUT
23
00311152-01
8
24-3
LINSENSCHRAUBE M3*8 ISO7380
CROSS RECESSED RAISED CHEESE HD SCREW M4*4
24
00344757-01
2
24-3
SPURLINEAL BE-TISCH-SICHERUNG
TRACK GUIDE COMPONENTS TABLE LOCK
24 5 -
