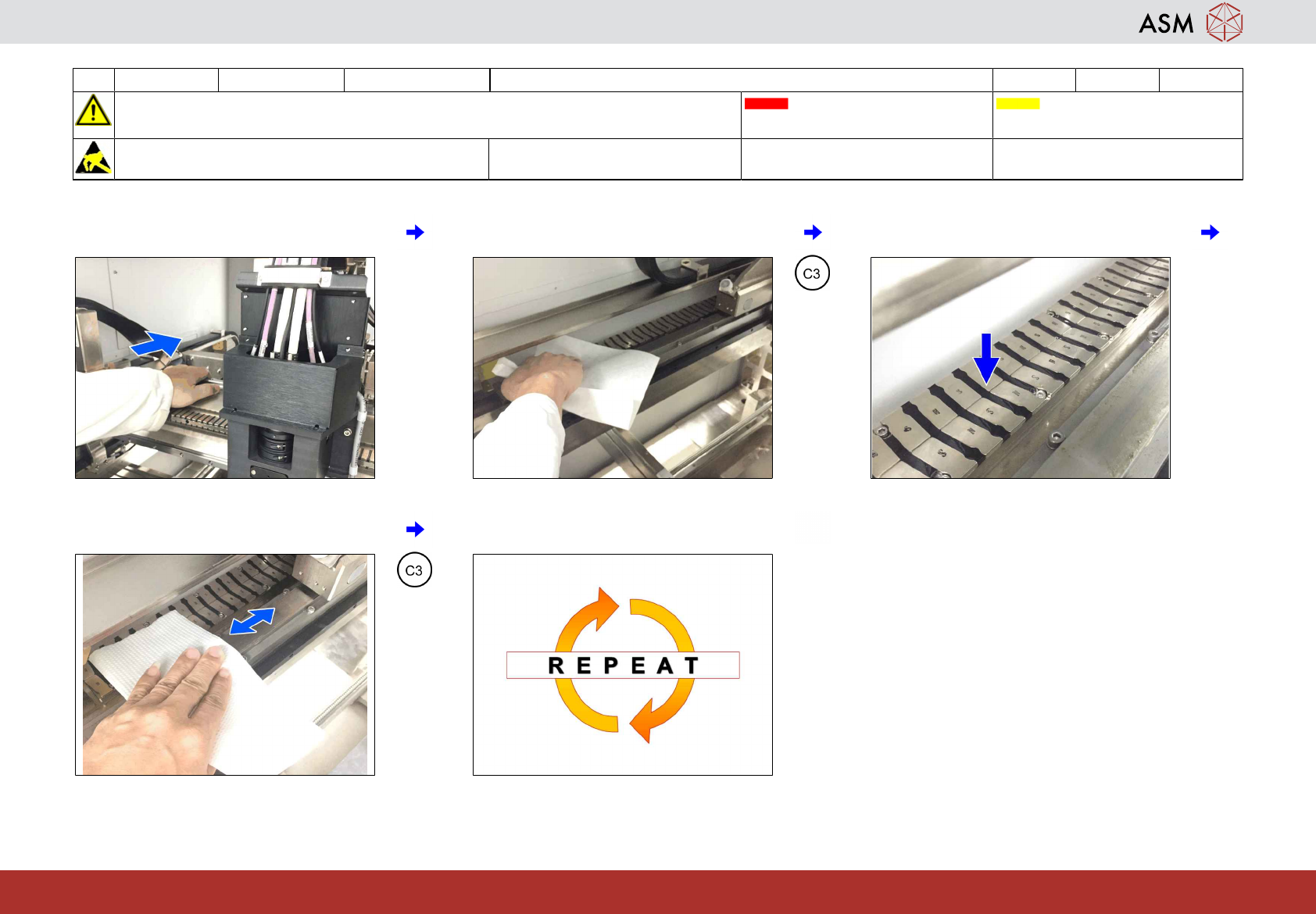

5 WF2 ProcessLens Maintenance Contrôler et nettoyer les surfaces magnétiques sur les axes X et Y. 4 mn 1 / 1
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil: Pièce d'usure: Consommables:
C3
www.asm-smt.com
1 Pousser le portique vers l'arrière. Ne pas
toucher la tête optique.
2 Nettoyer la surface magnétique de l'axe Y
de gauche.
3 Contrôler pour éviter toute contamination
et tout dommage.
4 Nettoyer la surface avec une lingette
(SEULEMENT pour Y1).
5 Répéter les étapes 1 à 3 pour l'axe Y de
droite et l'axe X.
www.asm-smt.com
6 WF2 ProcessLens Maintenance Nettoyer l'emplacement de rouleaux de portique Y1 et remplacer
l'auto-lubrification
5 mn 1 / 2
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T31
Pièce d'usure: Consommables:
C07
www.asm-smt.com
1 Pousser le portique vers l'arrière. Ne pas
toucher la tête optique.
2 Nettoyer la surface avec une lingette de
nettoyage (Cleaning Wipe).
3 Pousser le portique vers l'avant. Ne pas
toucher la tête optique.
4 Desserrer la vis de blocage comme sur
l'image.
5 Retirer et remplacer par un nouveau lubri-
ficateur.
6 Serrer doucement la vis de blocage pour
éviter des dommages.
