7 WF2 ProcessLens Monter et fixer le capot de la machine. 5 mn 1 / 2 A T T E N T I O N ! R e p o r t e z - v o u s a u x c o n s i g n e s d e s é c u r i t é c o n t e n u e s d a n s l e m a n u e l d ' u t i l …
6 WF2 ProcessLens Maintenance Nettoyer l'emplacement de rouleaux de portique Y1 et remplacer
l'auto-lubrification
5 mn 2 / 2
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T31
Pièce d'usure: Consommables:
C07
www.asm-smt.com
7 Nettoyer la surface avec une lingette
(Cleaning Wipe) depuis l'arrière de la ma-
chine.
8 Tirer le portique pour accéder aux sys-
tèmes de lubrification du portique.
9 Desserrer la vis de blocage comme sur
l'image.
10 Retirer et remplacer par un nouveau lubri-
ficateur.
11 Serrer doucement la vis de blocage pour
éviter des dommages.
7 WF2 ProcessLens Monter et fixer le capot de la machine. 5 mn 1 / 2
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T31
Pièce d'usure: Consommables:
www.asm-smt.com
1 Allumer («ON») le disjoncteur de protec-
tion de la machine.
2 Fixer le capot inférieur arrière avec des
vis.
3 Monter le capot supérieur arrière.
4 Fixer le capot supérieur arrière avec des
vis.
5 Monter le capot intérieur avant. 6 Fixer le capot intérieur arrière avec des
vis.
7 WF2 ProcessLens Monter et fixer le capot de la machine. 5 mn 2 / 2
ATTENTION! Reportez-vous aux consignes de sécurité contenues dans le manuel
d'utilisation avant de commencer la maintenance
Statut de machine OFF Transport vide
IMPORTANT! Les directives portant sur les com-
posants doivent être observées
Outil:
T31
Pièce d'usure: Consommables:
www.asm-smt.com

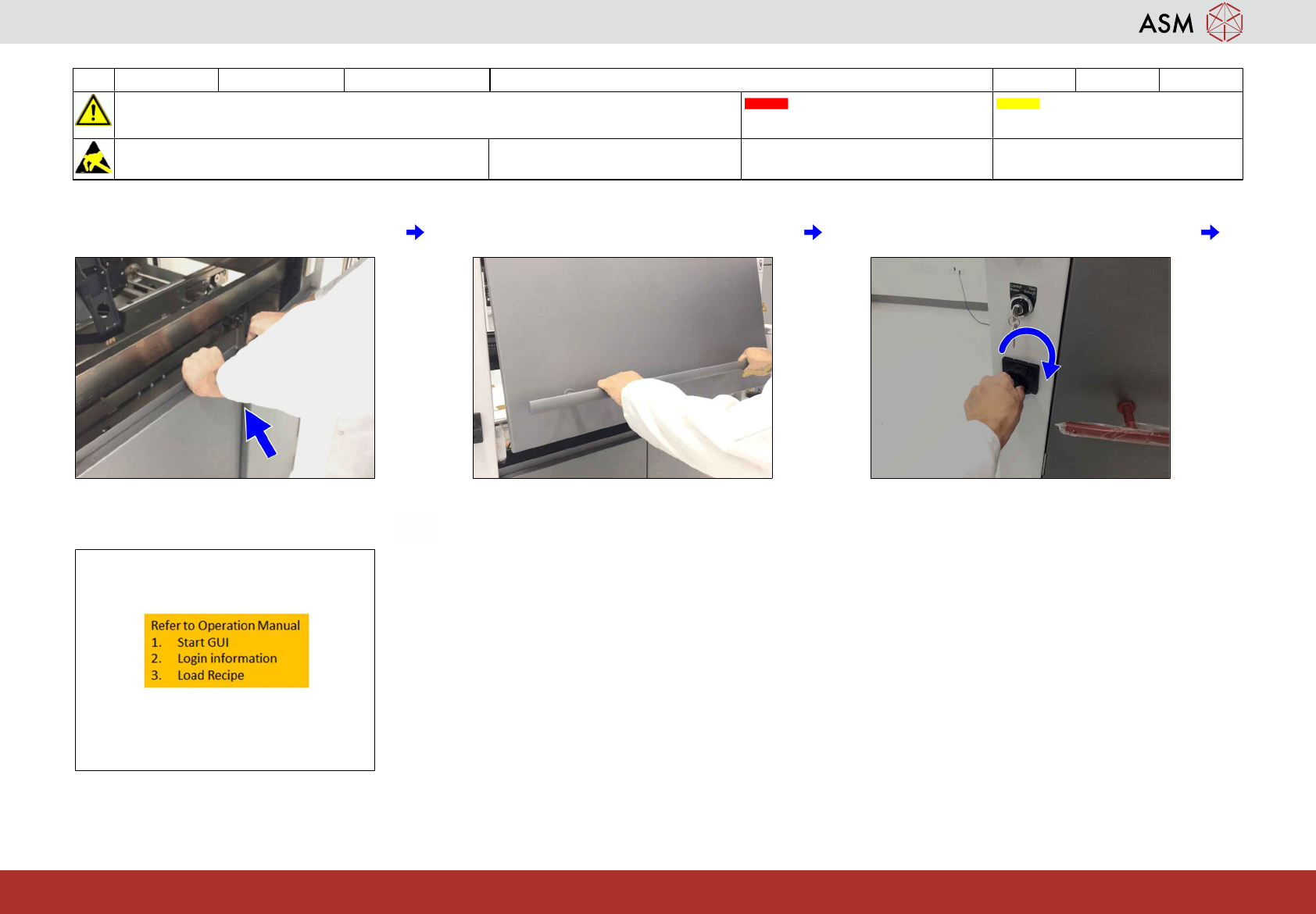

7 Fermer le capot inférieur avant. 8 Fermer le capot supérieur avant. 9 Allumer («ON») l'interrupteur d'alimenta-
tion de la machine.
10 Se reporter au manuel de fonctionnement.
