MACHINE CONTROL
CAN BUS
7.50 Technical Reference Manual Chapter Issue 12, Feb 18

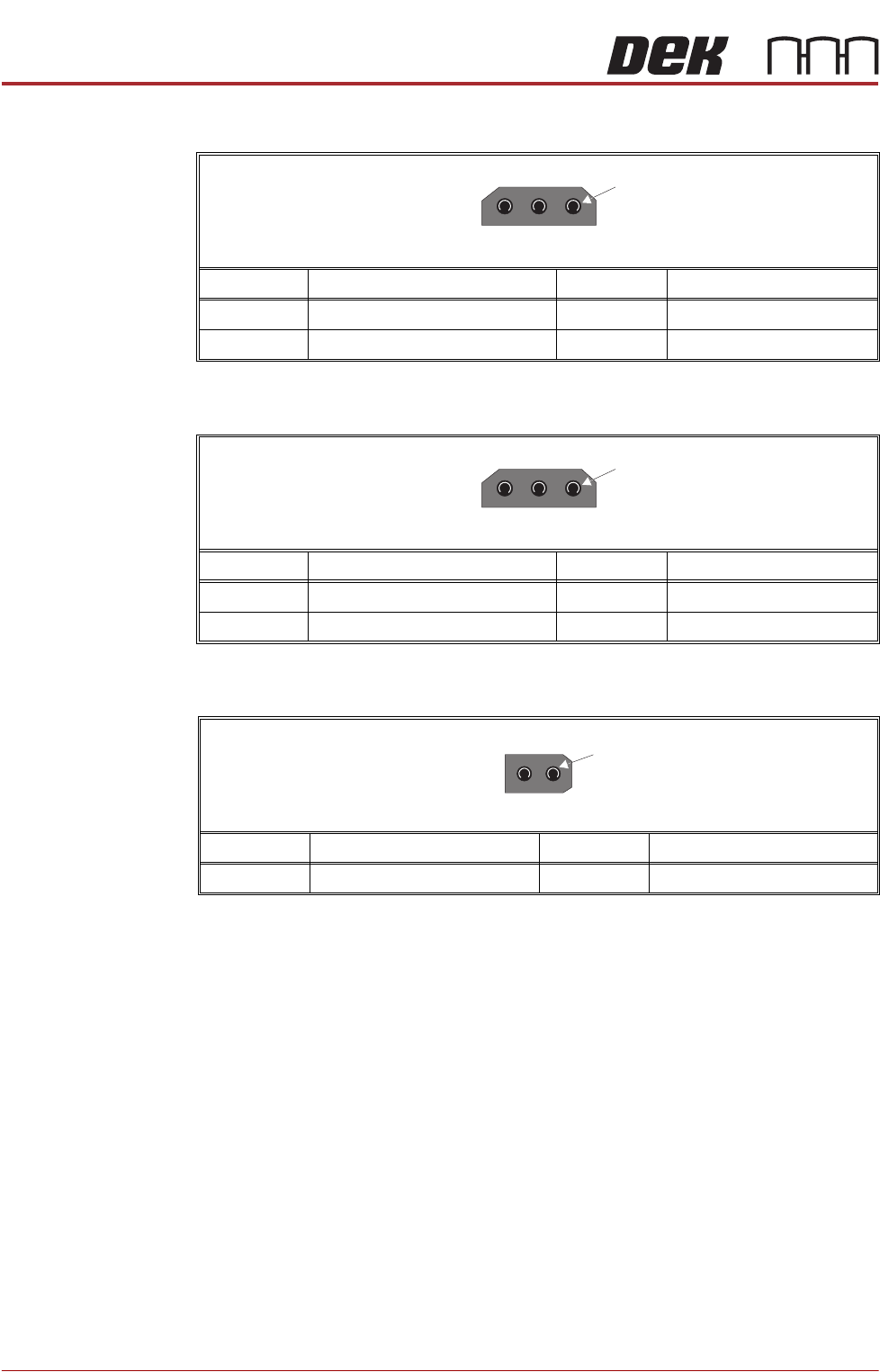

N4SK13
N4SK14
N4SK15
Pin No. Signal Pin No. Signal
1 +12V 3 0V
2 Spare Input
1
3 Way Trident Socket
Pin No. Signal Pin No. Signal
1 +12V 3 0V
2 Spare Input
1
3 Way Trident Socket
Pin No. Signal Pin No. Signal
1 Cleaner Camera Clamp 2 0V
2 Way Trident Socket
1
MACHINE CONTROL
CAN BUS
Chapter Issue 12, Feb 18 Technical Reference Manual 7.51

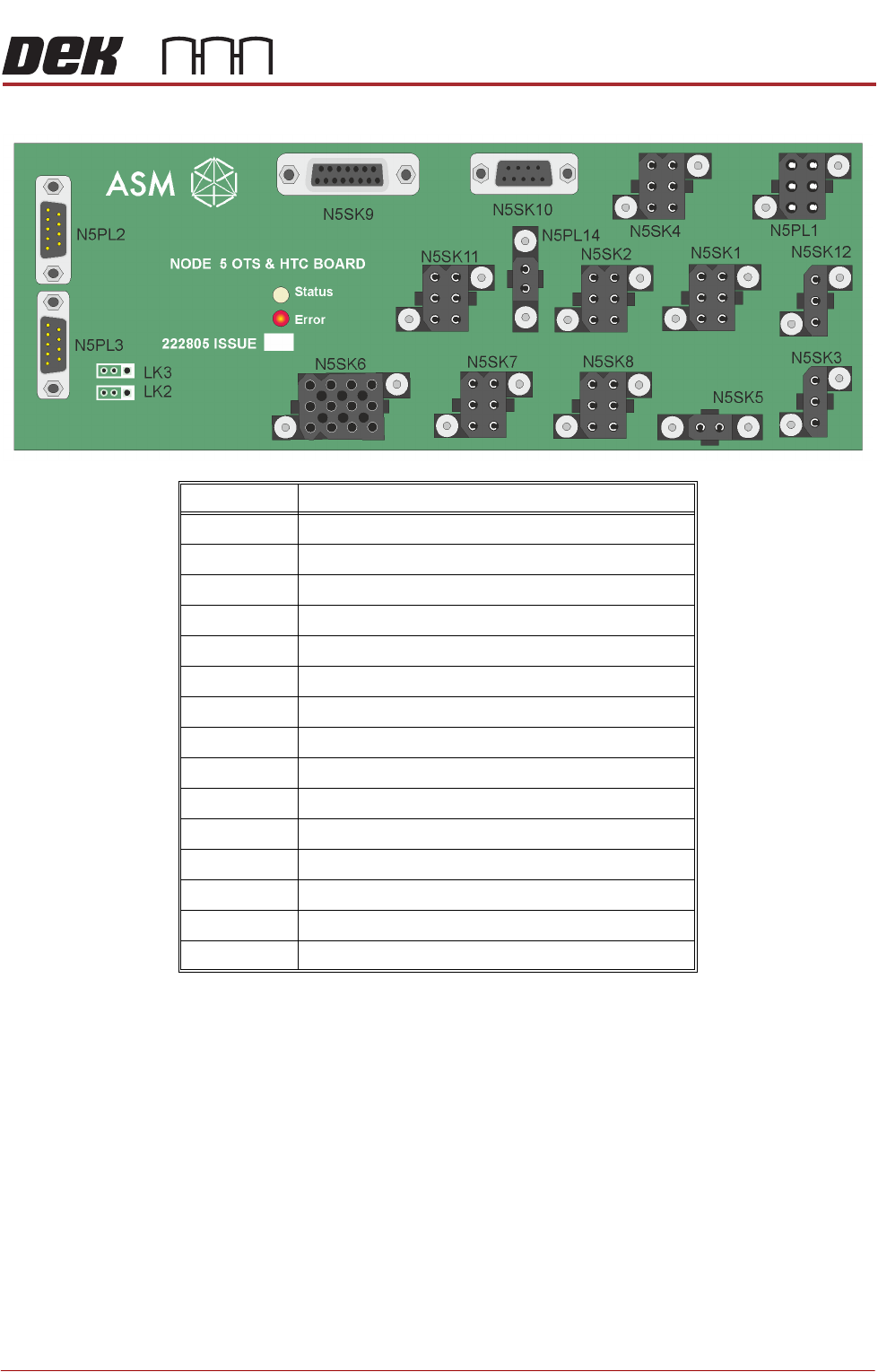

I/O Node 5 (HTC/OTS)
Connector Description
N5PL1 Node Power
N5PL2 CAN Signal In
N5PL3 CAN Signal Out
N5SK1 N/C
N5SK2 N/C
N5SK3 N/C
N5SK4 N/C
N5SK5 N/C
N5SK6 Solenoid Bank (OTS)
N5SK7 N/C
N5SK8 N/C
N5SK9 N/C
N5SK10 Snug / Clamp Pressure
N5SK11 N/C
N5SK12 N/C
MACHINE CONTROL
CAN BUS
7.52 Technical Reference Manual Chapter Issue 12, Feb 18

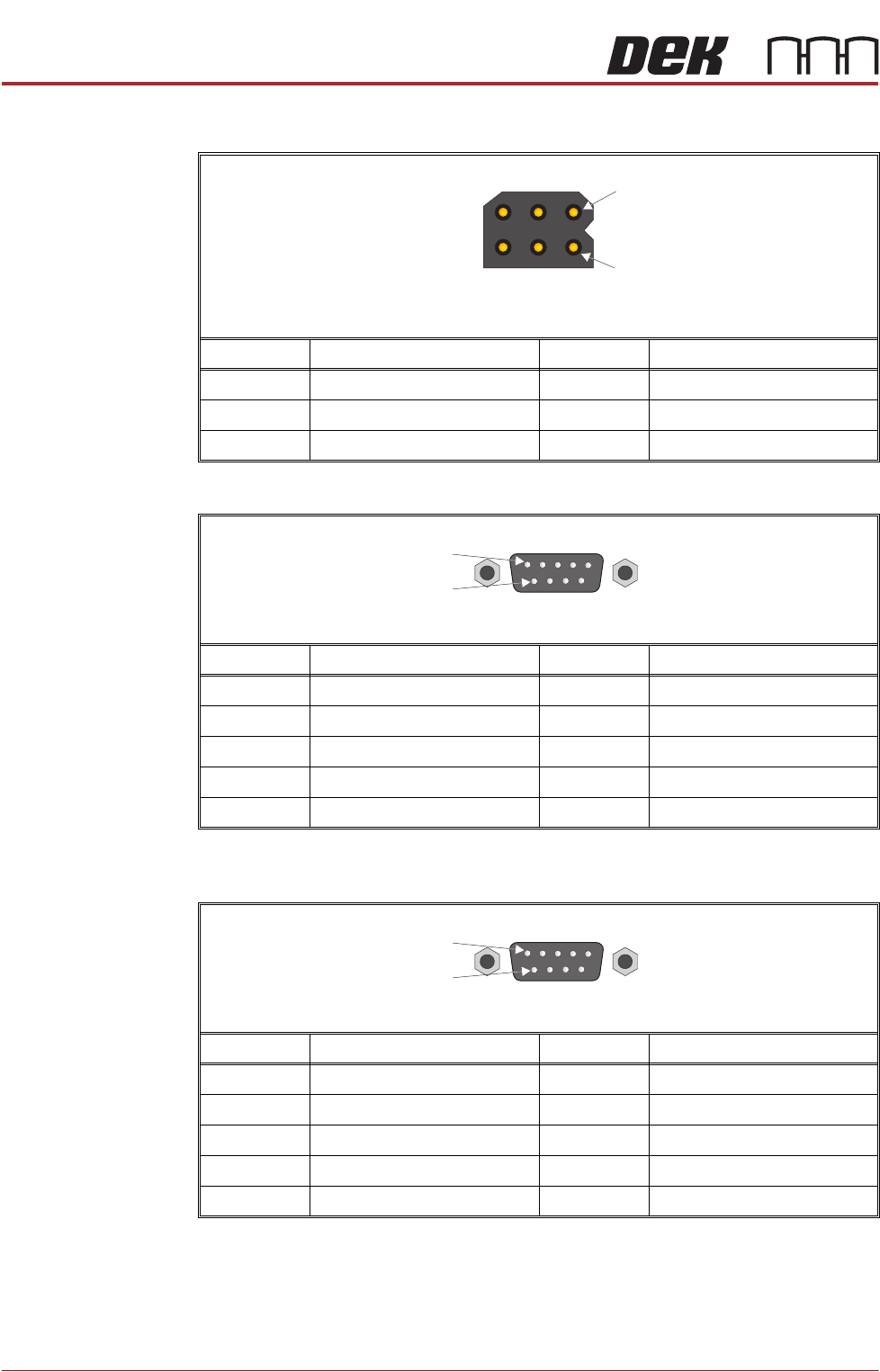

N5PL1
N5PL2
N5PL3
Pin No. Signal Pin No. Signal
124V US 40V
2 0V 5 12V
324V SW 60V
4
1
6 Way Trident Connector
(with pins)
Pin No. Signal Pin No. Signal
1N/C 6N/C
2CAN_L 7CAN_H
3CAN_GND 8N/C
4N/C 9N/C
5N/C
9 Way D Type Plug
1
6
Pin No. Signal Pin No. Signal
1N/C 6N/C
2CAN_L 7CAN_H
3CAN_GND 8N/C
4N/C 9N/C
5N/C
9 Way D Type Plug
1
6
