Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes V ision Edition 07/97 Version du logiciel à partir de SR.010. xx 7.3 Système Vision pour composants 7 - 27 7.3.4 Remarques portant sur la sécurit é et concernant les syst…

7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.3 Système Vision pour composants Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 26
Critères pour composants de forme irrégulière
Définition
Un composant est de forme irrégulière s'il ne répond pas aux critères pour composants de forme
régulière.
Conditions supplémentaires pour le centrage par le système Vision composants:
-
on admet jusqu'à 3 types de pattes différents par rangée.
-
on admet jusqu'à 15 groupes par rangée.

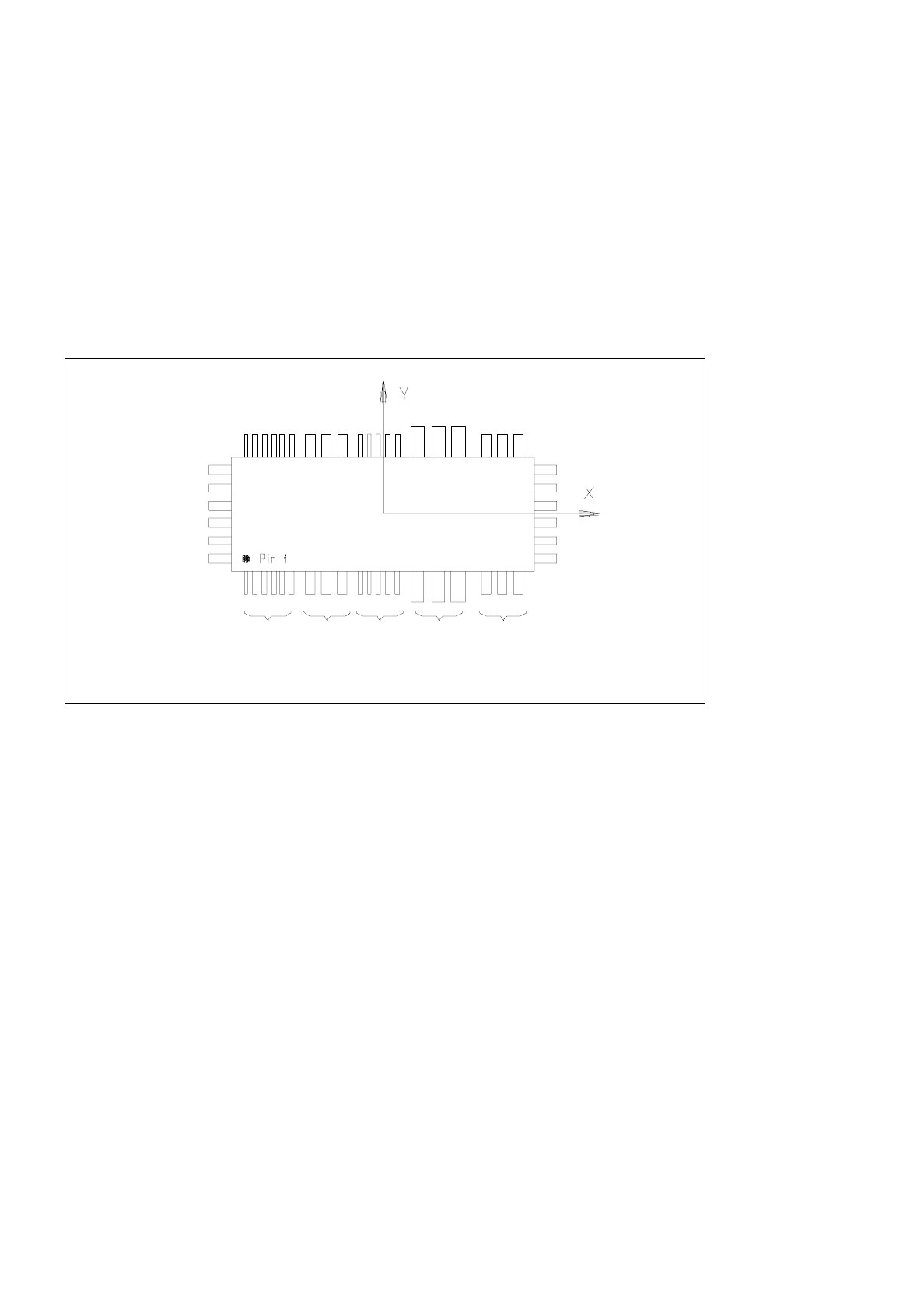

Fig. 7.3.2 Composant irrégulier
●
Ecarts de pas
On peut introduire dans l'éditeur GF, l'écart de pas (= distance de patte de centre à centre) pour chacun
des composants. Si cette valeur est dépassée, le composant ne sera pas centré et par conséquent ne
sera pas placé.
●
Valeur limite de la mesure de qualité
Si les composants ne répondent pas aux valeurs limites de mesure de qualité, ils ne seront pas placés.
Les valeurs limites sont les suivantes:
-
Différence de nombre de pattes entre l'original et le modèle.
-
Ecart de pas plus grand que la valeur définie dans le fichier GF.
-
Défaut d’orthogonalité plus grand que celui défini dans le fichier GF.
-
Ecart plus important des dimensions extérieures.
-
Décalage du point de centrage plus élevé que ne le permet la tolérance de position admise lors de la
prise.
Modèle 1
Groupe 1
Modèle 2
Groupe 1
Modèle 1
Groupe 2
Modèle 3
Groupe 1
Modèle 2
Groupe 2

Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.3 Système Vision pour composants
7 - 27
7.3.4 Remarques portant sur la sécurité et concernant les systèmes
de vision des composants sur l'automate 80F
DANGER
O
O
O
Aucune modification ou manipulation ne doit être entreprise sur les dispositifs de sécurité de l'automate 80F
ou sur le module IC ou flip-chip !
Le rayonnement optique du capteur IC ou flip-chip correspond à la catégorie laser 1 tant que les capteurs sont
solidement installés dans l'automate (N.E. 60.825-1 ou C.I.E. 825).
Fig. 7.3.3 Caractérisation de la catégorie laser 1
CATÉGORIE LASER 1

7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.3 Système Vision pour composants Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 28
