7 Systèmes V ision Notice d’exploi tation SIPLACE 80 S/F/G 7.5 Faire apprentissage marque Edition 07/97 Version du l ogiciel à partir de SR.010.xx 7 - 44 Fig. 7.5.11 La camér a CI se dépla ce dan s les 4 coins de la zone…
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.5 Faire apprentissage marque
7 - 43
7.5.3.5 Option "Tester marque"
NOTA
L'option "Tester marque" n'est activée que si vous
- avez déjà entré un numéro de marque et
- s'il existe déjà un modèle pour le numéro choisi.
Fig. 7.5.10
Les dimensions de la zone de structure de modèle et de la zone de recherche sont enregistrées dans le cal-
culateur de station. Ces valeurs sont indispensables pour le calcul des déplacements du test des coins. Les
décalages de centrage provenant d'un centrage de marque exécutés éventuellement précédemment seront
également pris en compte lors du calcul des déplacements. Ensuite,
-
le déroulement du test s'affiche dans l'image vidéo,
-
la ligne d'en-tête avec l'option, le numéro de marque et le facteur de qualité s'affiche en surimpression,
-
les zones d'exploitation et les séquences de commande s'affichent dans la ligne de pied et un processus
de test, déterminant le facteur de qualité de la marque, est déclenché.
●
En appuyant sur la touche "RETURN", vous pouvez reprendre le processus de test.
●
Avec les touches de direction, vous changez la position du portique. En entrant les chiffres 1 ... ... 6, vous
changez la largeur de pas.
fonct. élémentair.
SI80 V 10.x
syst. vision
config. mag.:
Rüstung:
BE - Zuführung
descr. C.I.:
syst. vision
version: 2133
faire apprentis. marque
tester marque
entrer n° de marque
nouvelle marque
éditer marque
centrer marque
tester marque
déplacer axes x/y
cartes au conv. central
cartes au conv. sortie
choisir portique
afficher erreurs
erreur
état
action
:
:
:
système vision
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.5 Faire apprentissage marque Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 44

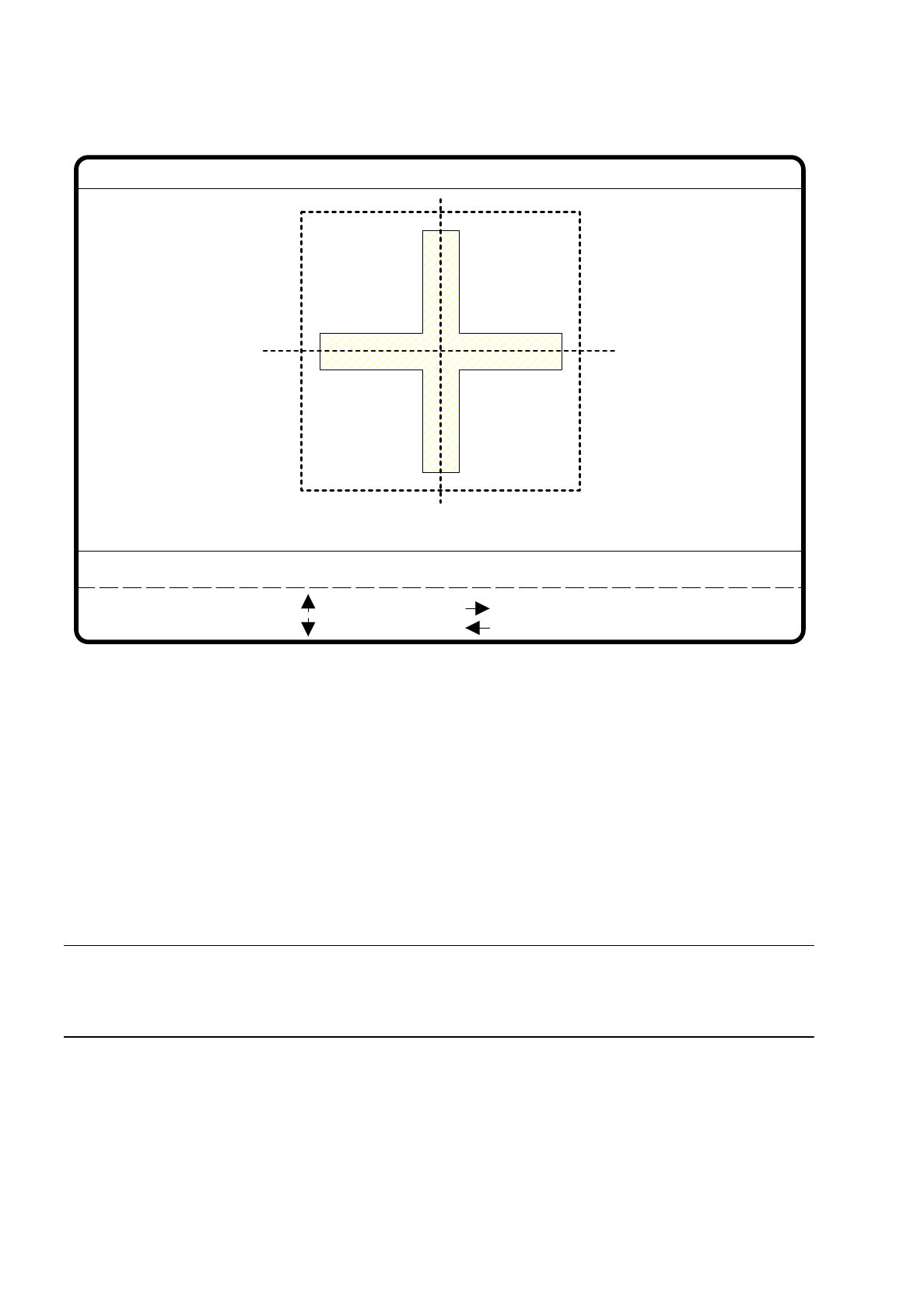

Fig. 7.5.11
La caméra CI se déplace dans les 4 coins de la zone de recherche et y lance à chaque fois une commande
de mesure. Pour chaque commande de mesure lancée, le contrôleur de machine reçoit de l'unité d'analyse
Vision (MVS) la qualité de marque. La valeur la plus mauvaise du test est émise sur le moniteur dans la ligne
d'en-tête. L'indication de la qualité varie de
-
0 = mauvais jusqu'à
-
100 = très bon
-
et ne devrait pas dépasser la valeur 40 pour la marque et le point d'encre. Dans le cas contraire, nous vous
recommandons de choisir une autre marque.
NOTA
A cet effet, comparez également le rapport entre la netteté et la qualité de marque, tel qu'il est décrit au para-
graphe 7.5.3.2 "Nouvelle marque".
no. marque = 8 qualité = 70tester marque
tester
1..6 : pas x/y
Ret :
Larg. pas x/y = ...
: axe x +
: axe x -
: axe y +
: axe y -
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.5 Faire apprentissage marque
7 - 45
7.5.3.6 Option déplacer axes x/y
Si vous sélectionnez cette option dans le menu "Faire apprentissage marque", le calculateur de station met en
oeuvre les opérations suivantes :
-
le menu "Faire apprentissage marque" disparaît de l'écran et l'image vidéo apparaît. La position actuelle
de la caméra est affichée et l'option de la zone d'exploitation s'affiche en surimpression,
-
s'il y a risque de plantage, les commandes des axes sont bloquées.

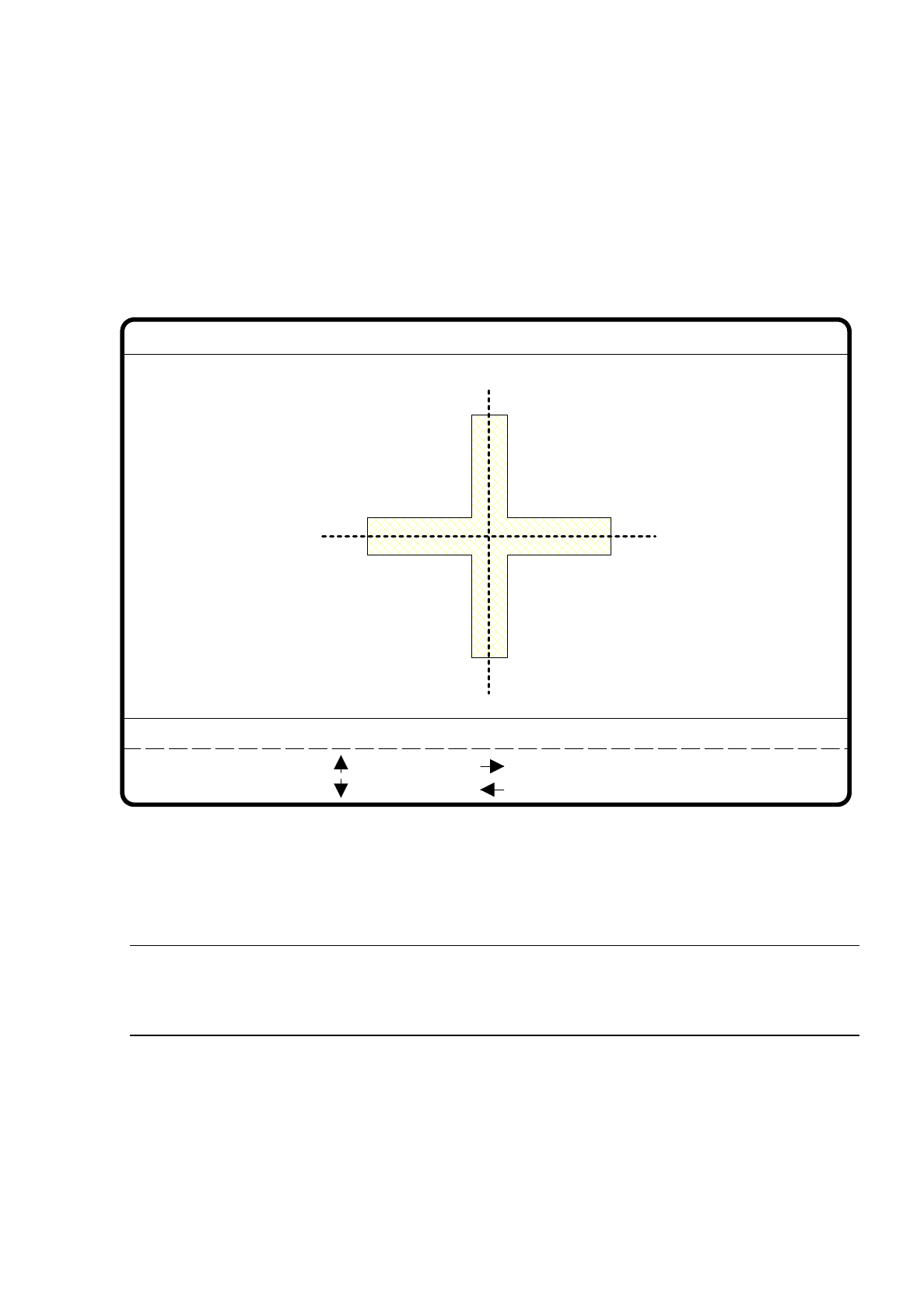

Fig. 7.5.12
●
Après avoir sélectionné la largeur de pas en entrant les chiffres 1 à 6, vous pouvez faire varier la position
de la caméra du portique 2 grâce aux touches de direction.
NOTA
Le portique 2 est toujours utilisé comme portique d'apprentissage standard. Vous pouvez sélectionner le
portique 1 par l'option "Choisir portique" (voir paragraphe 7.5.3.9).
●
Avec la touche "ESC", vous quittez l'option. Le menu "Faire apprentissage marque" s'affiche à nouveau.
: axe x +
: axe x -
: axe y +
: axe y -
1..6: pas x/y
pos. x [
m
m] = ...
déplacer axes x/y
Larg. pas x/y =
pos. y [m m] = ...
