Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes V ision Edition 07/97 Version du logiciel à partir de SR.010. xx 7.6 Tester composant 7 - 93 7.6.4.5 Option "Programmer transformati on" Cette op tion est i den…

100%1 / 742
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.6 Tester composant Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 92
7.6.4.4 Option "Eclairage"
En cas de sélection de cette option, l'image vidéo du contrôle et du réglage de l'éclairage apparaît.

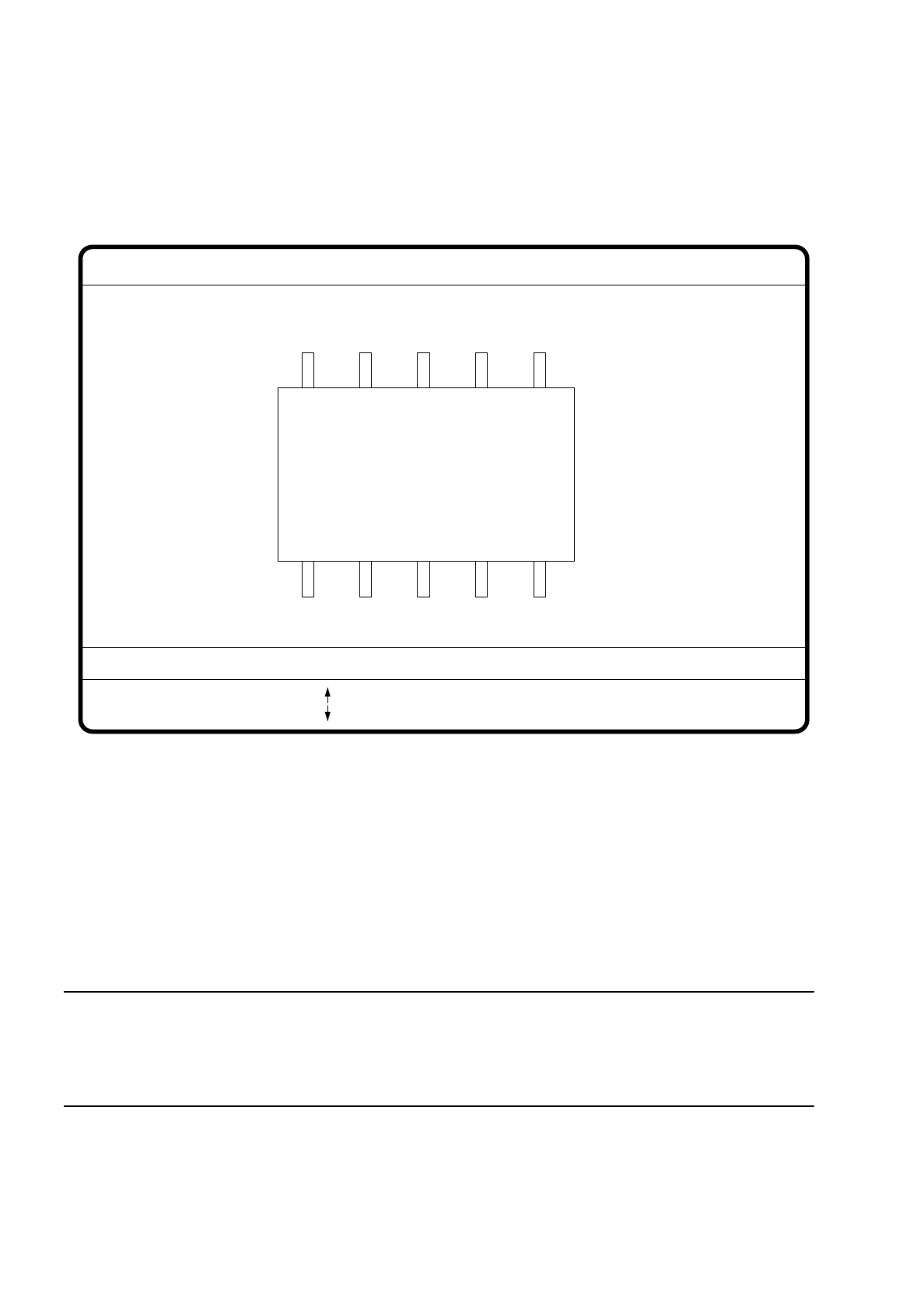

Fig. 7.6.21
●
Avec les touches de direction, vous augmentez ou vous réduisez la clarté des lignes DEL du système de la
caméra pour l'éclairage du composant. La valeur de clarté comporte 256 degrés, le degré 255 correspon-
dant à la valeur maximale.
●
Pour le changement de clarté, vous permutez la largeur de pas, avec la barre d'espacement, de 1 à 10
µ
m
et inversement.
●
Grâce à la touche Tab, faites votre choix parmi les deux niveaux d'éclairage, l'éclairage raide de la caméra
(ligne DEL supérieure) et l'éclairage plat (ligne DEL inférieure) de la tête revolver. En ce qui concerne la
tête IC, vous avez le choix entre trois niveaux d'éclairage (voir paragraphe 7.9.2.2).
NOTA
Vous trouverez des instructions, portant sur le choix des paramètres d’éclairage, au paragraphe 7.7.6
"Réglage de l’éclairage des composants sur la caméra de la tête revolver" et au paragraphe 7.7.7 "Réglage
de l’éclairage des composants sur la caméra de la tête IC".
●
Avec la touche "RETURN", vous déclenchez les différents pas de mesure qui sont incorporés dans les
conditions de mesure.
●
Avec la touche "ESC", vous quittez l'option. Vous revenez au menu initial "Editer données forme de boîtier".
for me boît. = 5
éclairage
: clarté plus gr.
: clartè plus pt.
RET: tester comp.
Tab: éclairage
éclairage = plat/raide clartè = 0 ... 255
blanc: larg. de pas
larg. de pas
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.6 Tester composant
7 - 93
7.6.4.5 Option "Programmer transformation"
Cette option est identique à l'option "Programmation transformation 5" décrite au paragraphe 7.5.5.2.
7.6.5 Menu "Changer mode de mesure"
NOTA
Cette option ne peut être activée que si un numéro de forme de boîtier a été tapé au préalable.
Il existe, dans la partie des fichiers propre au capteur (voir paragraphe 7.6.4), une structure de fichiers com-
portant les conditions de mesure des composants. Vous pouvez manipuler les conditions de mesure à partir
de ce menu. Les options du menu sont avant tout conçues pour établir des fichiers GF propres à l'utilisateur et
qui se situent hors de la norme du fichier GF.
Fig. 7.6.22
Le menu vous offre la possibilité
-
de sélectionner et d'activer une méthode de mesure définie ou bien une combinaison de plusieurs métho-
des de mesure,
-
de désactiver différentes méthodes de mesure et
-
de modifier les paramètres hexadécimaux qui font partie de chaque méthode de mesure.
Rüstung:
Maschinenoptionen fonct. élémentair.
Softwareoptionen
BE - Zuführung
descr. C.I.:
SI80 V 10.x
syst. vision
syst. vision
version: 2133
config. mag.:
Marke teachen
tester composant
recharger
afficher erreurs
sortie de test
Mess-Mode ändern
GF-Nr. eingeben
BE abholen
BE darstellen
BE prüfen
GF-Daten ändern
BE messen
changer mode de mesure
Row
Lead
Corner
Size
Grid
Ball
changer conditions Size
erreur
état
action
:
:
:
système vision
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.6 Tester composant Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 94
7.6.5.1 Boîtes de dialogue "Size", "Row", "Corner", "Lead", "Grid" et "Ball"
Après sélection d'un point du menu, la fenêtre de dialogue correspondante "Size", "Row", "Corner", "Lead",
"Grid" ou "Ball" s'ouvre. Nous montrons ici, à titre d'exemple, la fenêtre de dialogue "Corner".
Fig. 7.6.23
●
Avec la touche TAB, vous passez de la zone d'option à la zone d'entrée.
●
Avec les touches de direction, vous positionnez le curseur sur la boîte de dialogue correspondante.
●
Avec la barre d'espacement, vous indiquez le choix de la méthode de mesure dans la zone d'option. Une
croix montre l'option que vous avez activée.
●
Vous pouvez changer les valeurs hexadécimales de la méthode de mesure dans la zone d'entrée et ainsi
adapter les exigences de composants spéciaux.
NOTA
L'entrée des valeurs hexadécimales suppose des connaissances approfondies dans le déroulement du
processus de mesure. Une description dépasserait le cadre du présent mode d'emploi. Vous trouverez
une description exacte dans le "MVS/EDA1 Application Manual". Dans ce texte, veuillez vous référer en
particulier aux chapitres III.7 "Electronic Device Alignment and Inspection: Implementation" et VII.4 "Elec-
tronic Device Alignment and Inspection".
Si vous avez l'intention de changer les valeurs hexadécimales, veuillez prendre contact avec le groupe de
réalisation Vision et entrez, après discussion avec ce groupe, les valeurs hexadécimales codées en bits.
●
Avec la touche "RETURN", vous fermez la zone de dialogue. Les conditions de mesure modifiées sont
incorporées dans le fichier GF du calculateur de station.
Rüstung:
fonct. élémentair.
Nutzen:
SI80 V 10.x
syst. vision
syst. vision
Rüstung.
tester composant
BE abholen
Size
Row
Lead
Corner
changer mode de mesure
( ) Corner driven
Esc: abandon blanc: sélectioner Tab: chang. fenêtre
CORNER P1 [ Hex ] :
CORNER P2 [ Hex ] :
CORNER P3 [ Hex ] :
CORNER P4 [ Hex ] :
CORNER P5 [ Hex ] :
Ret: entrée
Corner
changer conditions Corner
erreur
état
action
:
:
:
système vision
