0.4.2 Vue générale de la SIPLACE 80F avec changeur de plateaux
alvéolés

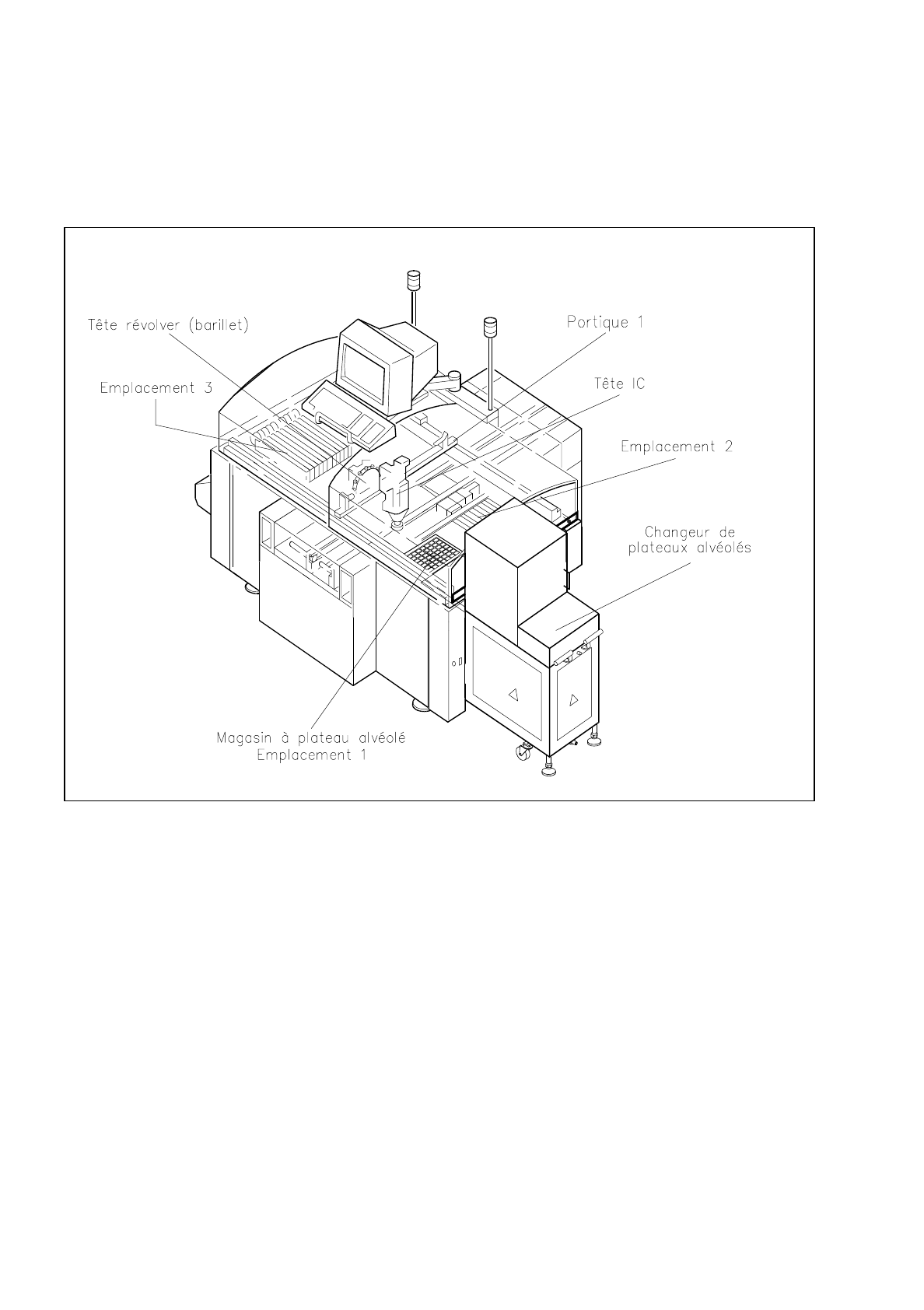

Fig. 0.4.2 Vue générale de la SIPLACE 80F avec changeur de plateaux alvéolés
Notice d’exploitation SIPLACE 80 S/F/G 0 Introduction
Edition 07/97 Version du logiciel à partir de SR.010.xx 0.4 Vue d'ensemble des organes de la machine
0 - 25
0.4.3 Vue d'ensemble tête révolver (barillet)
Fig. 0.4.3 Vue d'ensemble tête révolver (barillet)
Caméra centrage optique
des composants
Optique détection
de position des cartes
Caméra détection
de position des cartes
Platine de câblage
'petits axes'
0 Introduction Notice d’exploitation SIPLACE 80 S/F/G
0.4 Vue d'ensemble des organes de la machine Edition 07/97 Version du logiciel à partir de SR.010.xx
0 - 26
0.4.4 Vue d'ensemble tête IC
Fig. 0.4.4 Vue d'ensemble tête IC
Pipette
Système vision composants pour
la tête de placement IC
Buse à vide
Fourreau
