7 Systèmes V ision Notice d’exploi tation SIPLACE 80 S/F/G 7.10 Module laser de coplanéité (pour l a SIPLACE 80F seulement) Edition 07/97 Version du l ogic iel à partir de S R.010.xx 7 - 126 7.10.5 Entrée des donn ées - …
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx 7.10 Module laser de coplanéité (pour la SIPLACE 80F seulement)
7 - 125

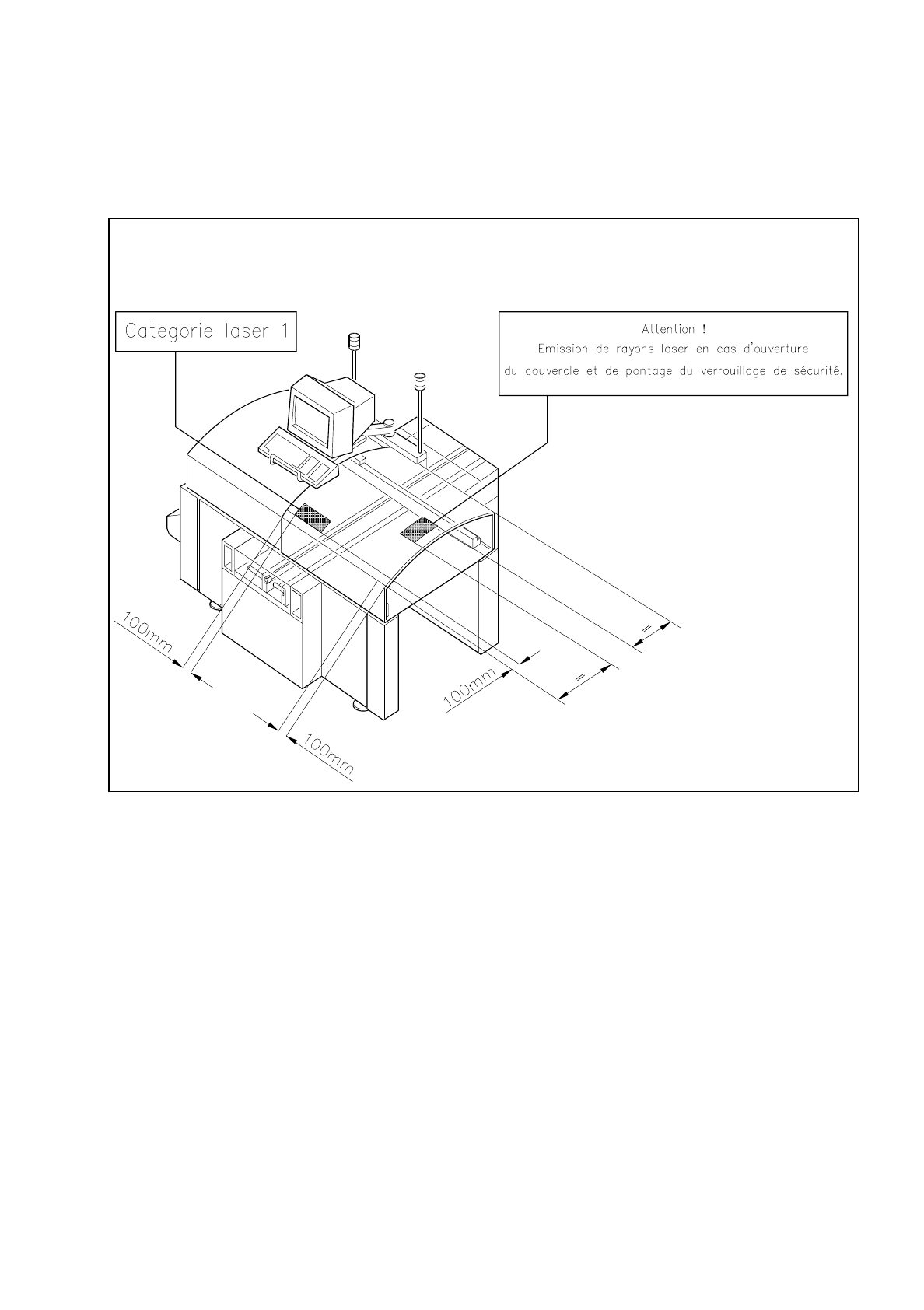

L'illustration suivante montre la position des consignes de sécurité pour l'exploitation du module laser de
coplanéité de la SIPLACE 80F. Ces consignes doivent être collées de manière bien visible sur le capot de
recouvrement aux emplacements marqués d'une flèche (voir illustration 7.10.5).
Fig. 7.10.5 Consignes de sécurité de la SIPLACE 80F
7 Systèmes Vision Notice d’exploitation SIPLACE 80 S/F/G
7.10 Module laser de coplanéité (pour la SIPLACE 80F seulement) Edition 07/97 Version du logiciel à partir de SR.010.xx
7 - 126
7.10.5 Entrée des données
-
La mesure de coplanéité doit être incorporée dans l'éditeur de forme de boîtier sous le titre "Consignes de
manipulation".
(voir chapitre 5.4.4 du mode d’emploi SIPLACE pour le calculateur de ligne UNIX).
-
Incorporez l'écart maximal de coplanéité (voir la tolérance maximale de hauteur du composant, chapitre
5.2.5 "Fonctions Editeur NU" du mode d’emploi SIPLACE pour le calculateur de ligne UNIX).
NOTA
Dans le menu "Options report" (voir paragraphe 5.3 du présent mode d’emploi), vous pouvez désactiver ou
activer le module laser de coplanéité. La mesure de coplanéité peut être mise hors circuit ou en circuit pour
les composants pour lesquels la mesure de coplanéité est prévue dans les données FB.
Notice d’exploitation SIPLACE 80 S/F/G 7 Systèmes Vision
Edition 07/97 Version du logiciel à partir de SR.010.xx7.11 Faire apprentissage marque : compléments relatifs à l'automate SIPLACE G
7 - 127
7.11 Faire apprentissage marque : compléments
relatifs à l'automate SIPLACE G
Tous les menus sont identiques à ceux de l'automate SI80F.
Vous trouverez la description des menus et de leurs options au paragraphe 7.5 Faire apprentissage marque.
Fig. 7.11.1
❒
fonct. élémentair.
syst. vision
Fehler anzeigen
Rüstung:
Maschinenoptionen
Fehler quittieren
Softwareoptionen
BE - Zuführung
descr. C.I.:
SI80G V 10.x
syst. vision
ersion: 2133
entrer n° de marque
nouvelle marque
éditer marque
centrer marque
tester marque
déplacer axes x/y
cartes au conv. central
cartes au conv. sortie
afficher erreurs
faire apprentis. marque
entrer n° de marque à traiter
erreur
état
action
:
:
:
système vision
