8 Distribution des composants Notice d’exploitation SIPLACE 80 S/F/G 8.4 Découpeuse de bandes vides sur les automates SIPLACE 80S-15/F3 Edition 07/97 Version du l ogic iel à parti r de SR010.xx 8 - 16 8.4.2 Mise en place…
Notice d’exploitation SIPLACE 80 S/F/G 8 Distribution des composants
Edition 07/97 Version du logiciel à partir de SR010.xx 8.4 Découpeuse de bandes vides sur les automates SIPLACE 80S-15/F3
8 - 15
8.4 Découpeuse de bandes vides sur les automates
SIPLACE 80S-15/F3
8.4.1 Généralités
L‘automate de report SIPLACE 80S-15/F3 est équipé d‘une découpeuse de bandes vides sur les sites d‘ins-
tallation des tables des composants. La découpeuse de bandes vides sert à découper les déchets de bandes.
Les découpures tombent dans le conteneur à bandes placé au-dessous de la table des composants.
●
Videz chaque jour ce conteneur à bandes.

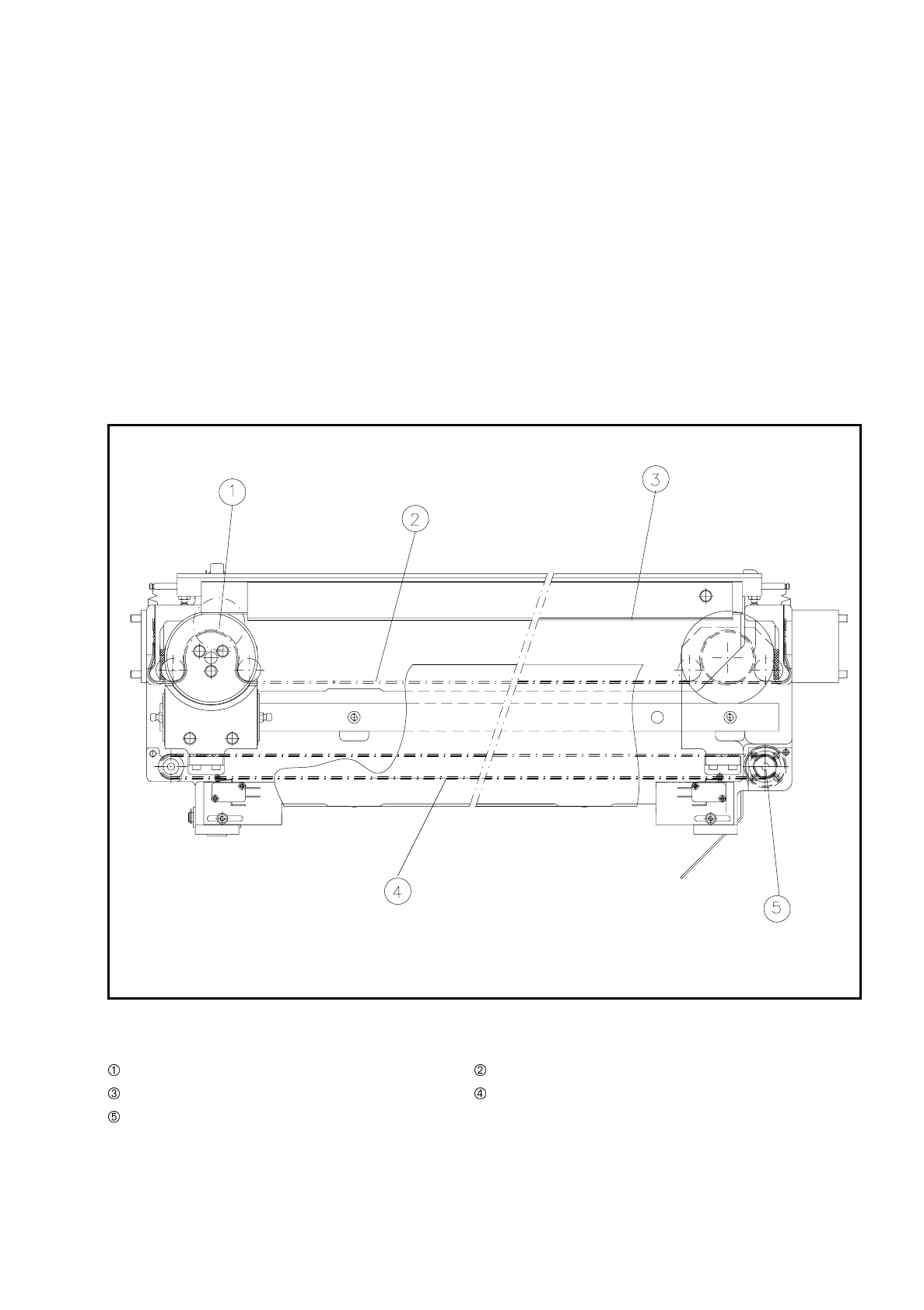

Fig. 8.4.1 Découpeuse de bandes vides
Légende de
Fig. 8.4.1
Couteau circulaire Courroie du couteau circulaire
Bord de coupe Courroie de transmission
Moteur de commande
8 Distribution des composants Notice d’exploitation SIPLACE 80 S/F/G
8.4 Découpeuse de bandes vides sur les automates SIPLACE 80S-15/F3 Edition 07/97 Version du logiciel à partir de SR010.xx
8 - 16
8.4.2 Mise en place de la bande dans la découpeuse
NOTA
N'utilisez, sur l'automate de report SIPLACE 80 S-15/F3, que les modules d’alimentation prévus pour cet
automate. Devant les modules d'alimentation, se trouve la conduite directrice des bandes vides, dans laquelle
les bandes vides seront évacuées.
●
Placez la bande dans le convoyeur comme l'indique le paragraphe correspondant.
●
Comme le montre l'illustration 8.4.2., introduisez la bande vide dans la conduite directrice des bandes
vides de la découpeuse.
Fig. 8.4.2 Mise en place de la bande dans la découpeuse
Légende de
Fig. 8.4.2
Conduite directrice des bandes vides Bande vide
Module d’alimentation en bandes Vers l’outil de découpage
Notice d’exploitation SIPLACE 80 S/F/G 8 Distribution des composants
Edition 07/97 Version du logiciel à partir de SR010.xx 8.5 Conteneur de courroies (nouveau groupe)
8 - 17
8.5 Conteneur de courroies (nouveau groupe)
8.5.1 Généralités
On peut utiliser des courroies avec un diamètre de bobine de 15".
8.5.2 Vue d'ensemble
Fig. 8.5.1 Conteneur de courroies - Vue de dessus
- Légende de la
Fig. 8.5.1
➀
Les axes enfichables sont affectés aux modules de bandes
–
En ce qui concerne les tôles intermédiaires, écart entre les espacements divisé par deux (15,8 mm)
–
Diamètre de bobine assimilable jusqu‘à max. 15"
–
Les bobines 15" uniquement dans la fente ou le support supérieur(e) placé(e) sur les barres
–
Les cloisons de séparation sont inversement compatibles
