Notice d’exploitation SIPLACE 80 S/F/G 8 Distribution des composants Edition 07/97 Version du logiciel à partir d e SR010.xx 8.6 Changeur de plateaux alvéolés 8 - 23 avec d es com posants, sont enregis trés d ans la conf…
8 Distribution des composants Notice d’exploitation SIPLACE 80 S/F/G
8.6 Changeur de plateaux alvéolés Edition 07/97 Version du logiciel à partir de SR010.xx
8 - 22

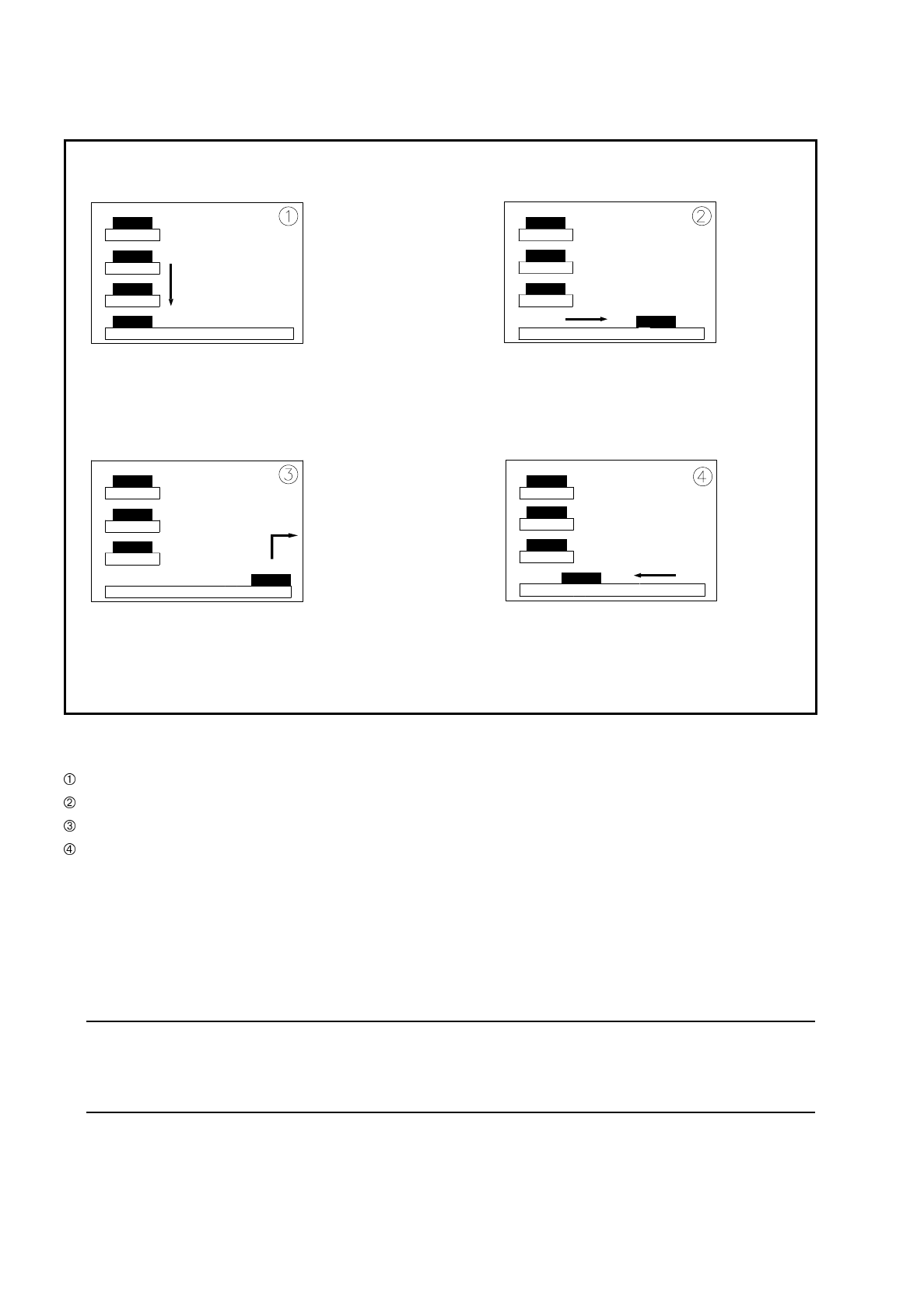

Fig. 8.6.3 Séquence fonctionnelle
Légende de
Fig. 8.6.3
Le niveau sélectionné du stockeur est aligné d’aprés le convoyeur.
Le support du magasin à plateau alvéolé est convoyé dans la zone d’alimentation de la tête de report.
Un composant est prélevé.
Le support du magasin à plateau alvéolé vide est restocké.
-
L'élévateur, placé dans le stockeur du magasin, positionne le porteur de magasins, à partir du niveau
choisi, sur l'axe d'alimentation horizontal.
-
Le porteur de magasins est amené, avec le magasin de surface, dans la zone d'accès de la tête de report.
-
Le processus se poursuit en sens inverse, une fois les composants nécessaires enlevés de la tête de
report.
NOTA
Si le déroulement du report est interrompu et que le changeur de plateaux alvéolés est, par voie de con-
séquence, déconnecté, la configuration demeure et le niveau de remplissage actuel est mis en mémoire.
-
Si le déroulement du report est mis en marche avec la configuration préalablement interrompue, l'auto-
mate de report peut alors à nouveau prendre le composant suivant, là où il avait effectué le dernier prélè-
vement.
-
La position des porteurs de magasins dans le stockeur des magasins de surface, ainsi que leur report
Notice d’exploitation SIPLACE 80 S/F/G 8 Distribution des composants
Edition 07/97 Version du logiciel à partir de SR010.xx 8.6 Changeur de plateaux alvéolés
8 - 23
avec des composants, sont enregistrés dans la configuration. Le changeur de plateaux alvéolés est défini
en tant qu'emplacement 1. Voir, à ce sujet, le mode d'emploi du calculateur en ligne UNIX, éditeur de sta-
tion.
8.6.4 Mise en place des porteurs de magasin
Les porteurs de magasin font l'objet d'un contrôle dans le stockeur des magasins afin de détecter toute posi-
tion erronée.
Fig. 8.6.4 Position des supports de magasins à plateaux alvéolés - vue d'en haut
Légende de
Fig. 8.6.4
Sens de défilement Gorge d’entraînement
Stockeur Encoche de contrôle
Gorge d’entraînement
A ce sujet, il y a lieu de veiller à ce que les systèmes d'enclenchement des porteurs de magasin soient
implantés vers l’avant, dans le sens du convoyeur (voir illustration 8.6.4).
Les rainures de contrôle des divers porteurs de magasin doivent impérativement se trouver l'une par dessus
l'autre et être tournées vers le stockeur du magasin.
8 Distribution des composants Notice d’exploitation SIPLACE 80 S/F/G
8.6 Changeur de plateaux alvéolés Edition 07/97 Version du logiciel à partir de SR010.xx
8 - 24
8.6.5 Affichage et unités de manoeuvre
Un interrupteur d'urgence ainsi qu'un commutateur de vitesse se trouvent sur le changeur de plateaux alvéo-
lés. Ces deux dispositifs de manoeuvre se trouvent dans le montant de la machine sur la face arrière du chan-
geur de plateaux alvéolés.
●
Touche
lentement
Pour les magasins de surface comportant de petits composants qui pourraient tomber de leurs sacs en
cas de déplacement rapide du magasin de surface, il y a possibilité de réduire la vitesse des magasins de
surface.
Appuyez sur la touche
lentement
.
Tous les magasins de surface seront déplacés à vitesse lente.
●
Interrupteur
d'URGENCE
Actionnez l'interrupteur d'
URGENCE
.
Le courant est coupé et l'ensemble de l'installation est arrêté.
8.6.6 Dispositifs de sécurité
●
Interrupteur
d'URGENCE
L'ensemble de l'installation avec, par exemple, la SIPLACE 80 F et le changeur de plateaux alvéolés, est
immédiatement arrêtée.
Il y a, alors, possibilité de poursuivre le report ou de l'interrompre.
A ce sujet, faites attention aux cartes
éventuellement non reportées.
●
Portes de protection
Si on ouvre les portes de protection, le changeur de plateaux alvéolés est mis hors tension et la séquence
de fonctionnement du changeur de plateaux alvéolés est arrêtée.
Si on ferme les portes de protection, le changeur de plateaux alvéolés poursuit sa séquence de fonction-
nement.
ATTENTION
∆
!
Les portes de protection du changeur de plateaux alvéolés ne doivent pas être ouvertes pendant la prise
d'un composant par le CP.
